2УЭ-6Б серия 2
электронный усилитель
Описание

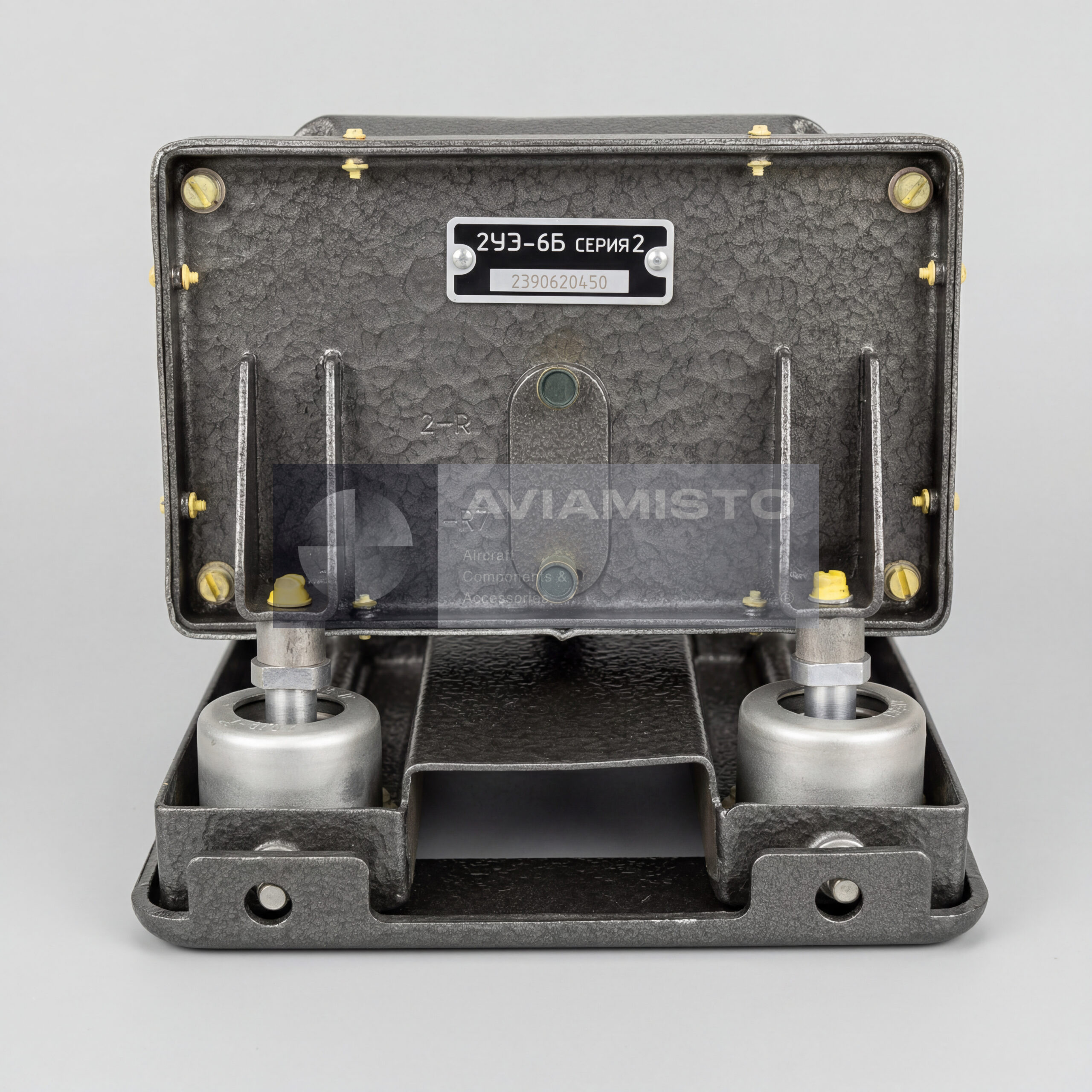

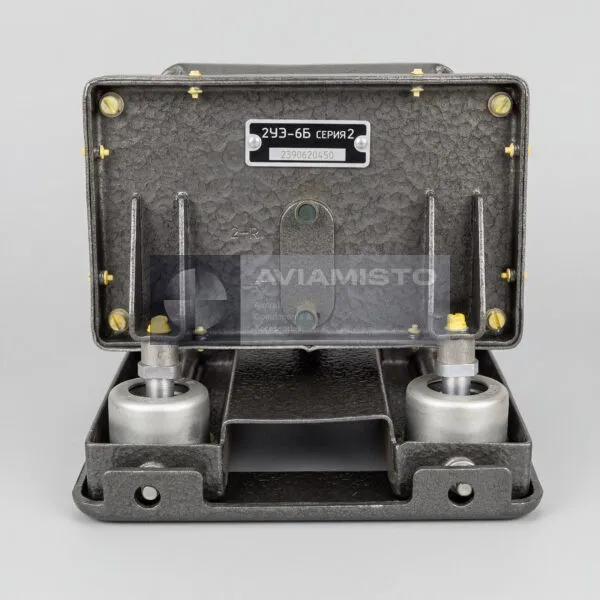

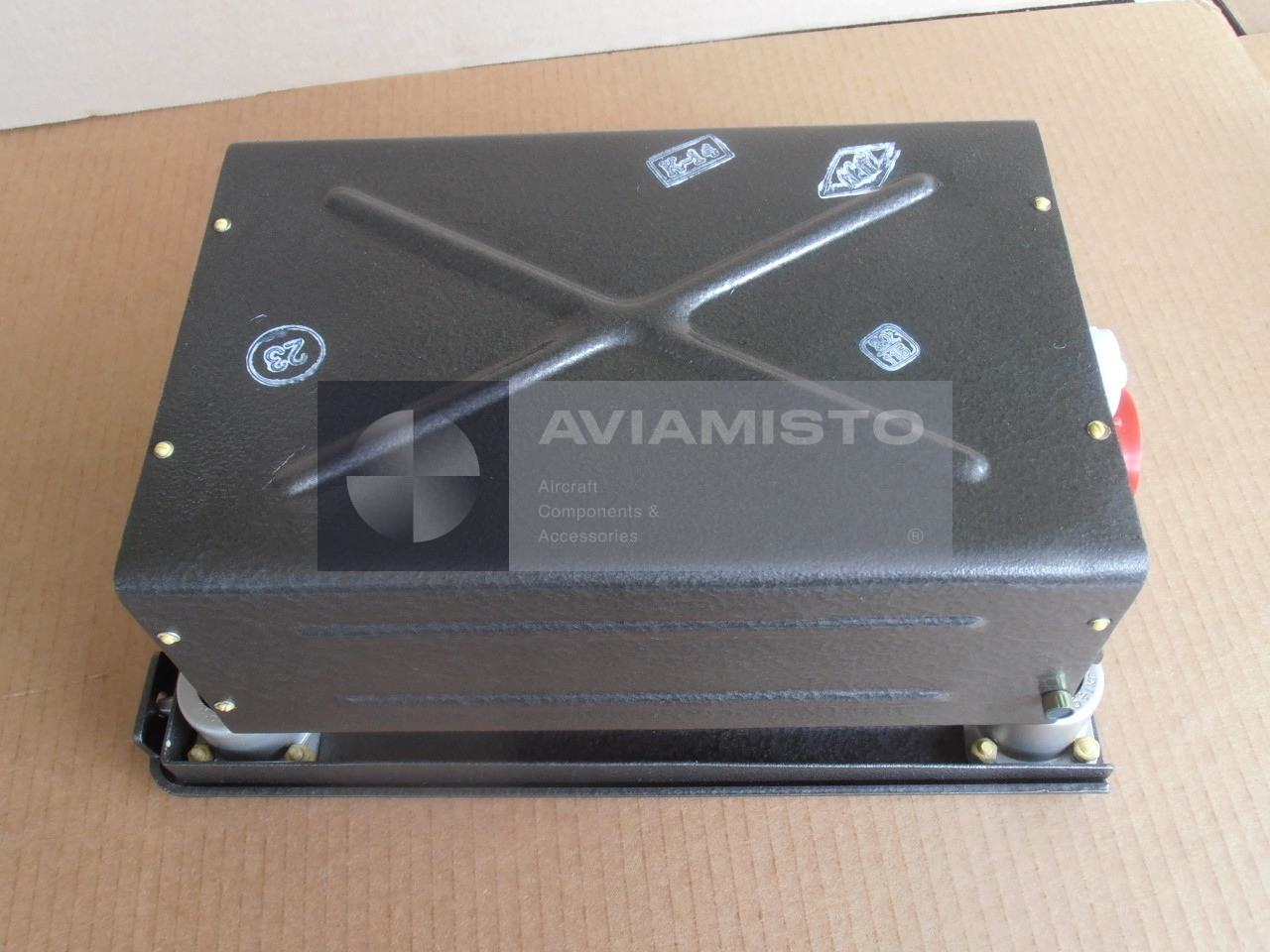

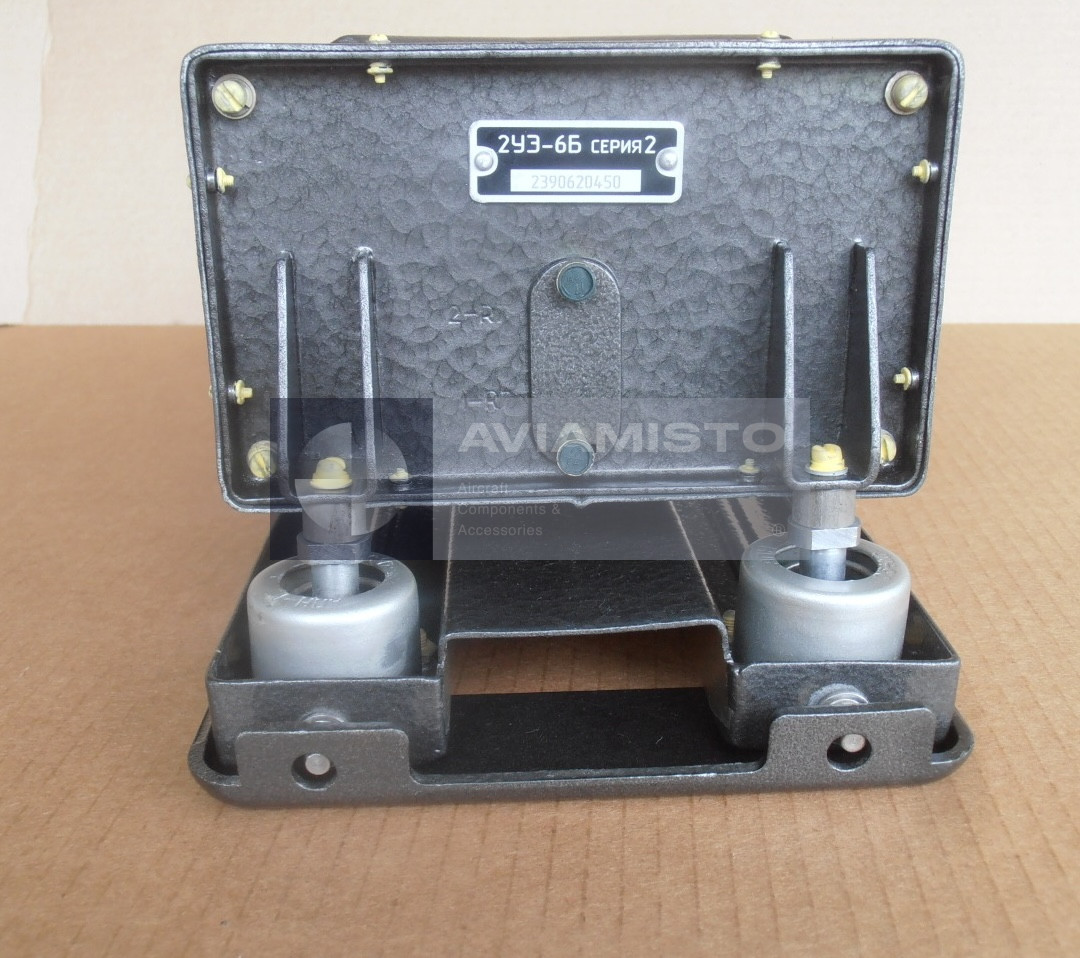

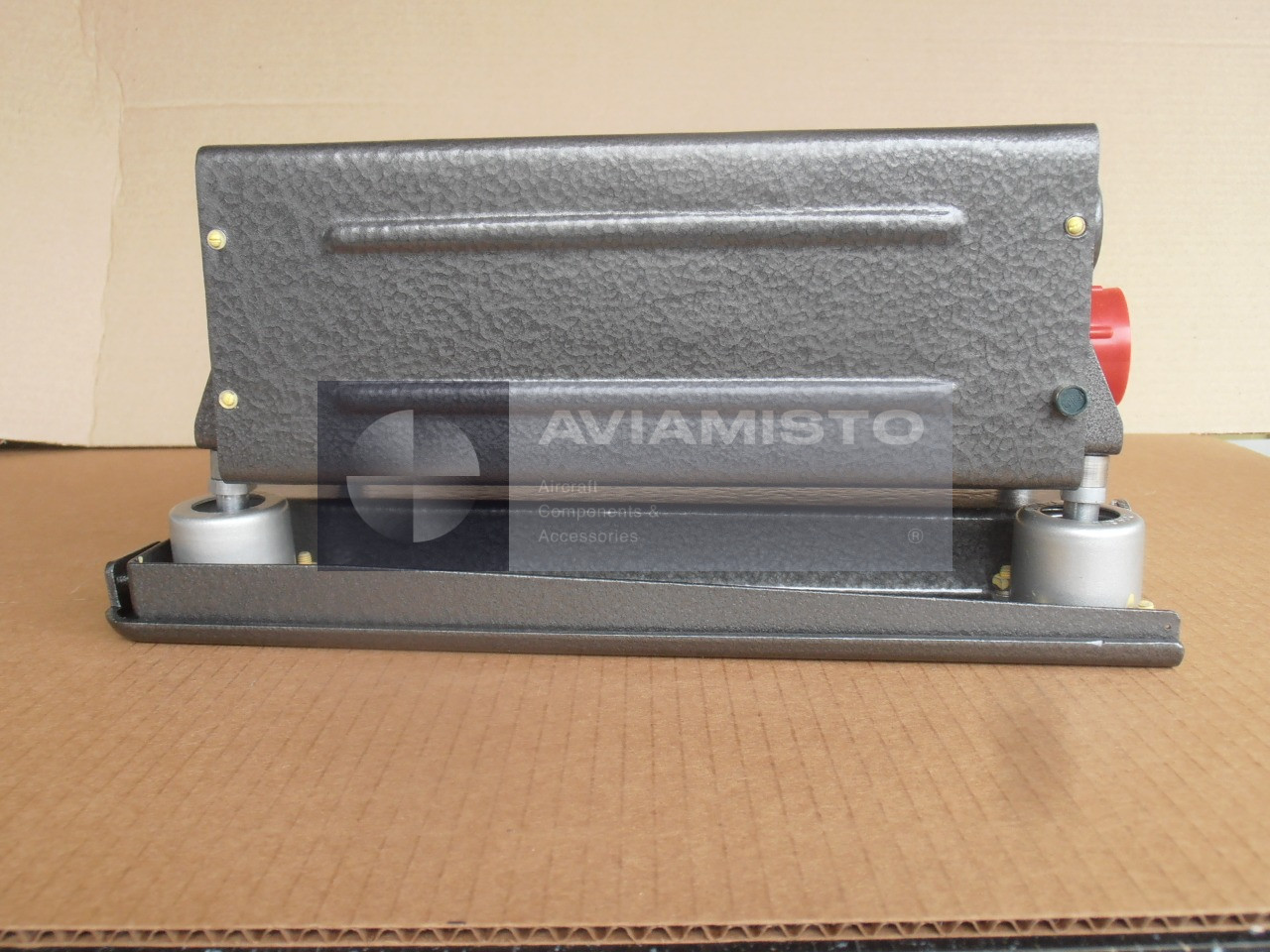

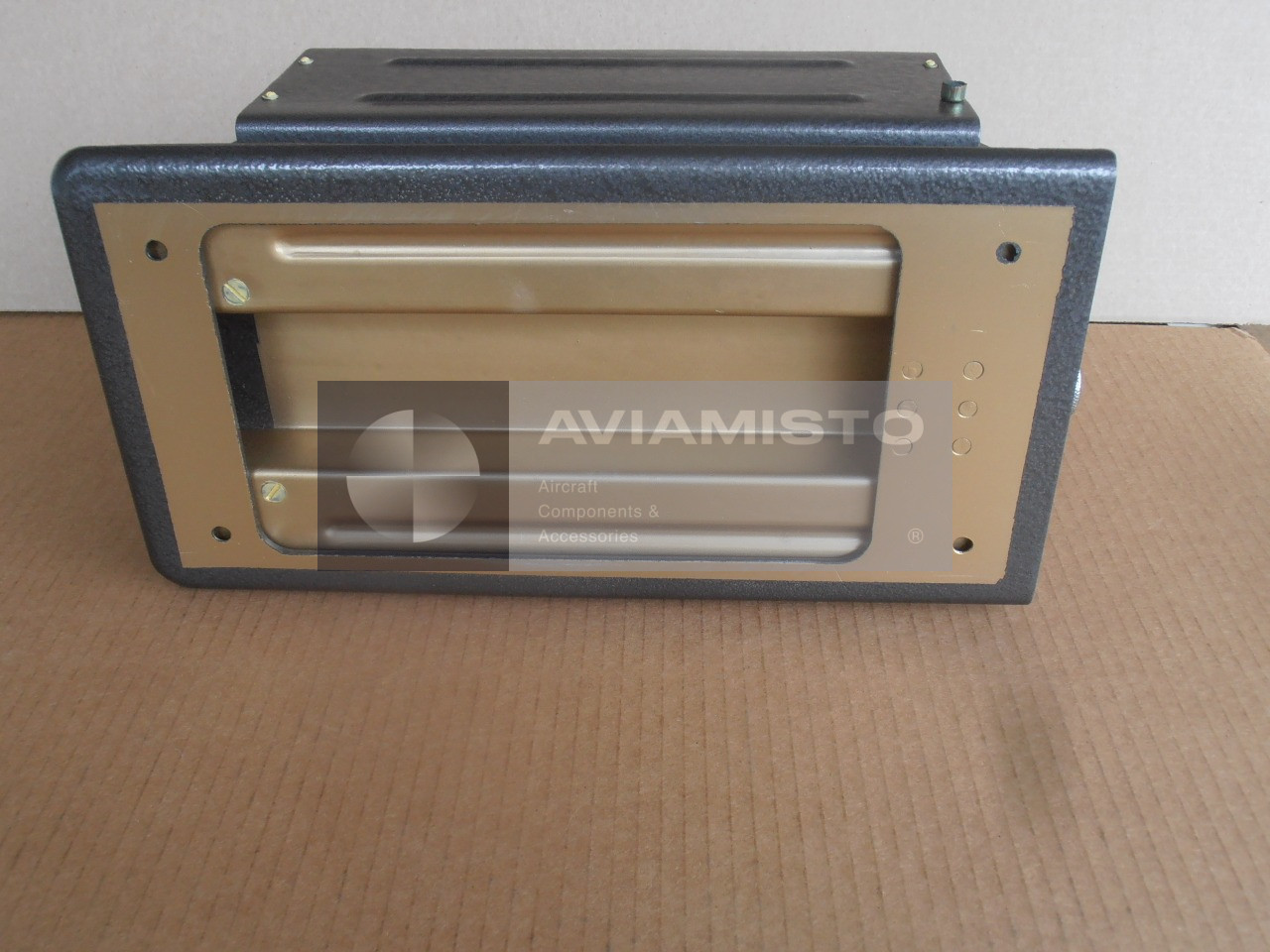

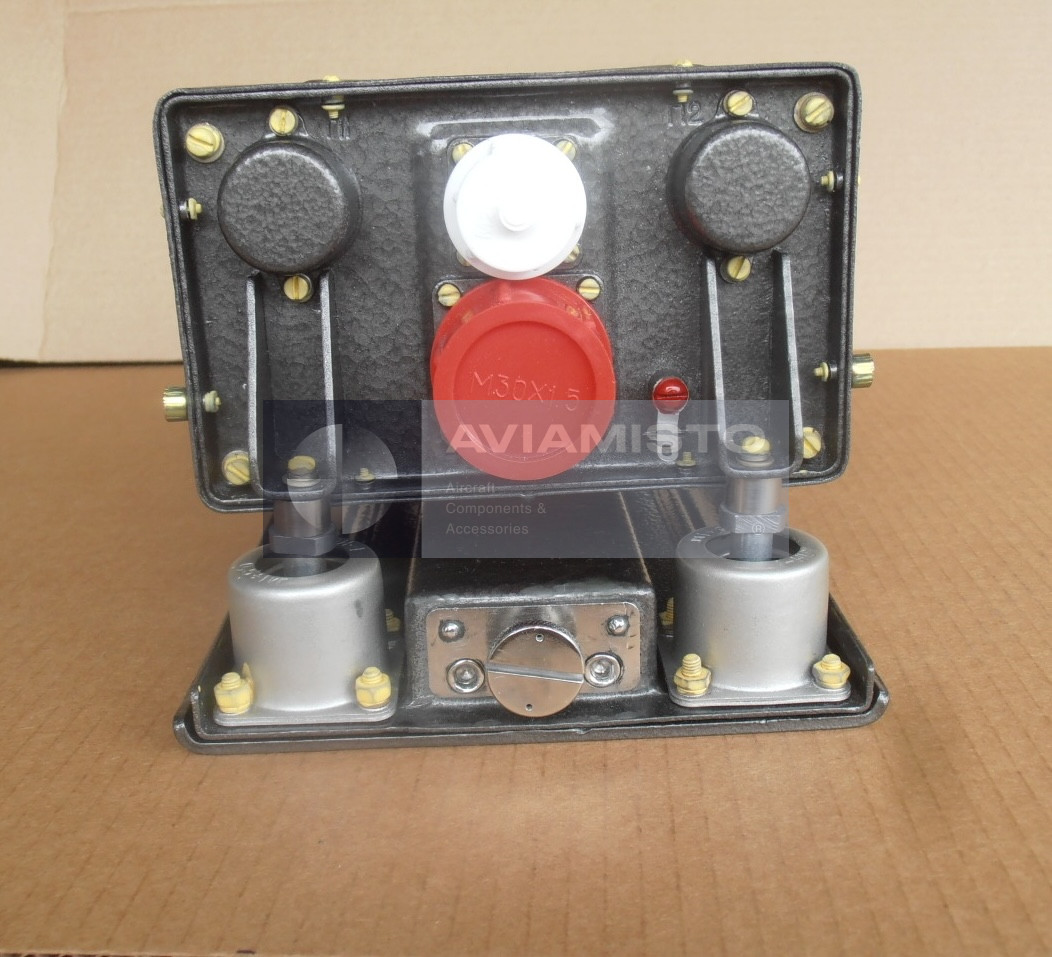

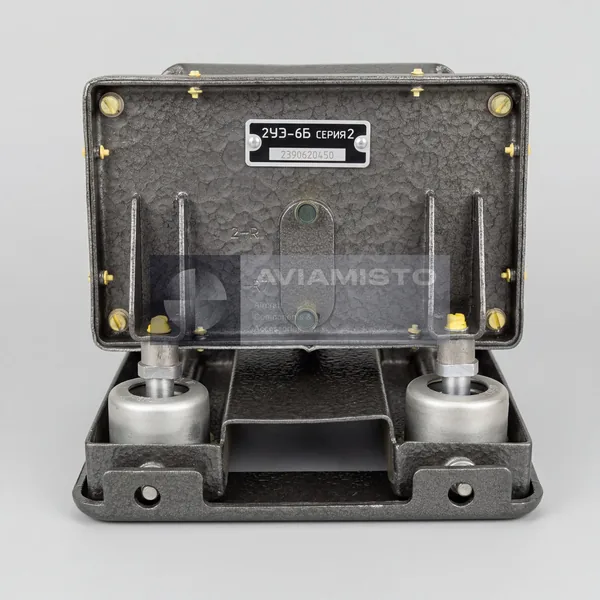

Двухканальный усилитель 2УЭ-6Б серия 2
2УЭ-6Б серия 2 — авиационный двухканальный электронный усилитель, применяемый в системах измерения температуры. Он устанавливается в цепи между термопарами и указателями температуры в кабине. Сам усилитель температуру не измеряет. Его задача — принять слабый термоэлектрический сигнал, обработать его и передать дальше в цепь индикации. На вертолетах семейства Ми-8 такой блок обычно связан с контролем температуры двигателей и агрегатов трансмиссии.
Полное описаниеСвернуть описание
Усиление сигнала через 2УЭ-6Б серия 2
В работе усилитель принимает малые сигналы от термопар. Без усиления и компенсации такой сигнал нельзя корректно использовать на указателе. 2УЭ-6Б серия 2 усиливает входной сигнал и выполняет компенсацию температуры свободных концов, что нужно для нормальной работы термоэлектрической системы измерения. Если показания нестабильные или явно неверные, причина может быть не только в усилителе. Проверять нужно термопару, проводку, переходный блок, указатель, питание и разъемы.
2УЭ-6Б серия 2 в температурных системах Ми-8
Блок применяется на вертолетах семейства Ми-8, включая Ми-8Т, Ми-8МТВ, Ми-17 и Ми-171Е. Он связан с системами измерения температуры газов, включая 2ИА-6 и близкие по назначению установки. В таких системах данные температуры используются экипажем для контроля режима работы двигателя и недопущения выхода за установленные пределы. Конкретная схема подключения может отличаться по модификации вертолета и составу оборудования, поэтому замену нужно сверять с документацией борта.
Цепь измерения вокруг 2УЭ-6Б
2УЭ-6Б серия 2 работает не отдельно, а в составе измерительной цепи: термопары, переходные устройства, проводка, усилитель и указатель в кабине. К связанному оборудованию относятся термопары типа Т-93 или их эквиваленты, переходный блок ПК-6 и указатель 2УТ-6К. Обычно усилитель ставится в отсеке бортового оборудования, а не непосредственно в горячей зоне двигателя. При обслуживании стоит проверять состояние разъемов, экранирование, заземление и целостность линий от датчиков.
Идентификация и заказ 2УЭ-6Б серия 2
Перед заказом маркировку блока нужно сверить с каталогом деталей, схемой подключения и документацией системы измерения температуры. Номер серии имеет значение, потому что похожие блоки 2УЭ могут отличаться схемным исполнением, калибровкой, разъемами или разрешенной применяемостью. Для точного подбора лучше указать тип вертолета, систему измерения, установленный указатель, тип термопар и приложить фото шильдика. Изделие также известно под обозначениями 2УЭ-6Б сер. 2 и 2UE-6B Series 2.
Технические характеристики
- Тип изделия
- Сдвоенный (двухканальный) электронный усилитель
- Функция
- Усиление сигналов термопар и компенсация температуры
- Применение / Где используется
- Системы измерения температуры авиационных двигателей
- Система / Место установки
- Система контроля температуры двигателя и редуктора
- Совместимые ВС / техника
- Ми-8Т, Ми-8МТВ, Ми-17, Ми-171Е
Все характеристикиСвернуть характеристики
- Совместимая система
- 2ИА-6
- Совместимые датчики
- Термопары (тип Т-93 или аналоги)
- Связанное оборудование
- Переходная колодка ПК-6; индикатор 2УТ-6К
- Рабочее напряжение
- Бортовая сеть (обычно 27 В или 115 В / 400 Гц в зависимости от схемы)
- Диапазон температур
- −60…+100 °C
- Время готовности
- ≤ 5 мин
- Масса
- ≤ 3.1 кг
- Содержание драгоценных металлов
- Золото ~0.67 г; Серебро ~5.468 г; Платина ~0.057 г; МПГ ~0.045 г
- Документация
- Индивидуальный паспорт изделия с отметками заводских испытаний
