РУ-2

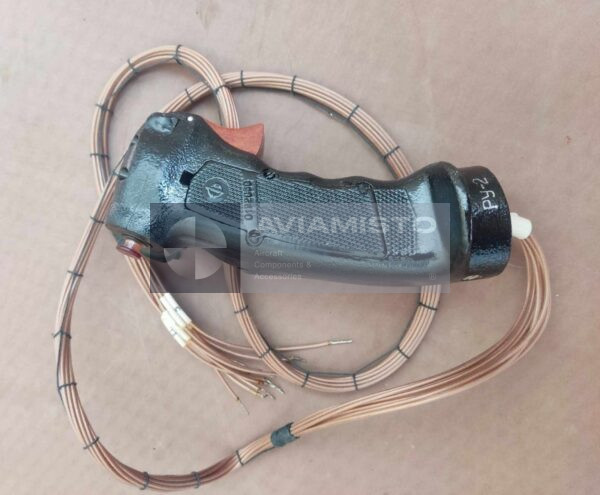

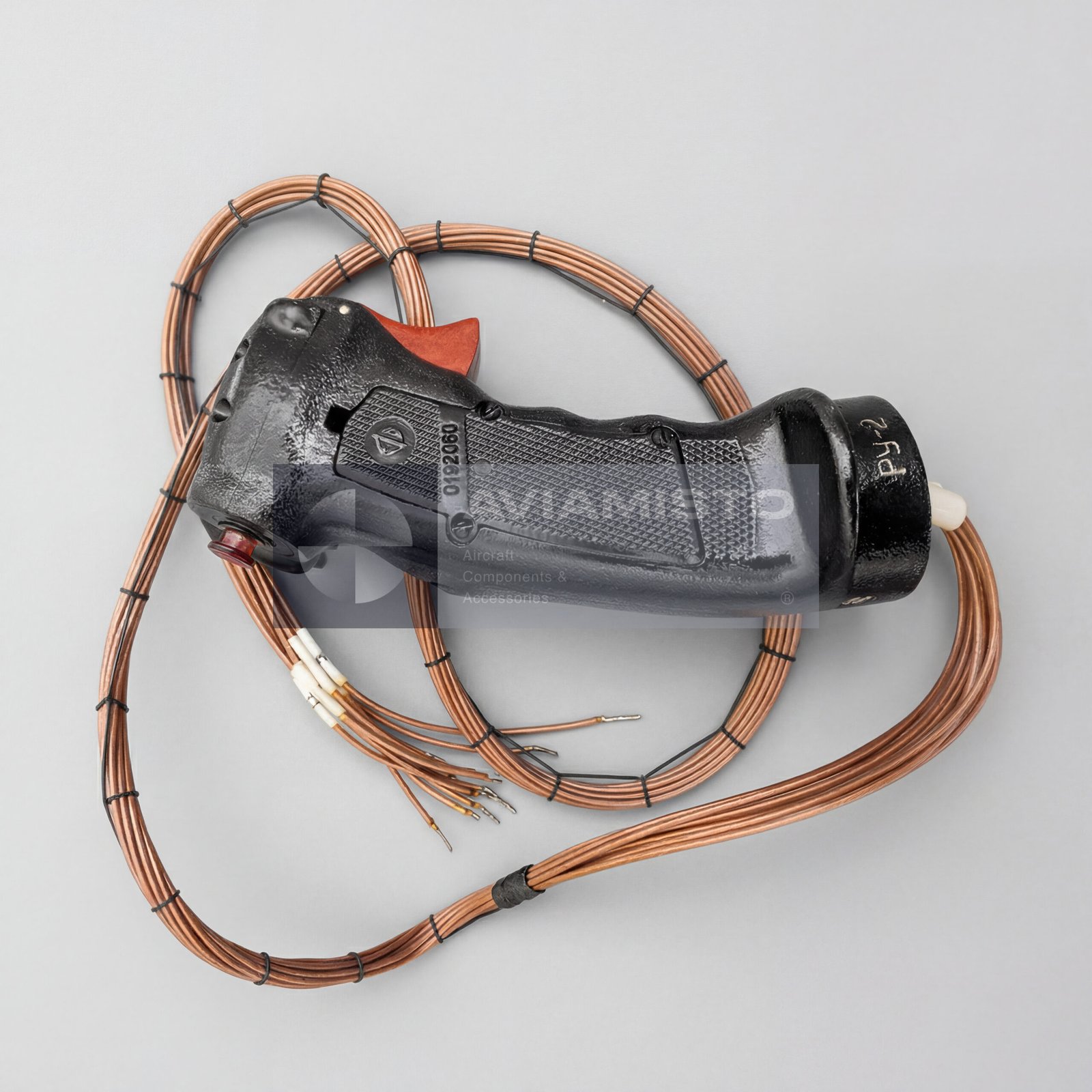

РУ-2 рукоятка управления для авиационных систем

РУ-2 — авиационная рукоятка управления для дистанционной подачи электрических команд. Она выполнена как ручная рукоятка с кнопками, которые нажимаются пальцами правой руки. Сама по себе РУ-2 не является колонкой управления или рычагом управления полётом. Это рукоятка, которая устанавливается на соответствующий орган управления и добавляет к механическому узлу электрические командные функции. При обслуживании её проверяют не только по корпусу и удобству хвата, но и по кнопкам, контактам, жгуту проводов и ходу кнопочных элементов.

Подача электрических команд через РУ-2

В работе РУ-2 позволяет пилоту подавать команды в подключённые бортовые цепи, не снимая руку с органа управления. Какие именно системы включаются через кнопки, зависит от схемы конкретного борта. На одном изделии рукоятка может выглядеть одинаково, но подключение и функции кнопок будут отличаться по жгуту и документации. Если команда не проходит, причина не всегда в самой рукоятке. Обычно проверяют контакты кнопок, целостность жгута, состояние разъёма и дальнейшую цепь, куда уходит сигнал.

Кнопки и жгут рукоятки РУ-2

В рукоятке РУ-2 используются кнопочные элементы для коммутации электрических цепей. В технических описаниях указываются кнопки с нормально разомкнутыми контактами типа КР и двухполюсная кнопка последовательного переключения 2КПП. Для этих кнопок заданы разные токи коммутации при активной и индуктивной нагрузке. Поэтому рукоятку нельзя оценивать только внешне. Важны падение напряжения на контактах, уверенное срабатывание кнопок, состояние жгута и правильная регулировка.

Применение РУ-2 на органах управления

РУ-2 применяется в системах управления отечественных воздушных судов, где требуется ручная подача электрических команд в условиях вибрации и рабочей нагрузки. Рукоятка может входить в состав более крупного узла, например правой колонки управления вертолёта. В такой сборке механический орган управления передаёт движение пилота, а РУ-2 отвечает за кнопочные команды по электрическим цепям. Один из связанных узлов — правая колонка управления 8А-5101-110-5, где рукоятка РУ-2 устанавливается вместе со жгутом проводов.

Идентификация и заказ рукоятки РУ-2

Перед заказом маркировку установленной рукоятки нужно сверить с паспортом, техническим описанием или документацией конкретного воздушного судна. В русской карточке основное обозначение пишется как РУ-2. В экспортных документах может встречаться латинская форма RU-2. В запросе лучше сразу уточнить, нужна рукоятка в сборе, жгут, запасные кнопки или приспособление для регулировки 70ПС-735. Изделие также известно под альтернативным обозначением RU-2.

Тип изделия: Авиационная рукоятка управления
Функция: Дистанционное электрическое управление бортовыми системами
Применение / Где используется: Системы управления ВС
Система / Место установки: Рабочее место пилота
Совместимые ВС / техника: Отечественные воздушные суда
Рабочее напряжение: 27 В постоянного тока
Коммутируемый ток (кнопки КР, КЗ, омическая нагрузка): 0,1–5 А
Коммутируемый ток (кнопки КР, КЗ, индуктивная нагрузка): 0,1–3 А
Коммутируемый ток (кнопка 2КПП, омическая нагрузка): 0,1–1 А
Коммутируемый ток (кнопка 2КПП, индуктивная нагрузка): 0,1–0,5 А
Падение напряжения на контактах: не более 180 мВ
Масса с жгутом: не более 0,65 кг
Масса нетто: 0,567 кг
Габариты: 0,17 × 0,065 м
Назначенный ресурс: 3000 лётных часов
Назначенный срок службы: 6 лет
Срок хранения: 2 года
Комплект поставки: Рукоятка РУ-2, жгут проводов, приспособление для регулировки ходов 70ПС-735
Техническая документация: Паспорт и руководство по эксплуатации РУ-2
