8А-5101-110-5 (8А.5101.00.5)
Правая колонка ручного управления с рукояткой РУ-2
Описание

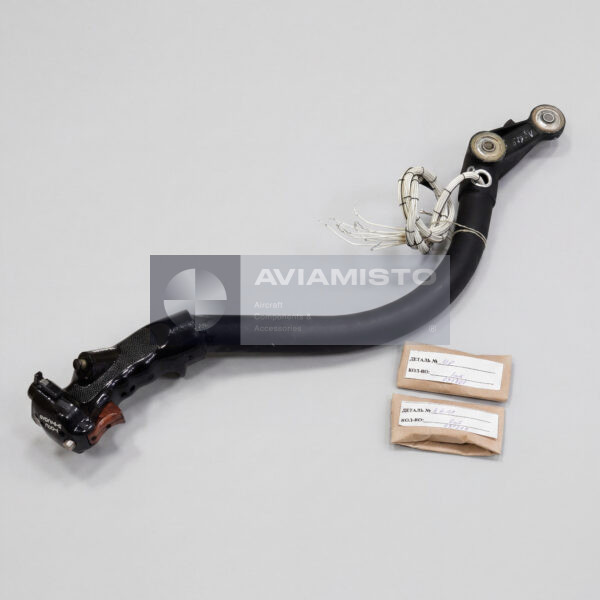

8А-5101-110-5 правая колонка управления в кабине пилота
8А-5101-110-5 — правая колонка управления вертолетом, устанавливаемая в кабине на месте правого пилота. Узел применяется в системе ручного управления и передает усилие от руки пилота в механическую цепь управления вертолетом. В состав входит рукоятка РУ-2 с кнопочными элементами и жгутом проводов. Поэтому это не только механический орган управления, но и часть электрической командной цепи, через которую пилот может подавать команды в подключенные бортовые системы, не снимая руку с рукоятки.
Полное описаниеСвернуть описание
8А-5101-110-5 в системе ручного управления Ми-8 / Ми-17
В эксплуатации колонка работает как часть основной системы ручного управления вертолетов семейства Ми-8 / Ми-17. Движение колонки передается дальше по механической проводке управления, а электрическая часть рукоятки используется для дистанционной подачи команд. При обслуживании такой узел проверяют не только по люфтам, шарнирам и креплениям. Отдельно смотрят состояние рукоятки РУ-2, кнопок, контактов, жгута и разъемов. Неисправность может быть механической, электрической или смешанной, поэтому проверка обычно выполняется по всей установленной сборке.
Команды через рукоятку РУ-2 на колонке 8А-5101-110-5
Рукоятка РУ-2 на колонке 8А-5101-110-5 содержит кнопки, через которые подаются электрические команды в бортовые цепи. Какие именно функции подключены к этим кнопкам, зависит от схемы конкретного вертолета, комплектации кабины и выполненных доработок. На практике отказ может проявляться по-разному: кнопка не срабатывает, команда проходит нестабильно, появляется повышенное падение напряжения на контактах или сигнал не доходит до следующего элемента цепи. Поэтому рукоятку нельзя рассматривать отдельно от жгута и установленной проводки.
Применение на вертолетах Ми-8 и Ми-17 узла 8А-5101-110-5
Узел 8А-5101-110-5 применяется на вертолетах Ми-8 и Ми-17 в правой позиции управления. В пределах одной семьи машин могут встречаться разные исполнения кабин, серии выпуска, варианты после ремонта и модернизации. Из-за этого подбор нельзя выполнять только по общему названию вертолета. Нужно сверять номер изделия, исполнение рукоятки, состав поставки, электрические параметры и подключение по каталогу деталей или ремонтной документации. Внешне похожая колонка может отличаться по жгуту, кнопкам или схеме включения.
Идентификация и заказ правой колонки управления 8А-5101-110-5
Перед заказом нужно сверить маркировку установленной колонки и рукоятки с паспортом, каталогом деталей или эксплуатационной документацией конкретного борта. В запросе лучше указывать полный номер изделия, тип вертолета, сторону установки и состав, который требуется к поставке: колонка в сборе, рукоятка РУ-2, жгут проводов или комплект с регулировочным инструментом. Если вертолет проходил ремонт или доработку кабины, полезно приложить фото установленного узла и маркировки. Изделие также известно под латинским обозначением 8A-5101-110-5.
Технические характеристики
- Тип изделия
- Правая ручка управления с электрической рукояткой
- Функция
- Ручное управление полетом и дистанционная подача электрических команд
- Применение / Где используется
- Система ручного управления вертолетом
- Система / Место установки
- Кабина, правая позиция управления пилота
- Состав изделия
- Узел правой колонки управления 8A-5101-00-5
Все характеристикиСвернуть характеристики
- Совместимые ВС / техника
- Вертолеты Ми-8, Ми-17
- Рабочее напряжение
- 27 В постоянного тока
- Коммутируемый ток (кнопки КР, КЗ, активная нагрузка)
- 0.1–5 А
- Коммутируемый ток (кнопки КР, КЗ, индуктивная нагрузка)
- 0.1–3 А
- Коммутируемый ток (кнопка 2КПП, активная нагрузка)
- 0.1–1 А
- Коммутируемый ток (кнопка 2КПП, индуктивная нагрузка)
- 0.1–0.5 А
- Падение напряжения на контактах
- Не более 180 мВ
- Диапазон температур
- −60…+80 °C
- Масса рукоятки РУ-2 со жгутом
- Не более 0.65 кг
- Масса рукоятки РУ-2
- 0.567 кг
- Габариты рукоятки РУ-2
- 0.17 × 0.065 м
- Назначенный ресурс
- 3000 летных часов
- Назначенный срок службы
- 6 лет
- Срок хранения
- 2 года
- Комплект поставки
- Правая ручка управления с рукояткой РУ-2, жгут проводов, регулировочный инструмент 70ПС-735
- Документация
- Паспорт и эксплуатационная документация на 8A-5101-110-5 / РУ-2
