ИКД27ДА-400-830

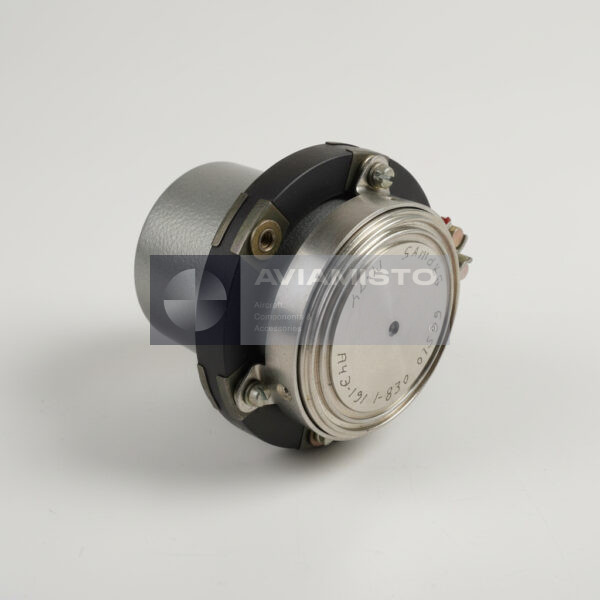

ИКД27ДА-400-830 измеритель комплексного давления

ИКД27ДА-400-830 — измеритель комплексного давления для бортовых систем контроля и управления. Он измеряет абсолютное давление воздуха и выдает электрический сигнал постоянного тока, связанный с этим давлением. Такой прибор нужен не для простой индикации, а для передачи давления в аппаратуру, которая дальше использует этот сигнал в своей логике. В составе вертолетной системы он работает как источник данных по давлению для автоматического управления, контроля или коррекции параметров.

Преобразование давления через ИКД27ДА-400-830

Внутри прибора давление действует на чувствительный элемент. Его перемещение преобразуется в выходной электрический сигнал. Дальше этот сигнал уходит в подключенную аппаратуру. В вертолетных системах такие данные могут использоваться там, где нужно учитывать давление воздуха при работе автоматических цепей. Сам ИКД27ДА-400-830 ничего не включает и не перемещает. Он только измеряет давление и передает его дальше в виде сигнала.

Работа СПУУ-52 с прибором ИКД27ДА-400-830

ИКД27ДА-400-830 встречается в материалах по системе подвижного упора управления СПУУ-52. В этой системе он передает данные по давлению, приемник П-1 / П-1Тр дает температурный сигнал, а датчик ДОС подтверждает фактическое перемещение упора. Блок БУ-32 обрабатывает эти сигналы и выдает команду исполнительному механизму. Поэтому при проверке СПУУ-52 нельзя смотреть только на измеритель давления. Нужно проверять питание, проводку, разъемы, блок управления, обратную связь и сам механизм.

Применение ИКД27ДА-400-830 на вертолетах

ИКД27ДА-400-830 применяется в авиационных системах, где абсолютное давление должно передаваться в виде электрического сигнала. В открытых перечнях он указан для оборудования Ми-171Е, а также встречается в каталогах, связанных с Ми-8 и Ми-17. Точное место установки зависит от комплектации борта и системы, которая использует сигнал давления. Подбирать прибор только по внешнему виду или по общему названию ИКД27 нельзя. Нужны диапазон, полное обозначение и совпадение с документацией конкретного воздушного судна.

Идентификация и заказ ИКД27ДА-400-830

Перед заказом маркировку установленного прибора нужно сверить с каталогом деталей, схемой системы или документацией по техническому обслуживанию. В русской карточке основное обозначение пишется как ИКД27ДА-400-830, без тире после ИКД. В экспортных документах могут встречаться варианты IKD27 DA-400-830, IKD27DA-400-830 и IKD27DA 400-830. Для точного подбора лучше указать тип воздушного судна, систему, место установки и приложить фото маркировки. Изделие также известно под альтернативными обозначениями IKD27DA-400-830 и IKD27DA 400-830.

Тип изделия: Измеритель комплексного давления
Функция: Измерение абсолютного давления воздуха и преобразование сигнала
Применение / Где используется: Авиационные системы измерения давления
Система / Место установки: Бортовые цепи приборного контроля и управления
Совместимые ВС / техника: Вертолетные системы, включая Ми-171Е
Рабочая среда: Воздух
Тип измеряемого давления: Абсолютное давление
Диапазон измерения: 400–830 мм рт. ст.
Выходной сигнал: Напряжение постоянного тока, пропорциональное давлению
Рабочее напряжение: 27 В постоянного тока
Допустимый диапазон питающего напряжения: 24–29.4 В постоянного тока
Минимальное рабочее напряжение: 18 В постоянного тока
Частота внутреннего генератора: 28 кГц
Выходное напряжение стабилизатора: 8.5–9.5 В
Масса: Не более 0.65 кг
Документация: Техническая документация на ИКД27ДА-400-830
