8А-5103-220

Четыре канала механического управления

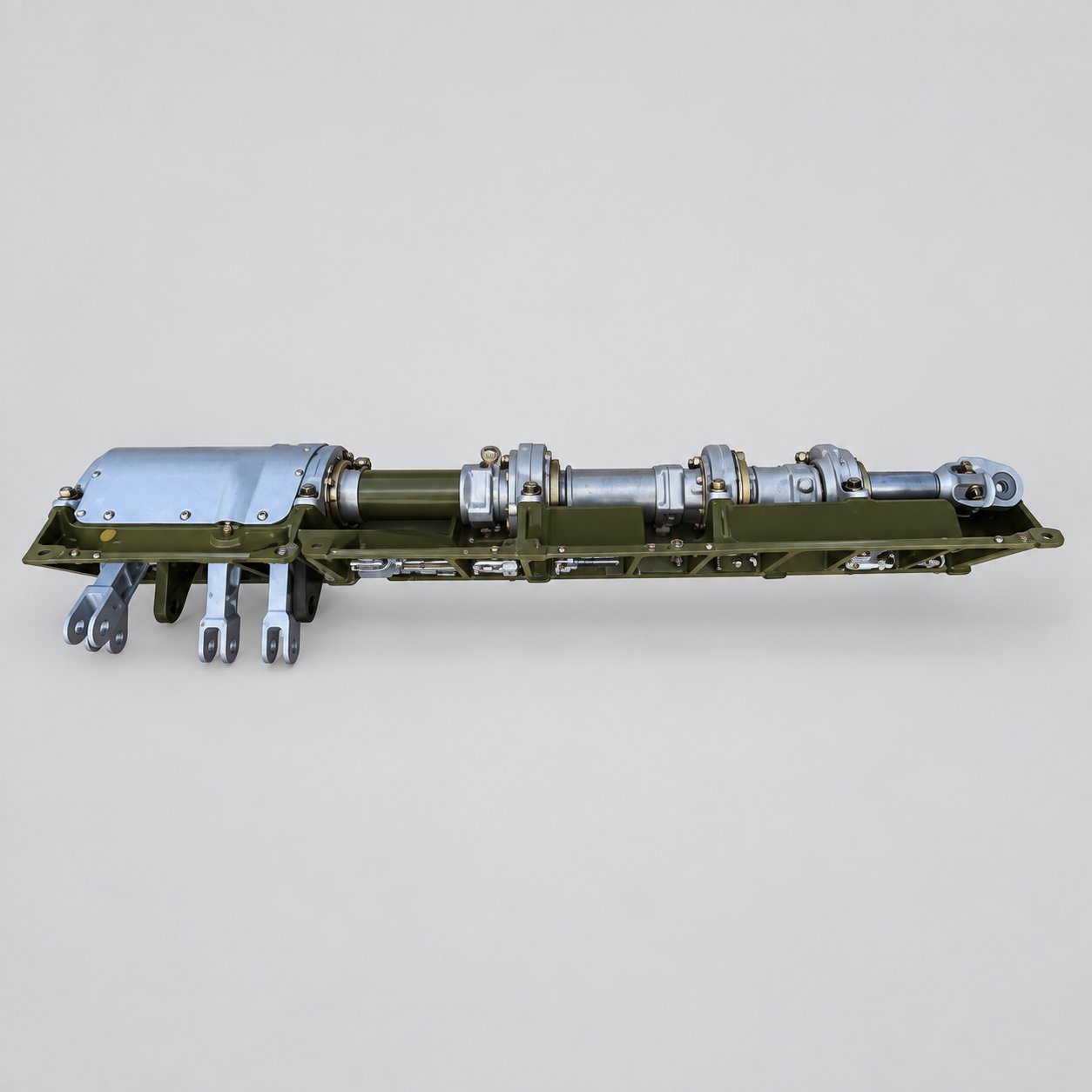

В одном агрегате объединены четыре направления управления: продольное, поперечное, ножное и управление общим шагом. Они соответствуют управлению вертолётом по тангажу, крену и курсу, а также изменению общего шага несущего винта. Движения органов управления передаются через тяги, валы и качалки к последующим звеньям проводки и забустерной части системы.

В состав конструкции входят вал продольного управления 8А-5103-222, вал поперечного управления 8А-5103-100, вал ножного управления 8А-5103-223 и вал управления общим шагом 8А-5103-225. Вместе с ними работают опоры, подшипники, сальники и несколько качалок, сохраняющих требуемую геометрию каждого канала. Продолговатая компоновка изделия обусловлена именно объединением нескольких механических трактов в общей монтажной раме.

Связь с проводкой управления Ми-8

В установке Ми-8 агрегат 8А-5103-220 связан с органами управления в кабине и тягами, передающими команды экипажа. В непосредственной проводке указаны тяга продольного управления 8А-5102-80 и тяга поперечного управления 8А-5102-55. В общую систему также входят колонка ручного управления 8АТ-5101-00-3 или -5, рукоятка РУ-2, ручка общего шага и педальный механизм. Конкретное сочетание тяг и рычагов зависит от модификации вертолёта.

При монтаже агрегат должен обеспечивать свободную передачу движения без заеданий, касания соседних деталей и нарушения диапазона перемещений. Проверке подлежат крепёж, шлицевые соединения валов, опоры подшипников, качалки и соединения с тягами. Регулировка проводки и затяжка соединений выполняются только по утверждённой эксплуатационной документации.

Взаимодействие с гидроусилителями

Сам 8А-5103-220 является прежде всего механическим агрегатом, но работает в одной цепи с гидравлической забустерной частью управления. В более широкую систему входят установка гидроусилителей 8А-5104-200 или 8АМТ-5104-200 и комбинированные агрегаты управления КАУ-30Б и РА-60Б. К сопряжённым изделиям системы также относится цилиндр гидроупора 8АТ-5103-550.

Это не означает, что агрегат 8А-5103-220 сам является гидроприводом. Его функция — организовать и передать механические перемещения по четырём каналам. Гидроусилители обеспечивают силовое сопровождение команд в системе управления винтами. Поэтому при диагностике рассматривают полный тракт: органы управления в кабине, механическую проводку, гидроусилители и последующие механизмы управления несущим и рулевым винтами.

Идентификация и запрос поставки

Перед заказом следует сопоставить полное обозначение, монтажное основание, расположение валов, положение качалок и точки присоединения тяг со снятым агрегатом и документацией конкретного вертолёта. Необходимо сообщить модель и модификацию борта, требуемое количество и состав документов. Изделия 171А-5103-220 и 184-5103-220 выполняют близкую системную функцию, но остаются отдельными позициями до официального подтверждения применяемости.

В настоящее время 8А-5103-220 отсутствует на складе. Aviamisto может проверить возможность поиска после получения подтверждённой потребности. В запросе укажите точный номер, модификацию вертолёта, количество, место доставки и требования к документам. Наличие, состояние, год выпуска, фотографии, паспорт и срок поставки подтверждаются для конкретно найденного агрегата. Предложение формируется только после проверки конкретного экземпляра и его сопроводительной документации.
