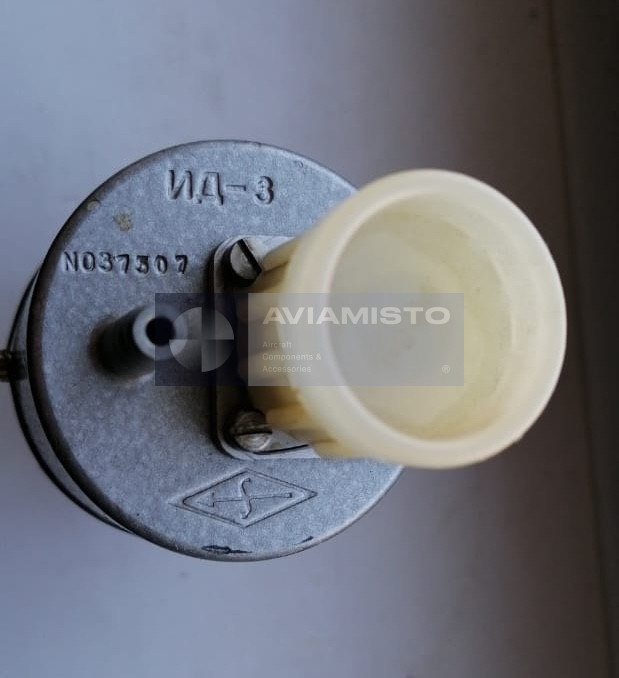

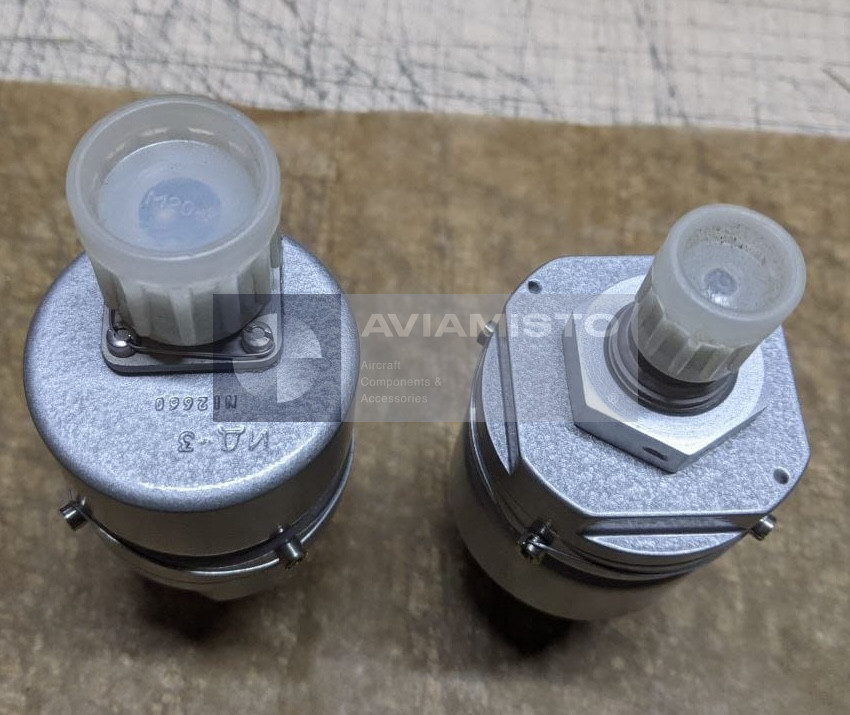

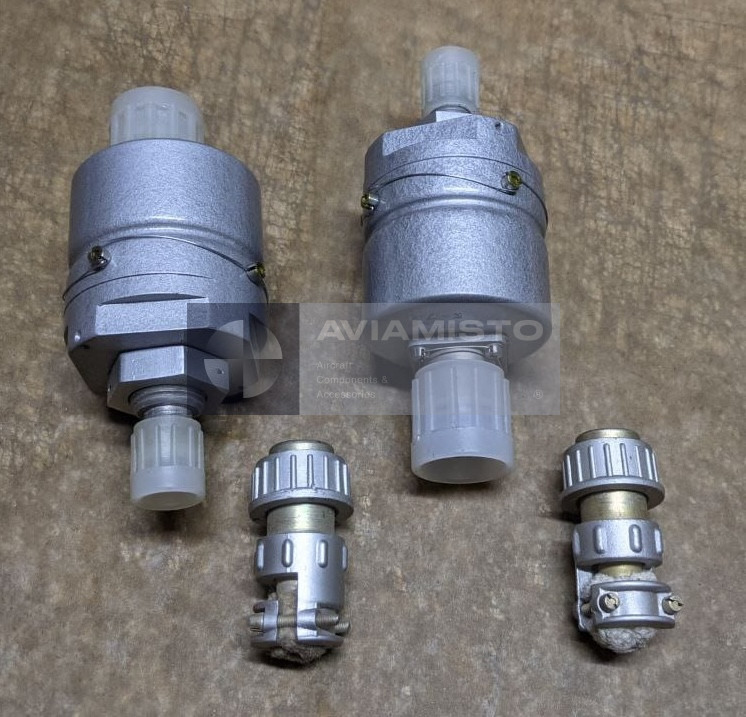

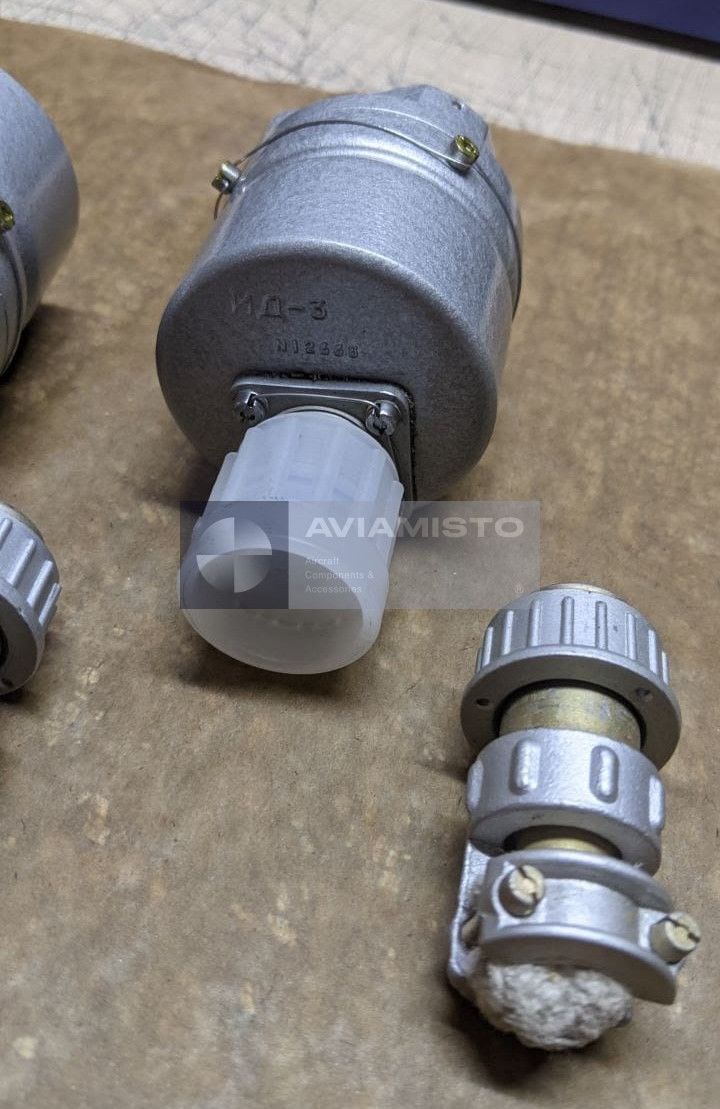

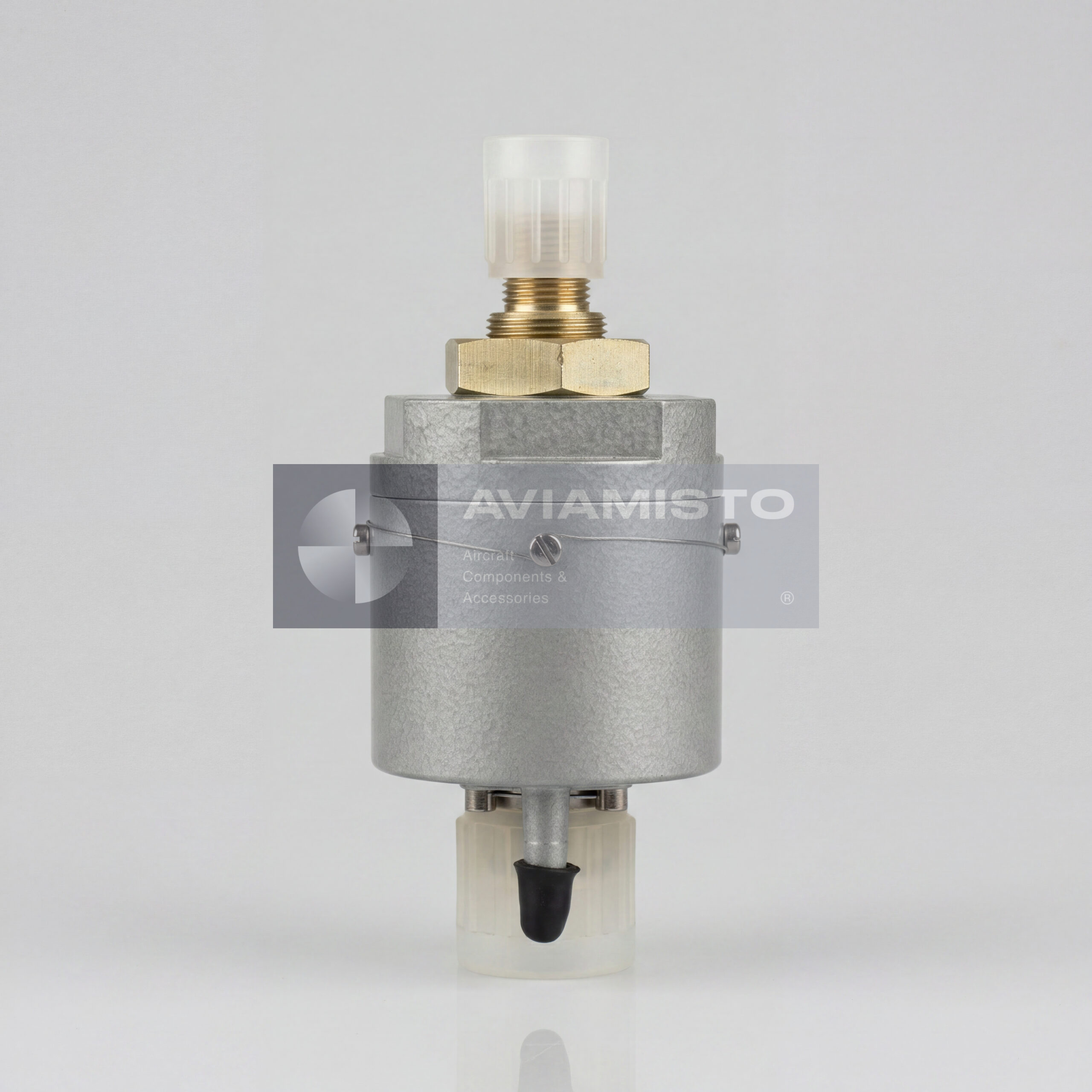

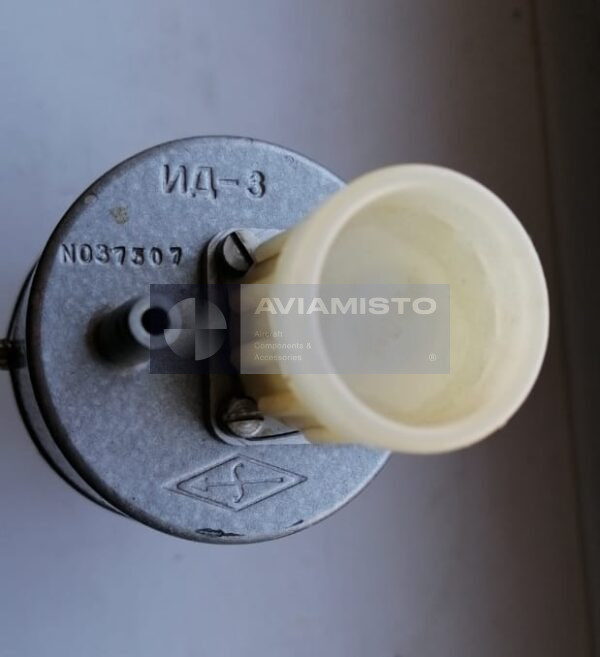

ИД-3

ИД-3 для дистанционного измерения давления

ИД-3 — индуктивный датчик давления, применяемый для дистанционного измерения избыточного давления в авиационных и промышленных системах контроля. Он работает с нейтральными жидкостями, газами, маслами и негорючими гидравлическими жидкостями. Датчик устанавливается в цепь измерения давления и передает сигнал на совместимый указатель. Это не местный манометр со шкалой на корпусе, а преобразователь, который позволяет вывести значение давления на прибор или панель в другом месте системы.

Принцип работы датчика ИД-3

ИД-3 работает по индуктивному принципу. Давление воздействует на мембрану, мембрана перемещает сердечник относительно электромагнитных катушек, а изменение положения сердечника меняет индуктивность измерительной цепи. Это изменение связано с величиной измеряемого давления и дальше используется указателем для отображения значения. Такая схема удобна там, где точка отбора давления находится отдельно от места индикации: в кабине, на панели контроля или в аппаратном отсеке.

Применение ИД-3 в авиационных и промышленных системах

Датчик ИД-3 применяется в авиационных системах контроля давления, а также в промышленном оборудовании, где требуется дистанционная индикация параметров. Он подходит для систем с нейтральными рабочими средами и может работать в широком температурном диапазоне. В авиации такие датчики используют там, где давление нужно контролировать без установки указателя непосредственно на магистрали. В промышленности логика та же: датчик ставится в измерительную линию, а показание выводится на отдельный прибор.

Совместимость ИД-3 с указателями УИ-1 и УИ-2

ИД-3 работает совместно с электромеханическими указателями УИ-1, УИ-2 и аналогичными приборами. Для нормальной работы важны соответствие по питанию, частоте, электрической схеме и диапазону измерения. Если подключить неподходящий указатель или нарушить схему, показания могут быть неправильными либо система не будет работать устойчиво. Поэтому при замене датчика нужно сверять не только обозначение ИД-3, но и совместимый указатель, проводку и требования документации конкретной системы.

Рабочие среды и установка ИД-3

ИД-3 рассчитан на работу с нейтральными жидкостями, газами, маслами и негорючими гидравлическими жидкостями. Использовать его с агрессивными или пожароопасными средами можно только в том случае, если это прямо разрешено документацией конкретной системы. При установке важно проверить присоединение к магистрали, герметичность, чистоту линии давления, состояние разъема и правильность подключения. Загрязнение в линии или плохой контакт могут повлиять на показания не меньше, чем неисправность самого датчика.

Ресурс и проверка датчика ИД-3

Для ИД-3 нормируются срок службы, наработка и срок хранения. Эти параметры важны для авиационных и технических систем, где изделие должно проходить контроль по документам. Перед установкой датчик проверяют по корпусу, маркировке, разъему, состоянию хранения и наличию паспорта. Функциональная проверка должна подтвердить реакцию на давление и корректную передачу сигнала на указатель. Изделие с хранения может выглядеть новым, но перед установкой его все равно желательно проверить.

Обозначения и документация ИД-3

В документации и заявках датчик может встречаться как ID-3 или ИД-3. Обычно это одно и то же изделие, но перед поставкой нужно уточнять исполнение, диапазон давления, состояние и комплект документов. Паспорт изделия и эксплуатационная документация используются для подтверждения параметров, срока хранения и правил установки. При заказе желательно указать назначение, рабочую среду, совместимый указатель и требуемый пакет документов.

Тип изделия: Индуктивный датчик давления
Обозначение: ИД-3
Латинское обозначение: ID-3
Альтернативные обозначения: ID-3, ИД-3
Функция: Дистанционное измерение избыточного давления жидкостей и газов
Применение / Где используется: Авиационные и промышленные системы контроля давления
Система / Место установки: Цепи измерения давления
Совместимое оборудование: Указатели УИ-1, УИ-2 и аналогичные электромеханические приборы
Принцип измерения: Индуктивное преобразование перемещения мембраны в электрический сигнал
Рабочие среды: Нейтральные жидкости, газы, масла, негорючие гидравлические жидкости
Рабочее напряжение: 36 В переменного тока ±6%
Рабочая частота: 400 Гц ±2%
Потребляемый ток: 0,15 А
Диапазон рабочих температур: −60 °C до +75 °C
Срок службы: 15 лет
Наработка: 2500 ч
Срок хранения: 5 лет
Масса: 270 г
Состояние: В зависимости от поставки
Техническая документация: Паспорт изделия и эксплуатационная документация
