ТС310С04Б

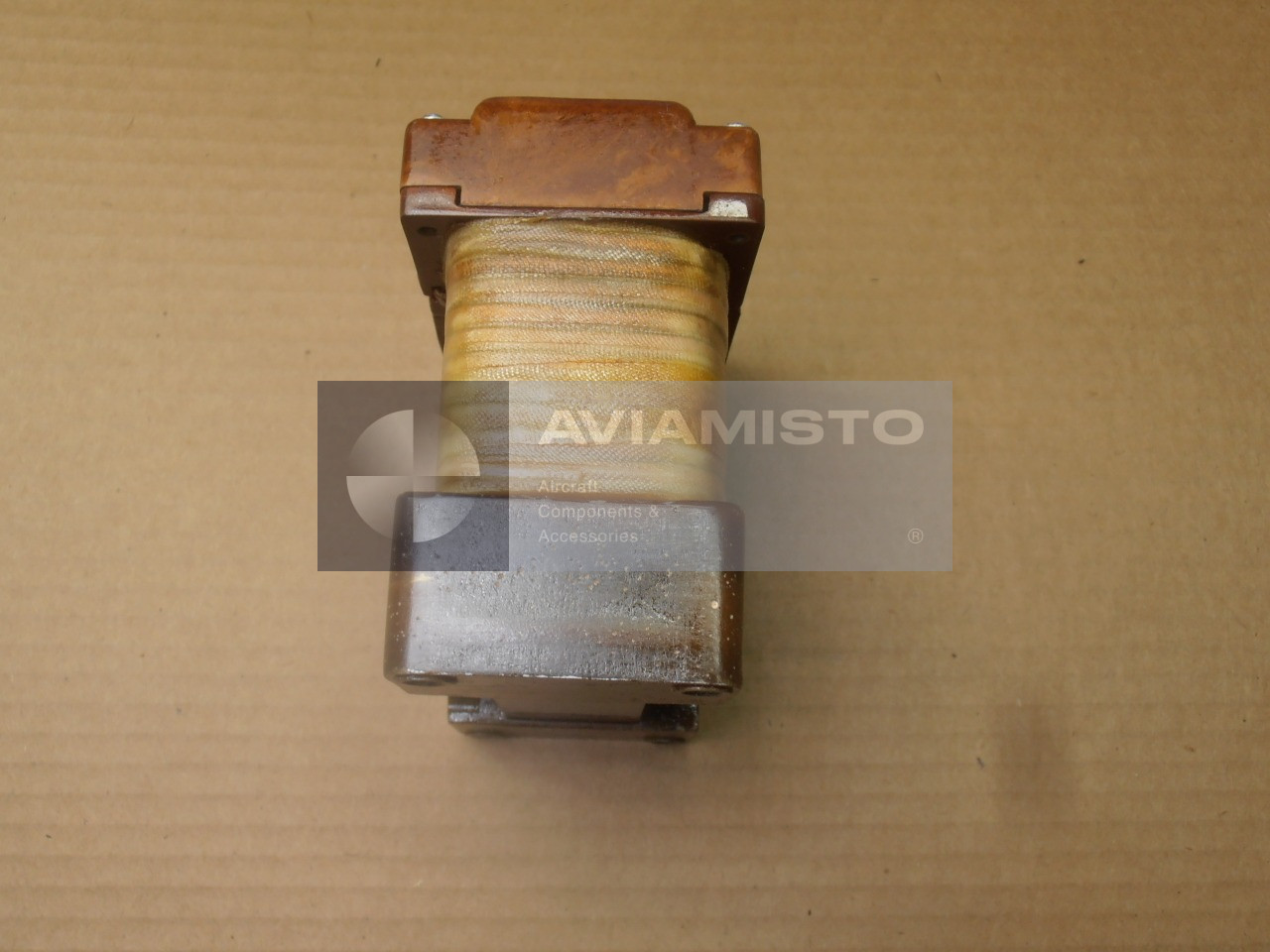

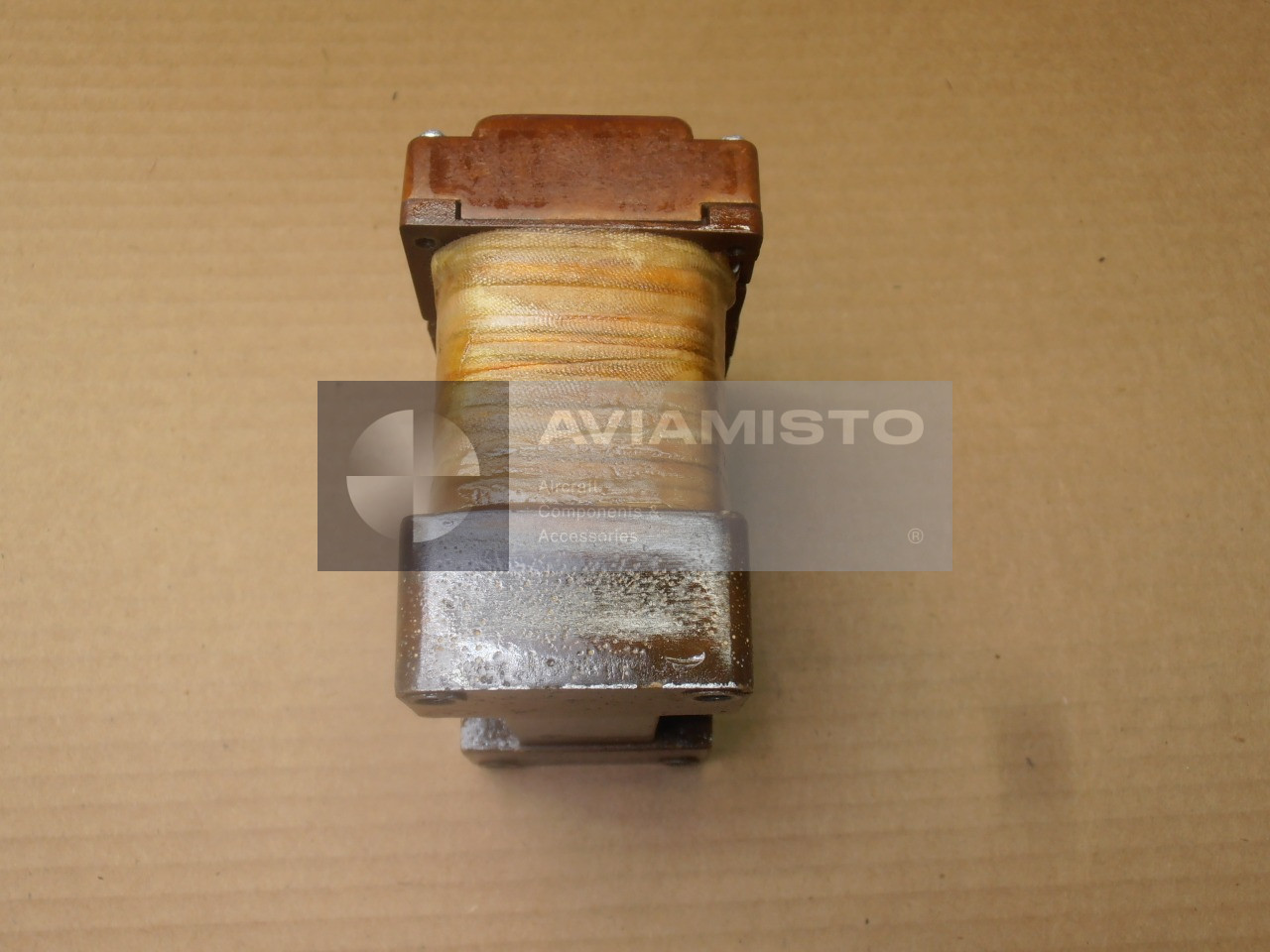

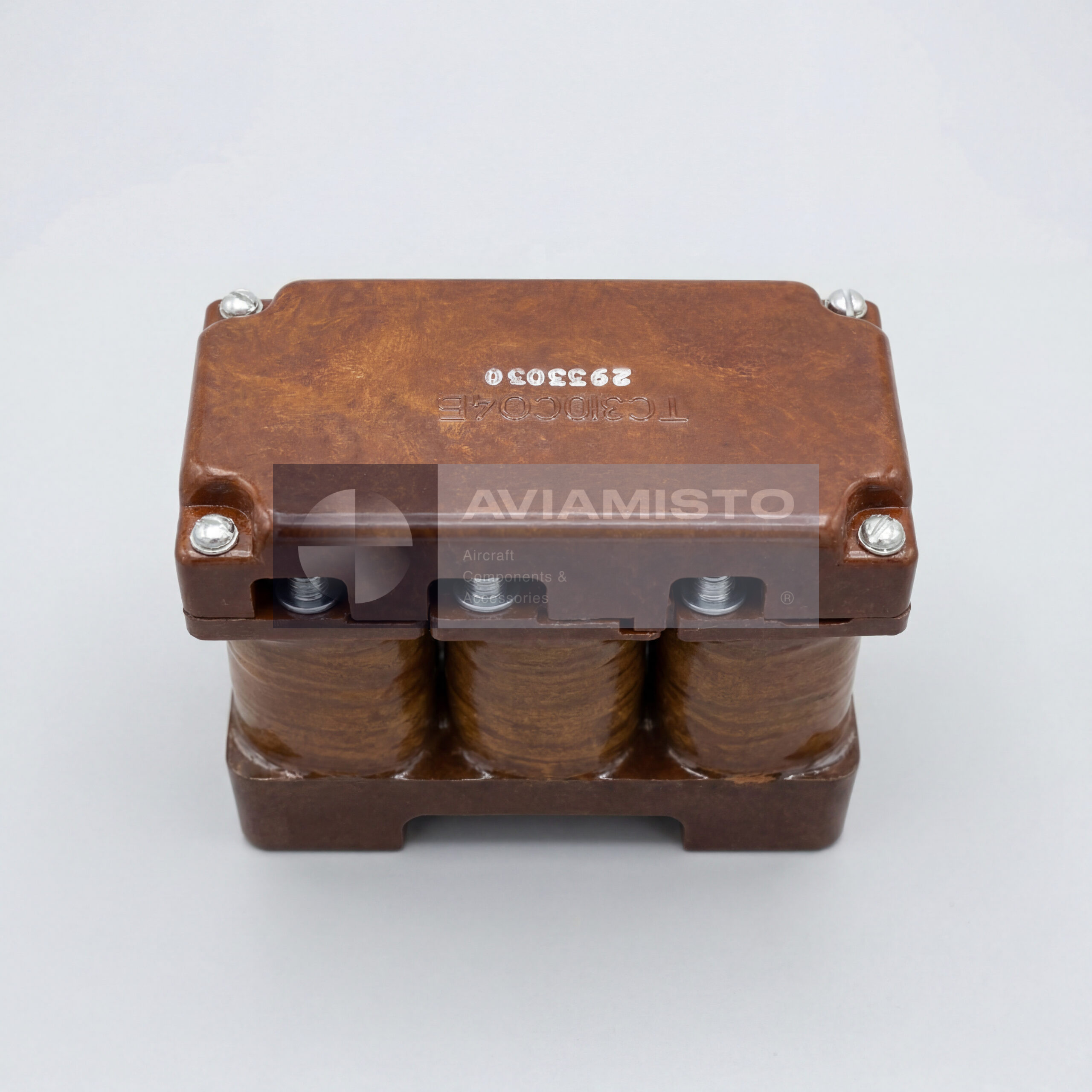

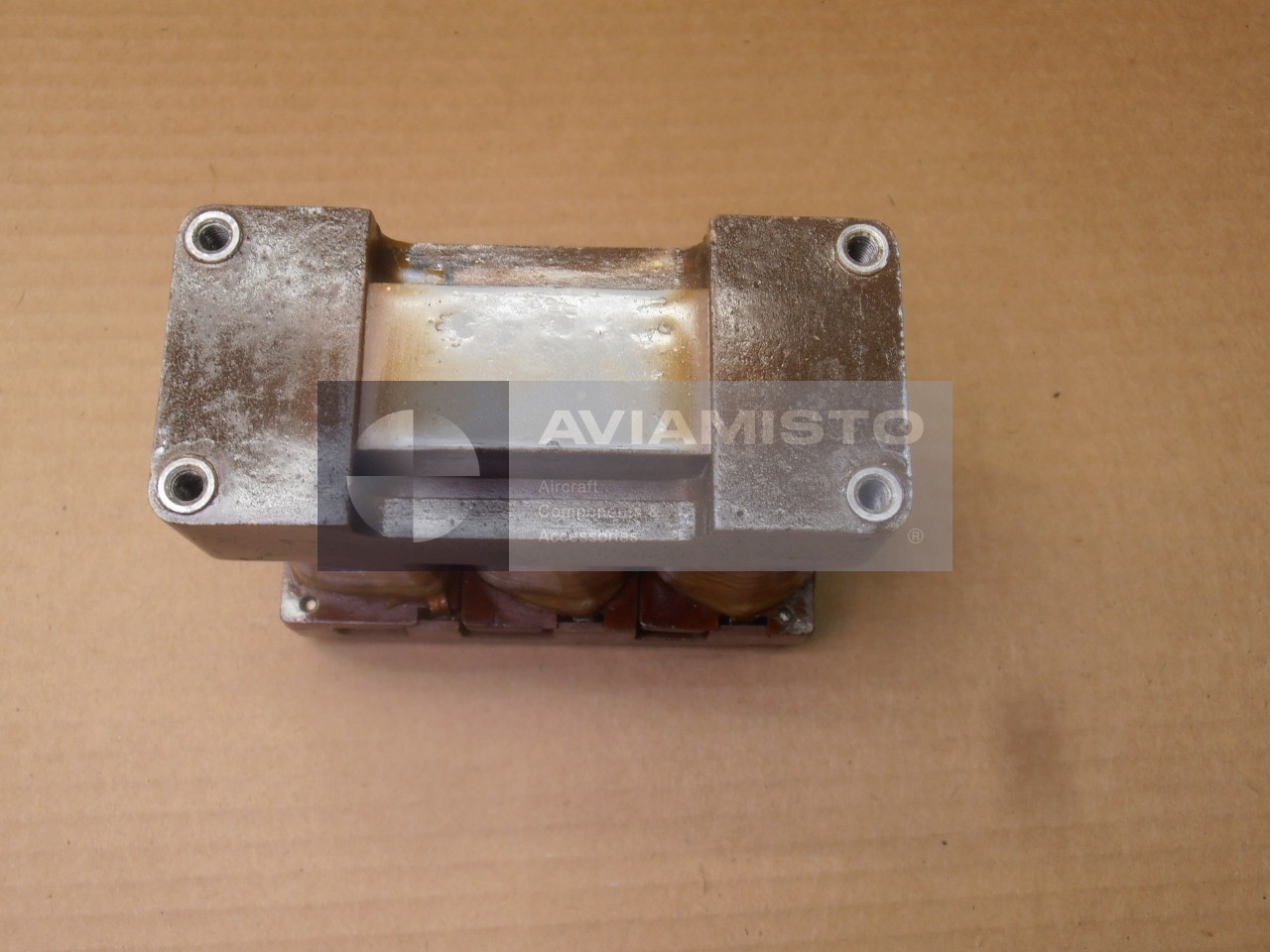

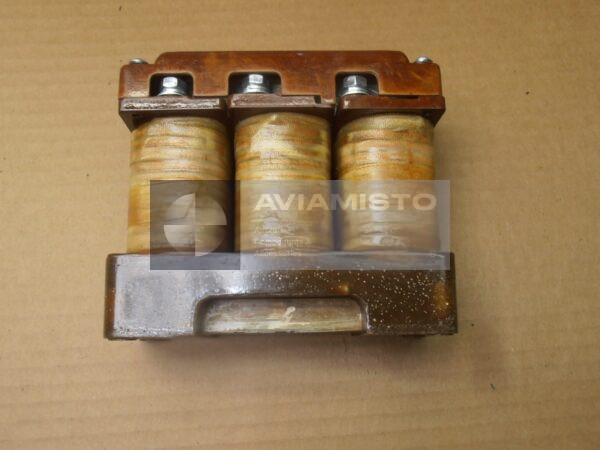

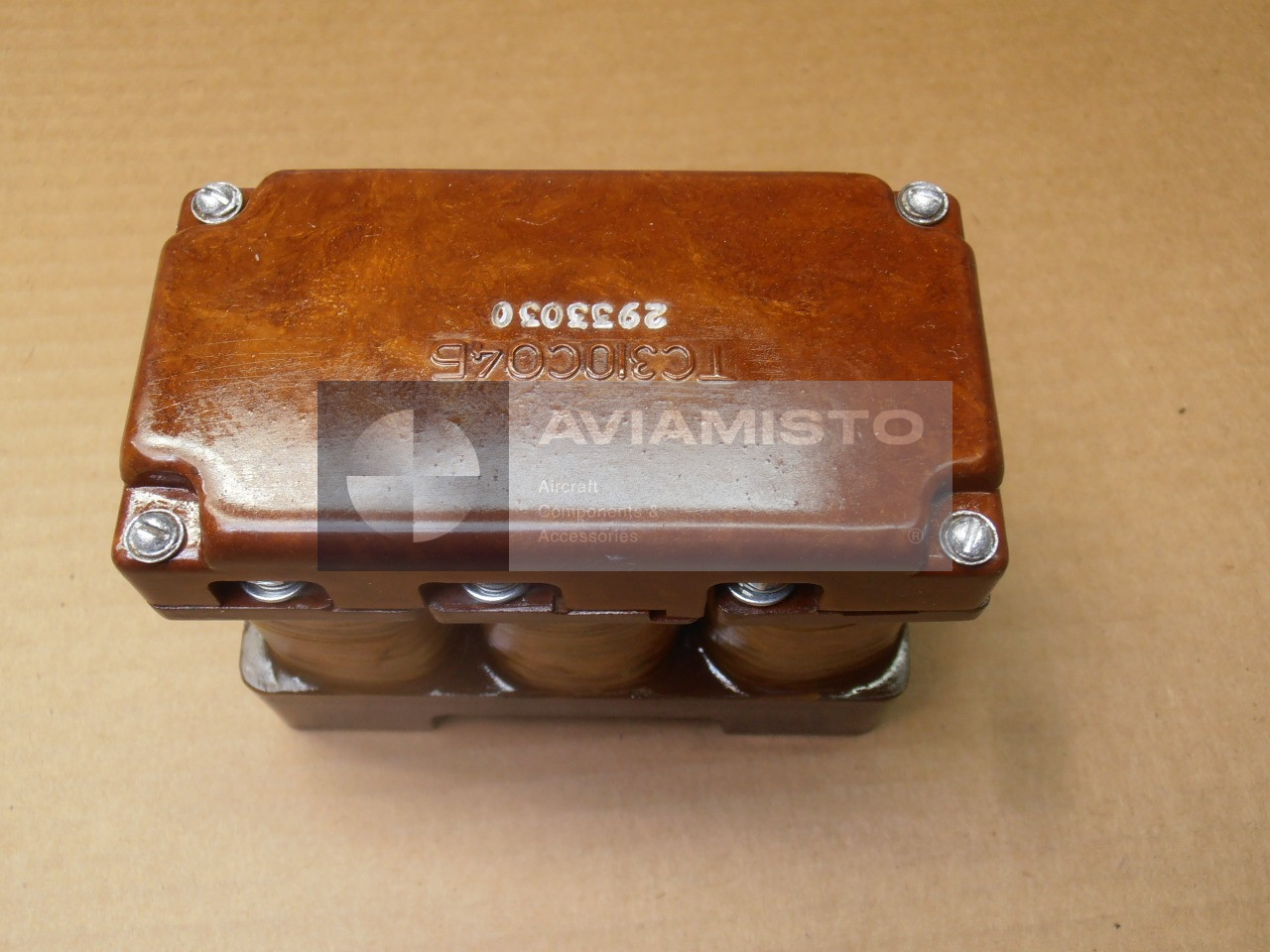

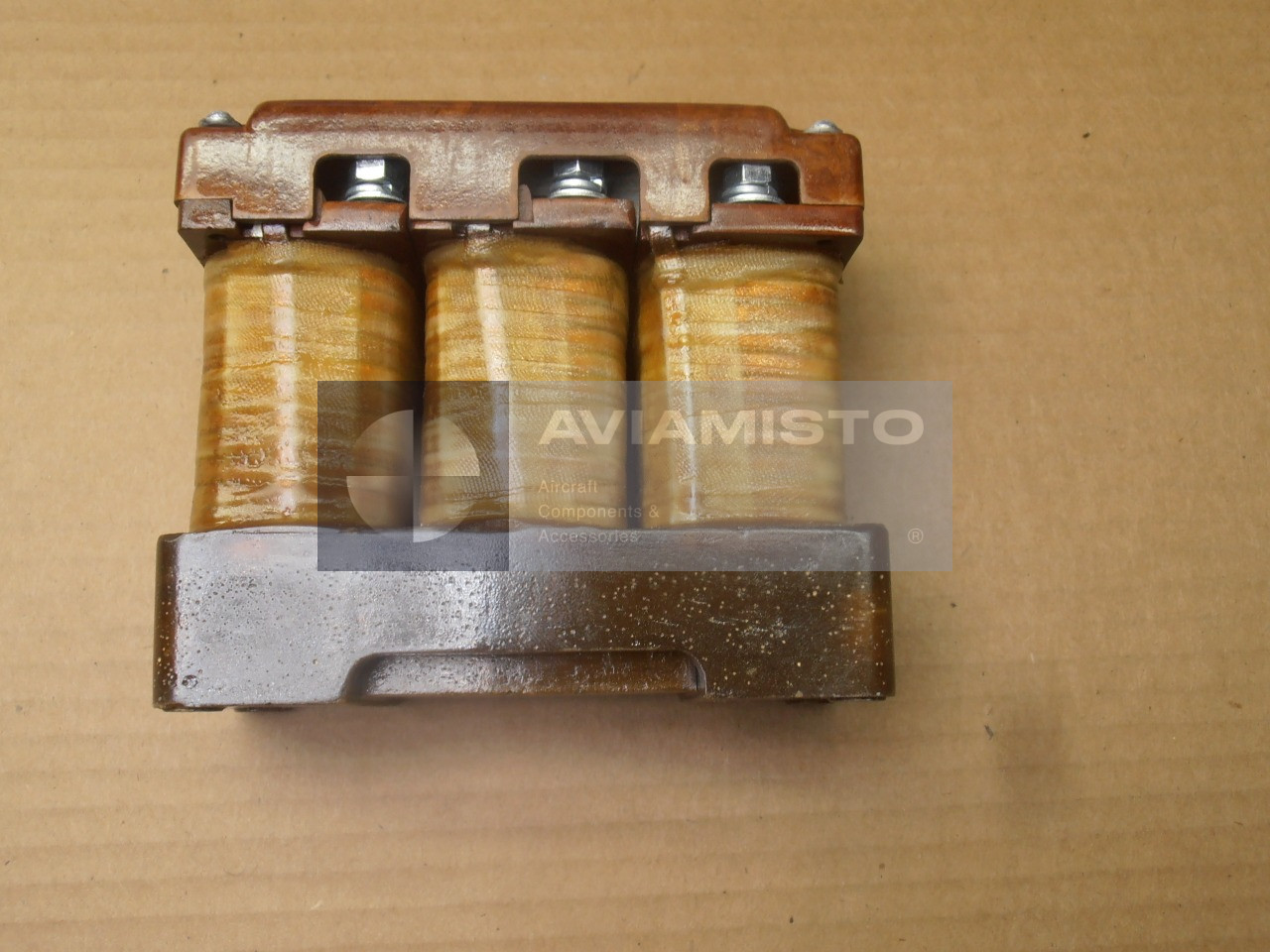

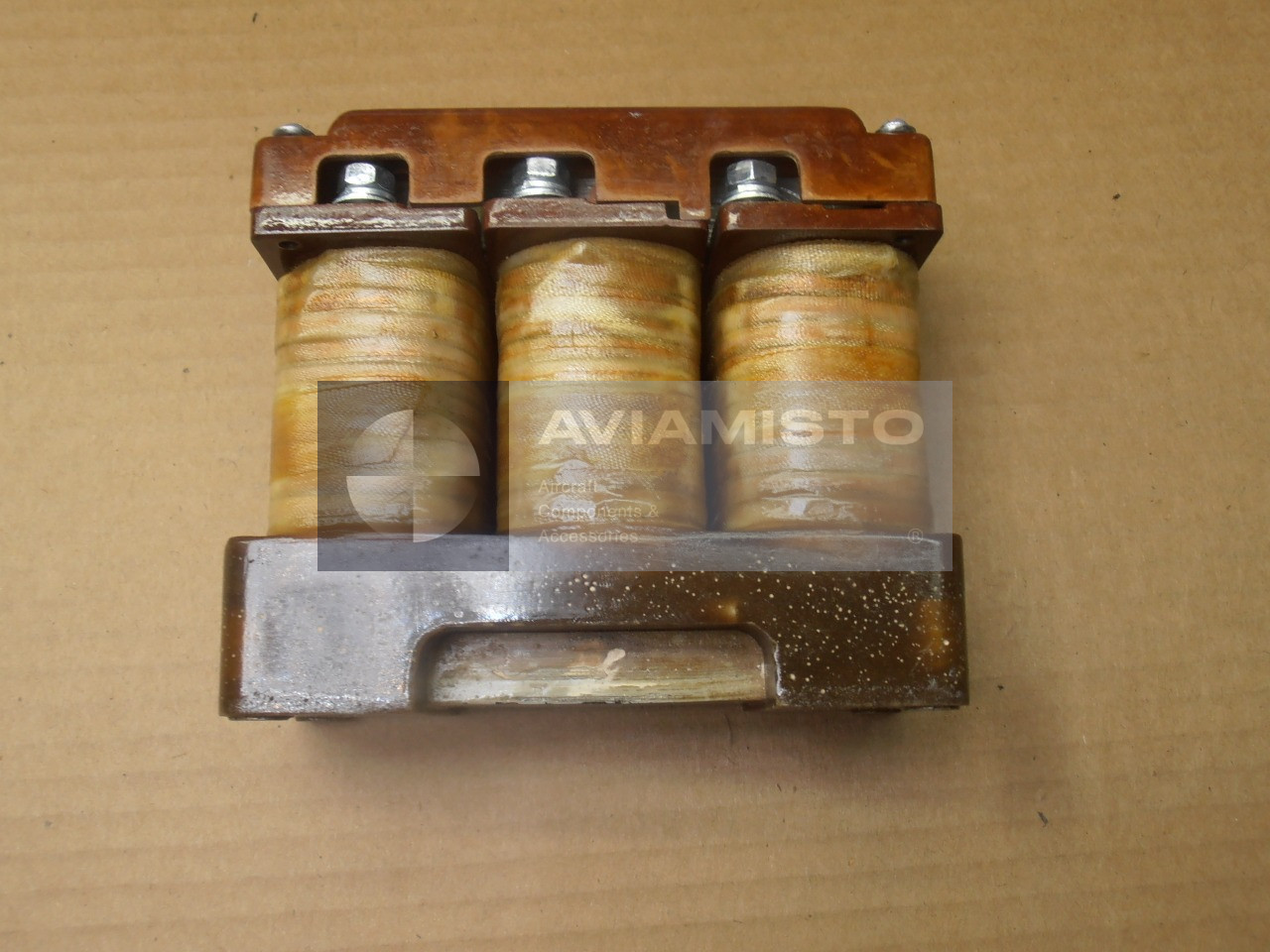

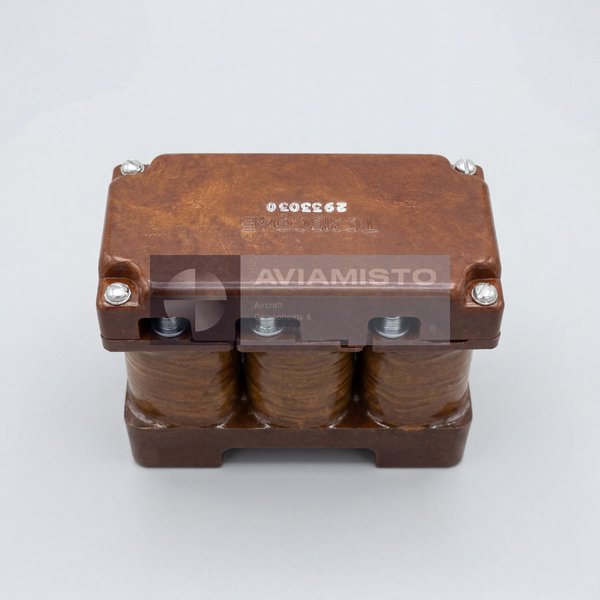

Авиационный трансформатор ТС310СО4Б

ТС310СО4Б — авиационный трехфазный понижающий силовой трансформатор сухого статического типа. Он применяется в бортовых сетях переменного тока для питания приборов и оборудования, которым требуется трехфазное напряжение 36 В авиационной частоты. В технической документации основным написанием чаще используется ТС310СО4Б через букву "О". При этом в паспортах, складских списках и отдельных документах может встречаться вариант ТС310С04Б через ноль, поэтому при подборе лучше учитывать оба обозначения.

Питание приборных цепей через ТС310СО4Б

ТС310СО4Б получает трехфазное переменное напряжение от бортовой сети и понижает его до 36 В для приборных потребителей. Сам трансформатор не вырабатывает электроэнергию и не выполняет электронную стабилизацию. Он только меняет уровень напряжения в цепи питания. Если приборы теряют питание 36 В, причина может быть не только в трансформаторе. Проверять нужно канал генератора, проводку, автоматы защиты, цепи переключения и подключенную нагрузку.

ТС310СО4Б в системах Ми-8 и Ми-17

На вертолетах семейства Ми-8 / Ми-17 трансформатор ТС310СО4Б связан с системой трехфазного питания 36 В, 400 Гц. Такое питание используется для приборов контроля силовой установки, гидросистемы, навигационного оборудования и других цепей бортовой индикации. Также изделие встречается в применяемости по самолетам Як-38 и Як-42. Точное место установки зависит от модификации воздушного судна и схемы электроснабжения.

Установка и резервное питание ТС310СО4Б

В типовой компоновке Ми-8 трансформатор может устанавливаться в кабине экипажа на правой этажерке электрооборудования. В штатном режиме он получает питание от основного канала генератора переменного тока. При отказе основного канала автоматика может перевести питание на резервный канал. Если генераторные каналы недоступны, часть важных потребителей может питаться через преобразователь, например ПТС-800БМ или ПТ-200Ц, в зависимости от схемы конкретного борта.

Идентификация и заказ ТС310СО4Б

Перед заказом ТС310СО4Б нужно сверить маркировку установленного изделия с каталогом деталей, схемой электроснабжения и шильдиком трансформатора. Так как в обороте встречаются оба написания, в запросе лучше указывать и основное, и альтернативное обозначение. Для точного подбора желательно сообщить тип воздушного судна, место установки, требуемые напряжения и приложить фото таблички. Изделие также известно под обозначениями ТС310СО4Б, ТС310С04Б, TS310SO4B и TS310S04B.

Тип изделия: Авиационный трехфазный понижающий силовой трансформатор
Функция: Понижение трехфазного переменного напряжения для питания приборов и оборудования ВС
Применение / Где используется: Бортовые сети переменного тока, приборные цепи, питание навигационного и контрольного оборудования
Система / Место установки: Система электроснабжения переменного тока / приборные цепи ВС
Совместимые ВС / техника: Вертолеты семейства Ми-8 / Ми-17, самолеты Як-38, Як-42
Входное напряжение: 200 В переменного тока
Выходное напряжение: 36 В переменного тока
Номинальная мощность: 1000 ВА
Номинальная частота: 400 Гц
Количество фаз: 3
Ток нагрузки: 16 А
Коэффициент мощности: 0.6
Режим работы: Продолжительный
Охлаждение: Естественное воздушное охлаждение
Тип конструкции: Трехфазный статический сухой трансформатор
Масса: Не более 1.8 кг
Содержание драгоценных металлов: Серебро — 0.847 г
Комплект поставки: Не предусмотрено
Связанное оборудование: Основной и резервный каналы генераторов переменного тока; аварийные преобразователи ПТС-800БМ или ПТ-200Ц в зависимости от схемы ВС
Документация: Руководство по технической эксплуатации 1:5; документация по электросистеме ВС; каталог деталей
