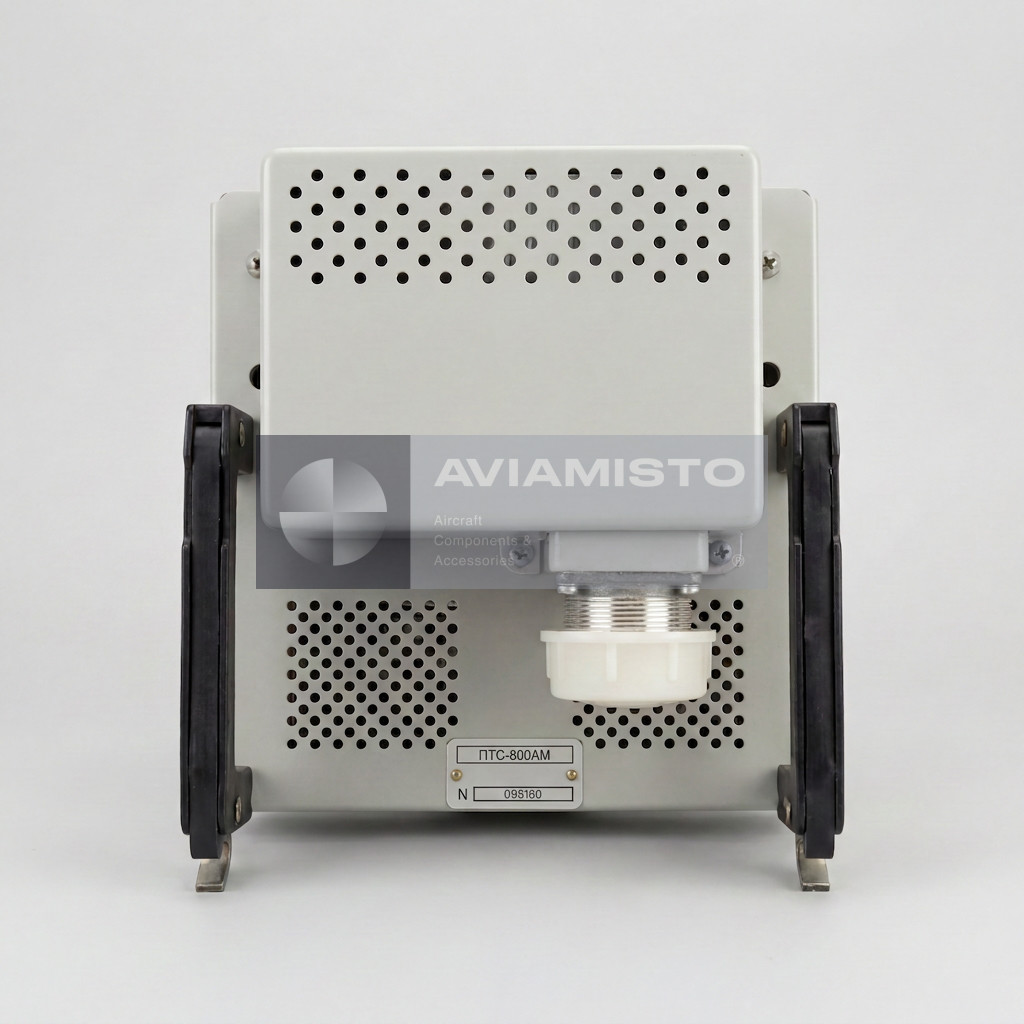

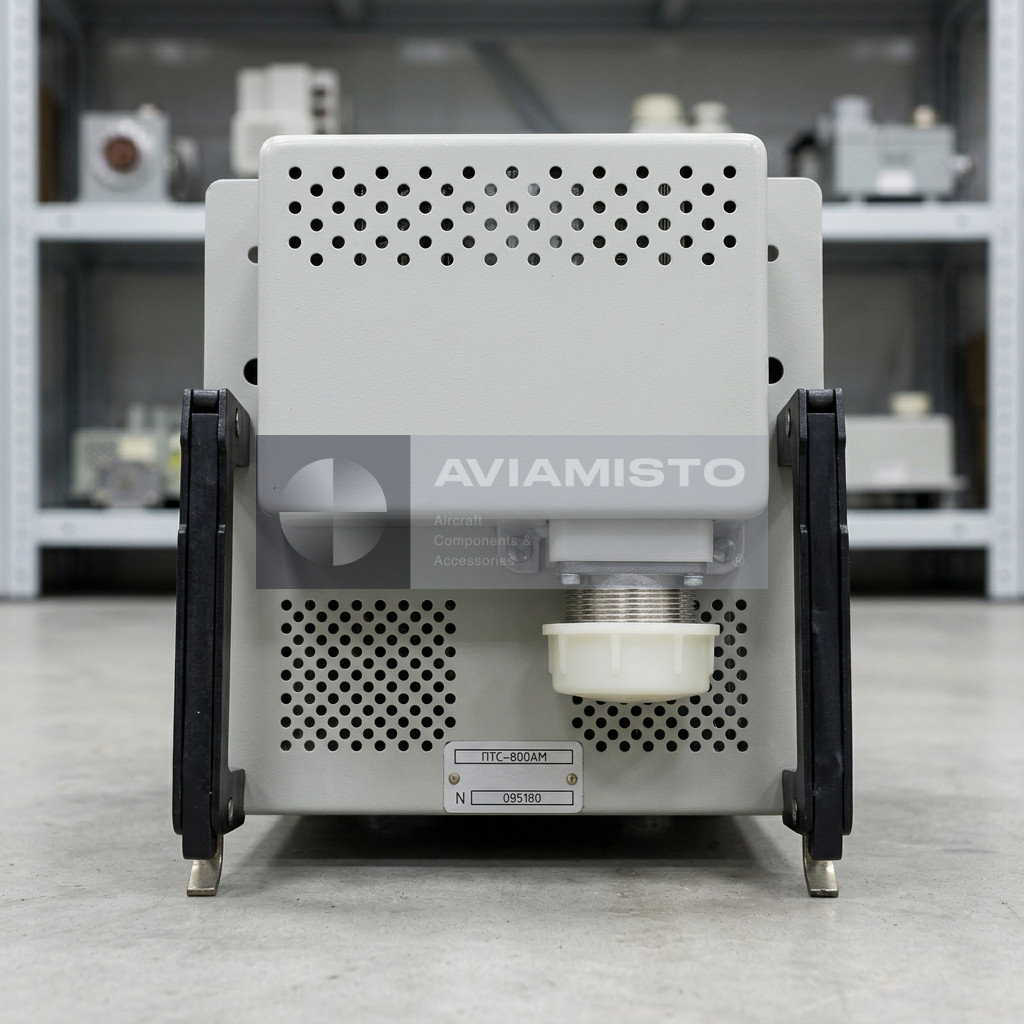

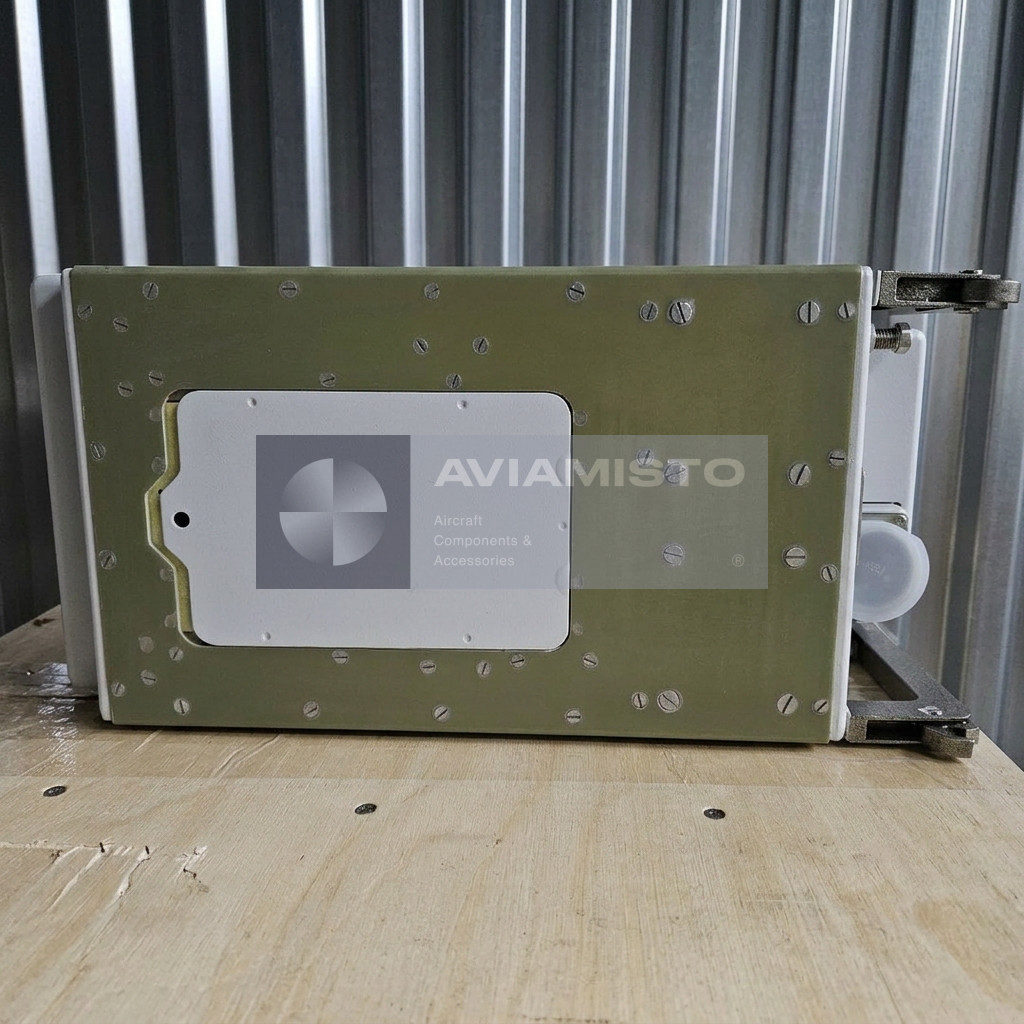

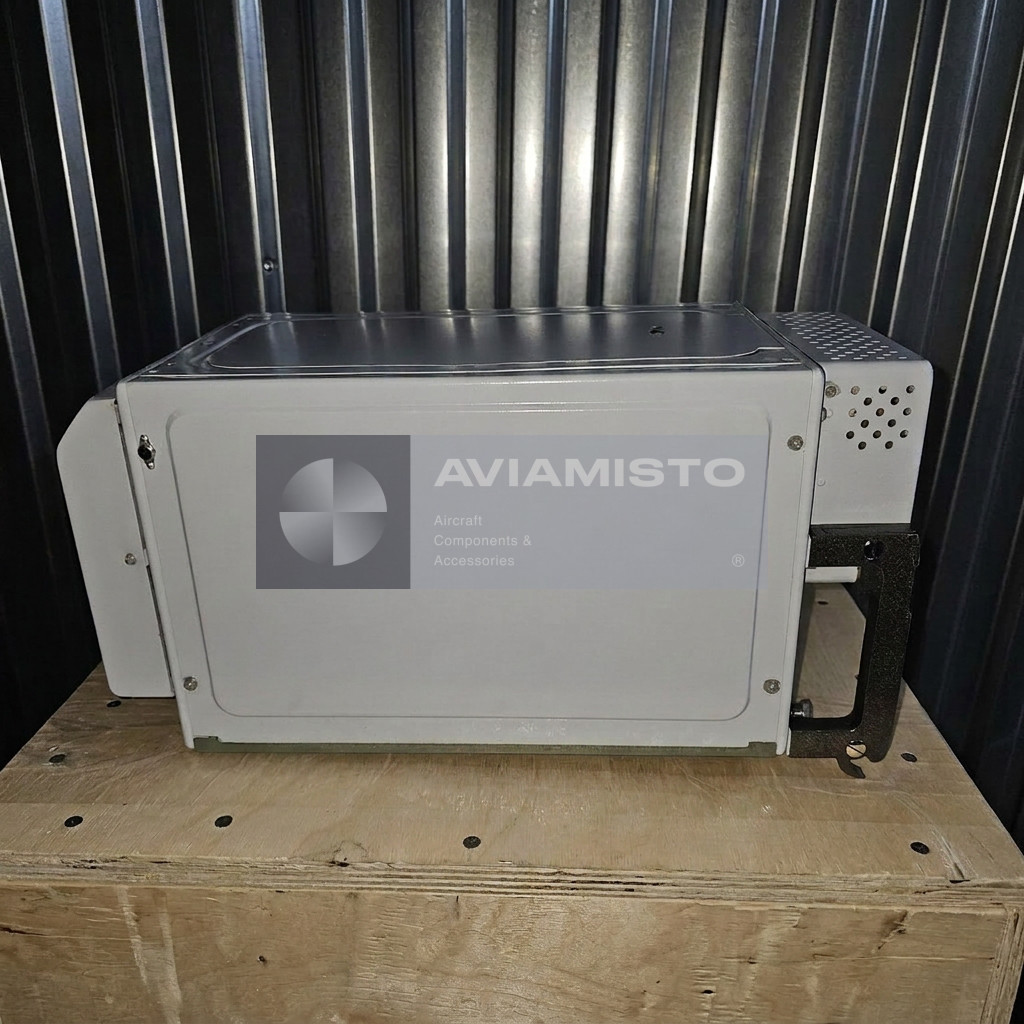

ПТС-800АМ
Статический инвертор
Описание
ПТС-800АМ в системе электропитания ВС
ПТС-800АМ — авиационный трехфазный статический преобразователь, который используется как вторичный источник питания бортового оборудования. Он получает 27 В постоянного тока от сети воздушного судна и выдает трехфазное переменное напряжение 36 В частотой 400 Гц. Такой источник нужен для приборов, навигационных блоков, радиоэлектронной аппаратуры и других потребителей, которым требуется стабильное низковольтное трехфазное питание. В бортовой сети ПТС-800АМ закрывает именно эту задачу: преобразовать постоянный ток в нужный формат переменного.
Полное описаниеСвернуть описание
Выход 36 В у преобразователя ПТС-800АМ
Главная особенность ПТС-800АМ — выходное напряжение 36 В трехфазного переменного тока. Это важное отличие от других преобразователей этой линейки, у которых может быть другое выходное напряжение. Поэтому при замене нельзя смотреть только на мощность или похожее обозначение. Если оборудование на борту рассчитано на 36 В 400 Гц, нужен именно соответствующий преобразователь. Перед установкой обязательно сверяют схему питания, каталог деталей, разъемы, нагрузку и требования подключенных приборов.
Питание приборов и РЭО через ПТС-800АМ
ПТС-800АМ питает потребители, которым требуется трехфазное напряжение 36 В 400 Гц. На вертолетах Ми-8 / Ми-17 и других воздушных судах такие преобразователи могут работать с пилотажно-навигационными приборами, радиоэлектронными блоками и вспомогательными цепями. Для этих потребителей важно не просто наличие напряжения, а его стабильность, форма сигнала и частота. Если преобразователь дает просадку, перегрев или нестабильную частоту, проблемы могут проявляться не в самом преобразователе, а в работе подключенных приборов.
Статическая конструкция ПТС-800АМ

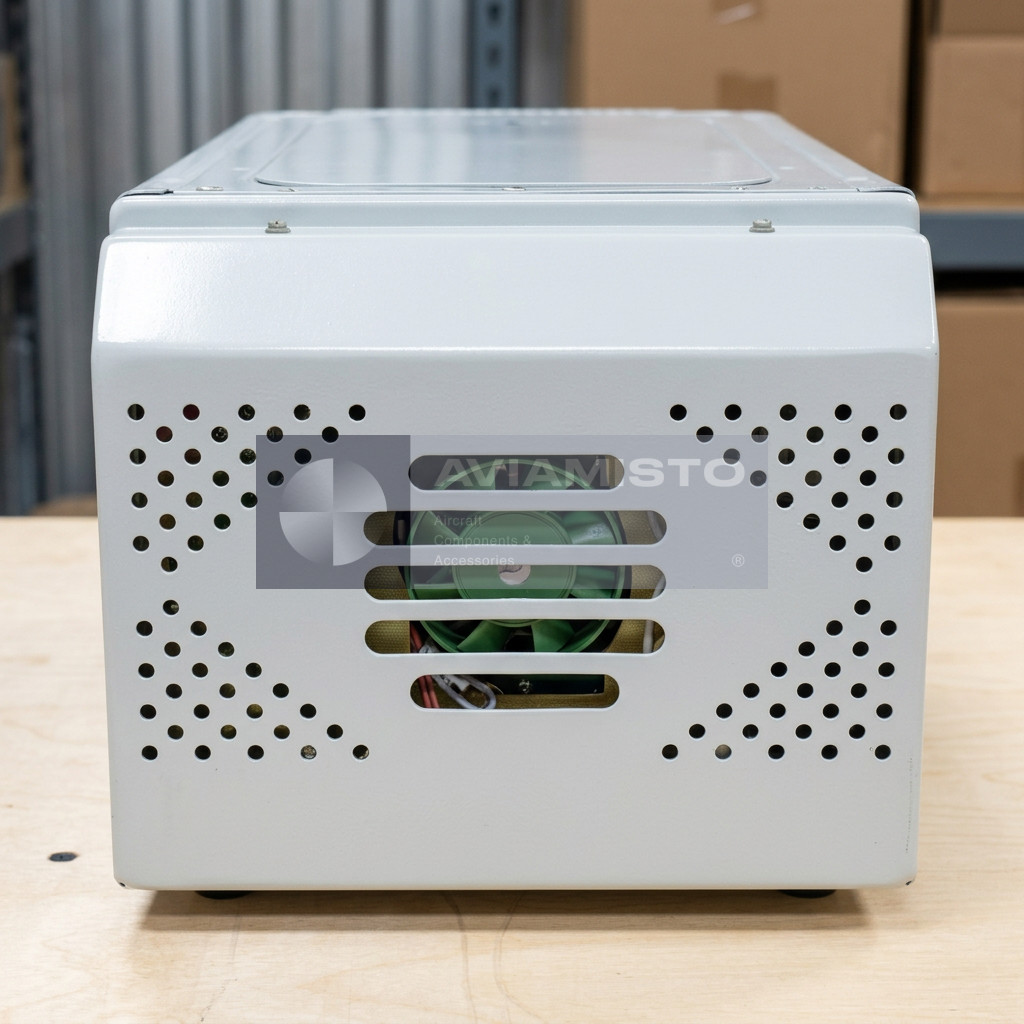

ПТС-800АМ выполнен на полупроводниковых элементах и не имеет вращающейся электрической машины. Это делает его тише и проще по механической части по сравнению с электромашинными преобразователями. Внутри корпуса находятся задающий генератор, инверторные узлы, стабилизатор напряжения, фильтры радиопомех и элементы охлаждения. Такая схема формирует синусоидальное трехфазное напряжение из постоянного входного питания. При обслуживании обычно проверяют стабильность выхода, состояние разъема, работу вентилятора, отсутствие перегрева и следов электрического повреждения.
Место установки ПТС-800АМ на борту
ПТС-800АМ устанавливается в технических отсеках, радиоотсеках, на этажерках электрооборудования или в кабине, в зависимости от типа воздушного судна. На вертолетах Ми-8 / Ми-17 / Ми-26 он может размещаться в грузовой или пассажирской кабине на борту, рядом с блоками радиоэлектронного и приборного оборудования. На самолетах Ан-24 / Ан-26 преобразователь может находиться за кабиной экипажа в радиорубке или техническом отсеке. На Як-42 и Ту-142 место установки определяется компоновкой электрорадиотехнического оборудования конкретного борта.
Амортизационная рама ПТС-800АМ
Преобразователь устанавливается на амортизационную раму или подставку с виброизоляторами. Это нужно не для красоты монтажа, а для защиты электронных узлов от вибрации фюзеляжа, ударных нагрузок и постоянной тряски в полете. В установке обычно применяются виброизоляторы типа АПН-3, если это предусмотрено документацией. При проверке агрегата нужно смотреть и сам преобразователь, и его крепление. Разбитые амортизаторы, неплотные замки, плохая фиксация или натянутые жгуты могут дать неисправность не хуже внутреннего отказа блока.
Защита и проверка ПТС-800АМ
ПТС-800АМ рассчитан на продолжительный режим работы и имеет защиту от коротких замыканий и перегрузок. Он способен выдерживать кратковременную перегрузку по току в пределах, заданных для изделия, но это не означает, что его можно постоянно нагружать выше номинала. Если преобразователь греется, отключается или дает нестабильный выход, нужно проверять не только сам блок. Часто причина находится в подключенном потребителе, изоляции линии, коротком замыкании, перегрузке или нарушенной вентиляции.
ПТС-800АМ относится к типу «Статический инвертор» и преобразует постоянный ток бортовой сети в переменный ток требуемых параметров без вращающейся электромашины. При подборе сверяют полное обозначение, серию, исполнение, маркировку и документацию. Схожий индекс, корпус или одинаковый разъём не подтверждают одинаковые режимы. Исторически категория объединяет несколько типов преобразующих устройств. ПТ, ПО и ПТС связаны с преобразованием электроэнергии, а ПМИ, ПМТ и ПММ являются манометрическими вакуумными преобразователями. Поэтому каждая карточка описывает фактическую функцию изделия, а не общее название раздела. Изделие преобразует постоянный ток бортовой сети в переменный ток требуемых параметров без вращающейся электромашины. Конкретные входные и выходные параметры определяются исполнением. Для преобразователя питания проверяют напряжение, род тока, частоту, фазность, мощность, разъёмы и охлаждение. Для вакуумного датчика сверяют метод измерения, диапазон давлений, рабочий режим, тип вакуумного соединения и совместимый измеритель. Числовые данные из исходной карточки сохраняются в блоке «Технические данные». Их следует сопоставить с паспортом конкретного экземпляра. Тип воздушного судна или системы не добавляется по аналогии, если нет надёжного источника. Перед заменой сравнивают основное и альтернативные обозначения, серию, входные и выходные параметры, габариты, массу, разъёмы, крепление, охлаждение и условия эксплуатации — только когда эти данные документированы. Для датчика давления дополнительно сверяют постоянную преобразования, ток эмиссии или сопротивление нагревателя по паспорту. Родственные изделия одной серии могут иметь другое напряжение, частоту, мощность, диапазон давлений, монтажный интерфейс или назначение. Поэтому ссылки на них являются навигационными, а не доказательством взаимозаменяемости. Общий технический контекст доступен в справочном материале Статический инвертор. Проверяют маркировку и сопроводительные документы, корпус, разъёмы, клеммы, штуцеры, крепления, пломбы и следы перегрева или коррозии. Стендовую проверку выполняют по документации именного этого исполнения. После монтажа проводят предусмотренную функциональную проверку. Внешняя целостность сама по себе не подтверждает работоспособность. Функционально близкие изделия: ПТС-500С, ПТС-800БМ, ПТС-250АМ, ПТС-1600. Они подобраны по типу и семейству для навигации и не означают взаимозаменяемость. Другие позиции представлены в категории «Преобразователи». В запросе на ПТС-800АМ укажите точное обозначение, количество, требуемое состояние, фото маркировки, комплектность и перечень необходимых документов. При наличии сообщите обозначение заменяемого изделия и аппаратуры. Цена, фактическое наличие, срок поставки и состояние конкретного экземпляра подтверждаются отдельно.ПТС-800АМ: идентификация и назначение
Функция и рабочий контур
Подбор и проверка совместимости
Входной контроль и установка
Связанные позиции каталога
Данные для запроса
Технические характеристики
Тип изделия: Статический инвертор
Основное обозначение: ПТС-800АМ
Альтернативные обозначения: ПТС-800АМ; ПТС 800АМ; PTS-800AM
Назначение: преобразует постоянный ток бортовой сети в переменный ток требуемых параметров без вращающейся электромашины
Подбор: По точному обозначению, исполнению, маркировке и документации конкретной аппаратуры
Применяемость: Только по паспорту, каталогу деталей или утверждённой документации установки
Взаимозаменяемость: Не подтверждается только сходным обозначением, корпусом, разъёмом или внешним видом
Проверка: Сверить входные и выходные параметры, разъёмы или штуцер, крепление и требуемый режим
Данные для запроса: Обозначение, количество, состояние, фото маркировки, комплектность и требуемые документы
Документация: Паспорт изделия и утверждённая эксплуатационная либо ремонтная документация
Категория: Преобразователи
Все характеристикиСвернуть характеристики
Сохранённые технические данные:
Тип изделия: Статический инверторОсновное обозначение: ПТС-800АМАльтернативные обозначения: ПТС-800АМ; ПТС 800АМ; PTS-800AMНазначение: преобразует постоянный ток бортовой сети в переменный ток требуемых параметров без вращающейся электромашиныПодбор: По точному обозначению, исполнению, маркировке и документации конкретной аппаратурыПрименяемость: Только по паспорту, каталогу деталей или утверждённой документации установкиВзаимозаменяемость: Не подтверждается только сходным обозначением, корпусом, разъёмом или внешним видомПроверка: Сверить входные и выходные параметры, разъёмы или штуцер, крепление и требуемый режимДанные для запроса: Обозначение, количество, состояние, фото маркировки, комплектность и требуемые документыДокументация: Паспорт изделия и утверждённая эксплуатационная либо ремонтная документацияКатегория: ПреобразователиСохранённые технические данные:Тип изделия: Авиационный трехфазный статический преобразователь / статический инверторОбозначение: ПТС-800АМФункция: Преобразование 27 В постоянного тока в трехфазное 36 В переменного тока 400 ГцПрименение / Где используется: Вторичное электропитание пилотажно-навигационных приборов, радиоэлектронного оборудования и бортовых потребителейСистема / Место установки: Система электроснабжения ВС, цепи питания приборов и авионикиСовместимые ВС / Оборудование: Ми-8, Ми-17, Ми-26, Ан-24, Ан-26, Як-42, Ту-142 и другие ВС в зависимости от комплектацииВходное напряжение: 27 В постоянного токаДопустимый диапазон входного напряжения: 18–30 В постоянного токаВыходное напряжение: 36 В трехфазного переменного токаВыходная частота: 400 ГцНоминальная мощность: 800 В·АКоэффициент мощности: cos φ 0,8КПД: Не менее 0,7Форма выходного сигнала: СинусоидальнаяРежим работы: ПродолжительныйТип конструкции: Статический полупроводниковый преобразователь без вращающихся частейОсновные внутренние узлы: Задающий генератор, инверторы, стабилизатор напряжения, фильтры радиопомех, встроенный вентилятор охлажденияОхлаждение: Встроенный электровентиляторМонтаж: На амортизационной раме / виброизолированной подставкеТиповые виброизоляторы: АПН-3 в зависимости от установкиПерегрузочная способность: Кратковременная 5-минутная перегрузка по току до 25% от номиналаЗащита: Защита от коротких замыканий и перегрузокОсновное отличие от ПТС-800БМ: ПТС-800АМ выдает трехфазное напряжение 36 ВТехническая документация: Паспорт изделия, документы проверки и эксплуатационная документация ВС при наличии
