МГТУ-05

Трехстепенной гироскоп МГТУ-05 для гировертикалей и гиростабилизаторов

МГТУ-05, включая исполнение МГТУ-05М, — малогабаритный трехстепенной астатический гироскоп, применяемый как чувствительный элемент в гировертикалях, гиростабилизаторах и специальных системах стабилизации. Прибор реагирует на изменение угловой ориентации объекта, на котором он установлен, и формирует гироскопическую базу для систем измерения крена, тангажа или отклонения стабилизированной платформы. Он используется как внутренний компонент более сложного пилотажного, стабилизационного или оптического оборудования, а не как самостоятельный прибор на панели.

Назначение гироскопа МГТУ-05

Основная функция МГТУ-05 — фиксация изменений пространственной ориентации и поддержка измерения угловых отклонений относительно инерциальной базы. В составе гировертикали прибор может использоваться как опорный элемент для определения крена и тангажа. В составе гиростабилизированной платформы он помогает обнаруживать угловое движение, чтобы исполнительная система могла компенсировать перемещения и удерживать полезную нагрузку или опорную ось в стабильном положении. Конкретный способ использования зависит от системы применения и схем обработки сигналов.

МГТУ-05 в составе гировертикалей

В авиационной и специальной технике МГТУ-05 может устанавливаться внутри малогабаритных гировертикалей и бортовых блоков управления, где требуется компактный механический гироскоп. В таком применении гироскоп является частью закрытого приборного блока, определяющего пространственное положение летательного аппарата или платформы. Он может поддерживать каналы крена и тангажа в оборудовании управления полетом или навигации, особенно когда важны малая масса и компактные размеры. Фактическая применяемость должна подтверждаться документацией установленного прибора.

МГТУ-05 в гиростабилизированных оптических платформах

МГТУ-05 также связан с двухосными и трехосными индикаторными гиростабилизированными платформами для оптической, кино-, теле- и наблюдательной аппаратуры. В исходном контексте указаны системы 1ГСП и 2ГСП. В таких узлах гироскоп устанавливается на внутренней раме карданова подвеса и служит чувствительным элементом стабилизации. Подобные платформы могут применяться на авиационной технике, вертолетах, морских судах и других подвижных объектах, где необходимо стабилизировать камеру или оптический прибор при вибрациях, крене и качке.

Конструкция и рабочие особенности МГТУ-05

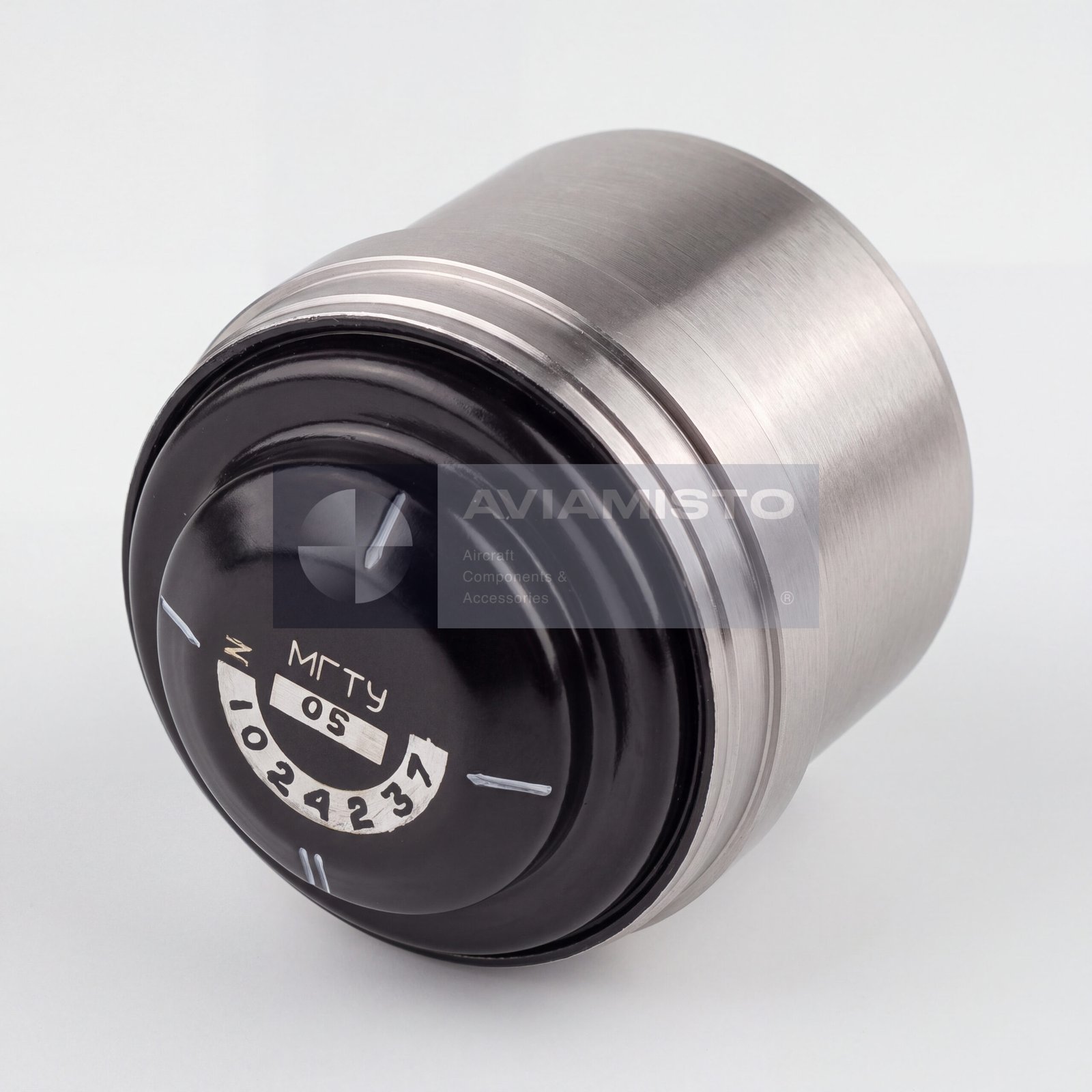

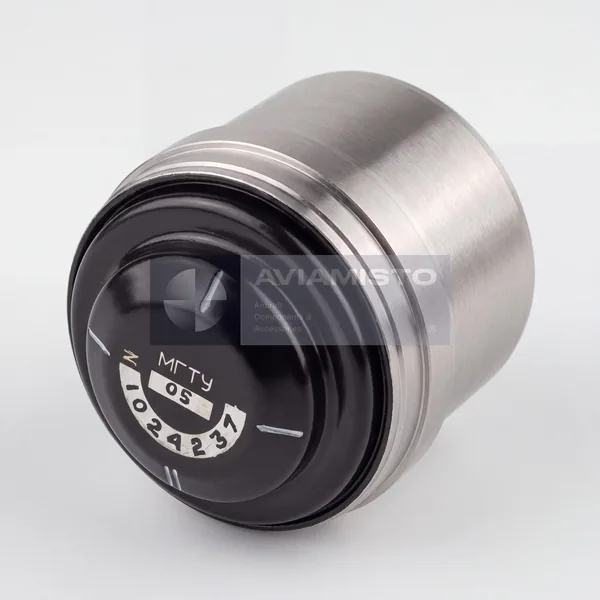

МГТУ-05 представляет собой компактный электромеханический гироскоп в малогабаритном цилиндрическом корпусе. Его практическое преимущество — сочетание небольшой массы, малых габаритов и стойкости к вибрационным и ударным нагрузкам. Прибор рассчитан на ограниченное время непрерывной работы и требует времени готовности после включения. Обычно он не виден снаружи воздушного судна или платформы, поскольку устанавливается внутри гировертикали, гироплатформы, стабилизатора или другого приборного блока.

Заказ и замена МГТУ-05

При заказе МГТУ-05 или МГТУ-05М необходимо уточнить точное обозначение, систему применения и требуемое состояние. Прибор может требоваться для гировертикали, гиростабилизатора, оптической платформы, стенда или специальной системы. Поскольку гироскоп является только чувствительным элементом внутри более крупного изделия, замену следует выполнять после сверки с документацией базового блока. До поставки нужно подтвердить паспорт изделия, записи хранения, результаты проверки и совместимость с установленной системой.

Тип изделия: Трехстепенной астатический гироскоп / гиродатчик
Обозначение: МГТУ-05
Альтернативные обозначения: МГТУ-05М, МГТУ 05, гироскоп МГТУ-05, MGTU-05, MGTU-05M
Назначение: Реагирование на изменение угловой ориентации и поддержка измерения крена / тангажа
Роль в системе: Чувствительный гироскопический элемент гировертикалей, гиростабилизаторов и систем ориентации
Применение / Где используется: Гировертикали, индикаторные гиростабилизаторы, оптические стабилизированные платформы и специальная техника
Связанные системы: Гиростабилизированные платформы 1ГСП, 2ГСП, 4ГСП согласно исходному контексту
Измеряемые / поддерживаемые параметры: Крен, тангаж и угловая ориентация в зависимости от системы применения
Тип гироскопа: Малогабаритный трехстепенной астатический гироскоп
Максимальная измеряемая угловая скорость: 40°/с, согласно исходному контексту
Собственный уход гироскопа: 160°/ч, согласно исходному контексту
Время готовности: 120 секунд
Время непрерывной работы: 3 часа
Потребляемый ток: 0,3 А
Габаритные размеры: 59 × 50,5 мм
Масса: Не более 300 г
Диапазон рабочих температур: От −50 °C до +60 °C
Ударная прочность: 400 м/с²
Установка: Внутренний монтаж в гировертикалях, гиростабилизированных платформах, стабилизаторах или приборных блоках
Совместимое оборудование: Авиационные и специальные системы стабилизации, подвижные платформы, оптическая аппаратура и бортовые системы управления в зависимости от документации
Состояние: Новое / складского хранения / после капитального ремонта / исправное, в зависимости от наличия
Документация: Паспорт изделия, протокол проверки, записи хранения, данные подключения и документация системы применения при наличии
