БУР-СЛ-1 серия 7
Бортовое устройство регистрации
Описание

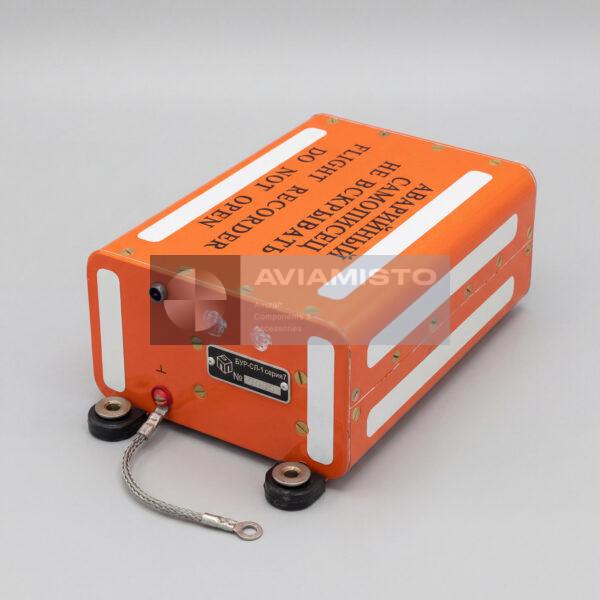

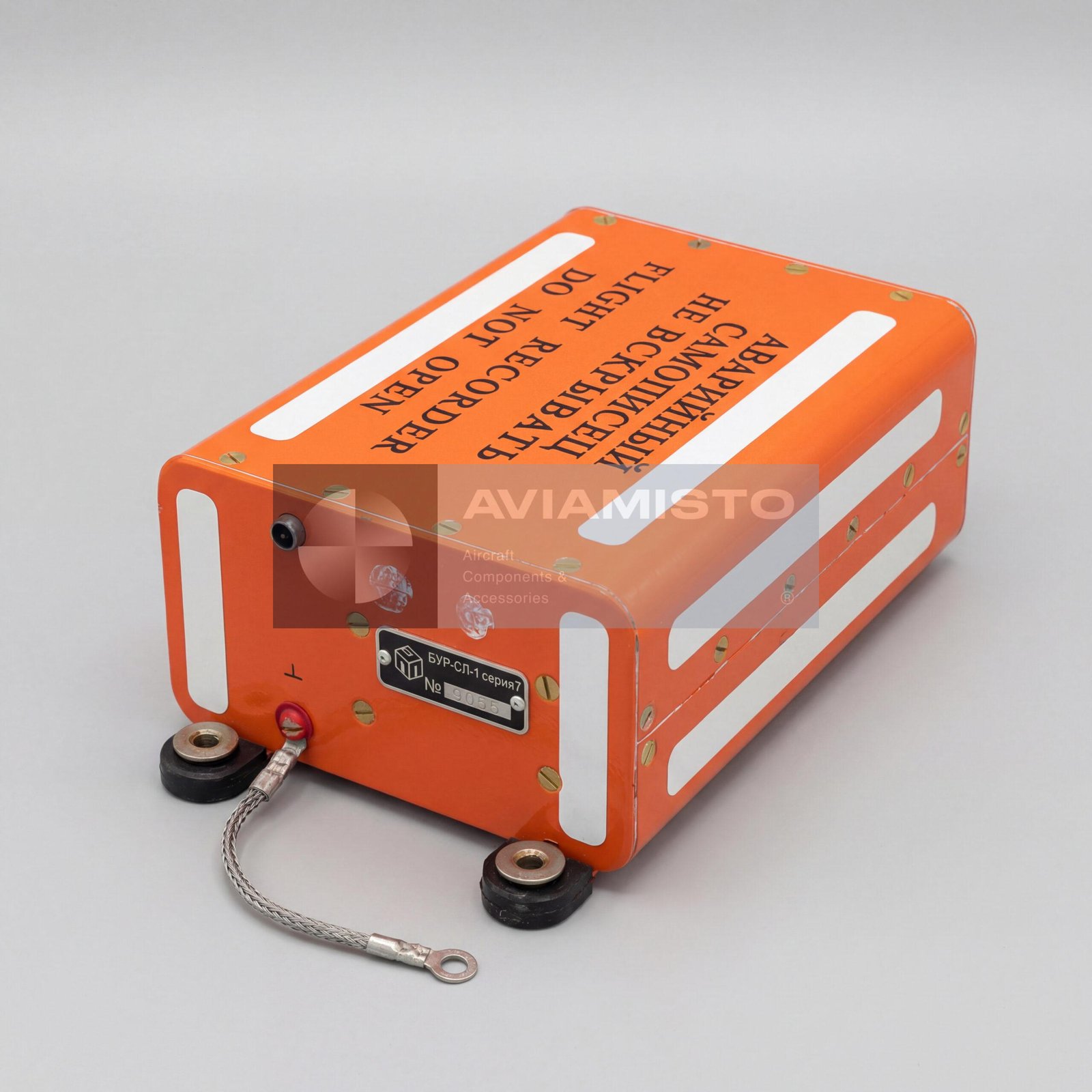

Твердотельный регистратор БУР-СЛ-1 серия 7
БУР-СЛ-1 серия 7 — бортовое устройство для сбора, обработки и сохранения эксплуатационной и полётной информации. Оно применяется для расследования авиационных происшествий и предпосылок к ним, а также для регулярного контроля работы воздушного судна. Твердотельная конструкция не использует магнитный носитель и позволяет регистрировать несколько типов сигналов по заданной программе. Исполнение серии 7 необходимо подтверждать отдельно, поскольку другие серии БУР-СЛ-1 могут отличаться интерфейсами и конфигурацией каналов.
Полное описаниеСвернуть описание
Сигналы и объём регистрации
Устройство принимает аналоговые сигналы, программируемые разовые команды и навигационные кодовые сигналы по интерфейсу RS-232. Одновременно записываются служебные данные: текущее время, номер включения и номер воздушного судна. Продолжительность записи зависит от выбранной скорости потока слов и уменьшается при её увеличении. Поэтому распределение каналов, частоты опроса и формат кадра должны соответствовать документации установленной бортовой системы.
Считывание и обработка данных БУР-СЛ-1
Записанная информация считывается по RS-232 на ПЭВМ типа IBM-PC или Notebook и может обрабатываться наземными системами «Дозор» и «Топаз-М», указанными для этого оборудования. Такой порядок позволяет проводить послеполётный анализ без вмешательства в защищённую часть накопителя. При подборе блока необходимо сверять не только внешний вид разъёма, но также программную конфигурацию, форматы сигналов и наличие совместимого наземного оборудования.
Применяемость и защищённое исполнение
В карточке подтверждена применяемость БУР-СЛ-1 серия 7 на вертолёте Ми-35 и самолётах М-101Т «Гжель» и Су-38. Регистратор рассчитан на вибрацию, удары, пониженное давление, влажность и широкий диапазон температур. Для защищённого исполнения также заданы воздействия ударной и статической нагрузки, огня, морской воды, керосина и огнегасящих жидкостей. Эти параметры характеризуют стойкость изделия, но не заменяют согласование установки на конкретный тип воздушного судна.
Идентификация и связанные регистраторы
В заявке следует указывать БУР-СЛ-1 серия 7 и дополнительно подтверждать серию, разъёмы, программную конфигурацию и комплект документации. Связанные позиции БУР-ЛКВ-01 и РЗБН-1 приведены для навигации и не считаются заменами. Остальные изделия находятся в категории «Бортовые самописцы и регистраторы». Общие сведения о назначении и принципах работы этого класса оборудования приведены в статье «Бортовой самописец».
Технические характеристики
- Тип изделия
- Бортовое устройство регистрации
- Функция
- Сбор, регистрация и сохранение эксплуатационной и полётной информации
- Применение / Где используется
- Системы регистрации и эксплуатационного контроля
- Система / Место установки
- Бортовая система регистрации
- Совместимые ВС / техника
- Ми-35; М-101Т «Гжель»; Су-38
Все характеристикиСвернуть характеристики
- Рабочее напряжение
- 27 В (18–31 В)
- Потребляемая мощность
- 3 Вт
- Масса
- 1,95 кг
- Габариты
- 209 × 130 × 70 мм
- Типы принимаемой информации
- Аналоговые сигналы; разовые команды; кодовые сигналы по RS-232
- Количество аналоговых каналов
- 15
- Количество разовых команд
- 17 (программируемые)
- Частота опроса
- 1, 2, 4, 8, 16 Гц
- Регистрируемые служебные данные
- текущее время; номер включения; номер ВС
- Продолжительность записи
- 32 ч при 32 слов/с; 16 ч при 64 слов/с; 8 ч при 128 слов/с
- Считывание информации
- ПЭВМ типа IBM-PC/Notebook
- Обработка информации
- НУО «Дозор»; «Топаз-М»
- Ударная перегрузка
- 1000 g, 5 мс
- Статическая нагрузка
- 750 кг, 5 мин по трём осям
- Тепловое воздействие
- +750 °C, 15 мин (50 % поверхности)
- Воздействие морской воды
- 72 ч
- Воздействие керосина и огнегасящих жидкостей
- 30 мин
- Диапазон рабочих температур
- от −55 до +55 °C
- Относительная влажность
- до 98 % при +35 °C
- Пониженное давление
- 41,1 мм рт. ст.
- Вибрационные воздействия
- 5–2000 Гц, 5 g
- Ударные нагрузки
- до 15 g
- Линейные ускорения
- до 5 g
- Наработка на отказ
- 20 000 ч
- Техническая документация
- Паспорт изделия; свидетельство о годности СГКИ 142-180-БУР-СЛ-1 от 19.09.2005
