РЗБН-1
система регистрации речевой информации
Описание
Система регистрации речевой информации РЗБН-1
РЗБН-1 — бортовая система сбора и накопления переговоров экипажа, звуковой обстановки кабины и временной информации в полёте. Записи предназначены для расследования авиационных происшествий и предпосылок к ним, а также для анализа событий в кабине. Система использует защищённый твердотельный накопитель и сохраняет последние два часа по каждому каналу без магнитного носителя и механического лентопротяжного тракта.
Полное описаниеСвернуть описание
Каналы записи и синхронизация
Система регистрирует три речевых канала и один звуковой канал с расширенной полосой. Диапазон речевых каналов составляет 150–3500 Гц, звукового — 150–6000 Гц. Временная информация поступает по ARINC 429 или от устройства сопряжения УсС-16 в зависимости от установленной конфигурации. Такая привязка позволяет при расшифровке сопоставить переговоры и звуки кабины с другими параметрами полёта.
Состав РЗБН-1 и наземное считывание

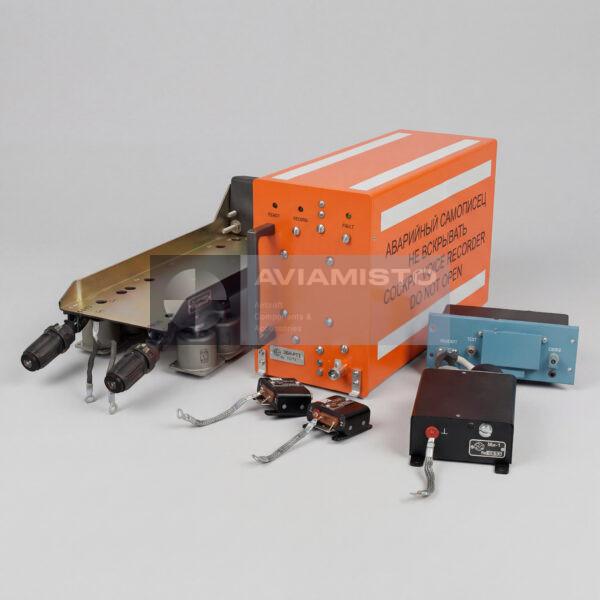

В стандартный комплект входят защищённый твердотельный накопитель ЗБН-РТТ, малогабаритный блок управления БУМ-1, рама РА-ЗБН-РТТ, микшер Ми-1 и микрофоны МДМ-5 с усилителями УМП-1 либо микрофонными блоками БМи-2. Наземное устройство НУВ-1 применяется для считывания и обработки записанной информации, но в состав бортовой системы не входит. Комплект блоков и кабельные интерфейсы подтверждают для конкретной установки.
Защита, условия эксплуатации и применяемость
РЗБН-1 предназначена для средних и тяжёлых воздушных судов и питается от бортовой сети 27 В в пределах, указанных в технических характеристиках. Защищённый накопитель соответствует требованиям TSO-C123A, ED-56A и ARINC 757 и рассчитан на удар, пробой, статическое сжатие, огонь, воду и авиационные жидкости. Также нормируются температура, влажность, вибрация и ударные нагрузки. Эти параметры относятся к данной системе и не переносятся на внешне похожие блоки.
Идентификация, сертификация и связанные изделия
В запросе необходимо указывать РЗБН-1 и уточнять, нужен полный комплект или отдельный блок. Перед установкой сверяют шильдик, раму, микрофоны, усилители, разъёмы и документацию. Для навигации доступны МАРС-БМ и П-507М; ссылки не означают взаимозаменяемость. Другие позиции находятся в категории «Бортовые самописцы и регистраторы». Общие сведения о назначении и принципах работы этого класса оборудования приведены в статье «Бортовой самописец».
Технические характеристики
- Тип изделия
- Бортовая система регистрации речевой и звуковой информации
- Функция
- Запись и сохранение речевой и звуковой информации
- Применение / Где используется
- Системы речевой регистрации ВС
- Система / Место установки
- Бортовая система регистрации параметров и речи
- В составе системы / Комплекта
- ЗБН-РТТ; БУМ-1; РА-ЗБН-РТТ; Ми-1; МДМ-5 с УМП-1 или БМи-2
Все характеристикиСвернуть характеристики
- Совместимые ВС / техника
- Средние и тяжёлые воздушные суда
- Рабочее напряжение
- 27 В (18–31 В)
- Потребляемая мощность
- не более 8 Вт
- Продолжительность регистрации
- последние 2 ч по каждому каналу
- Количество речевых каналов
- 3
- Количество звуковых каналов
- 1
- Канал времени
- ARINC-429 или от устройства УсС-16
- Диапазон частот речевых каналов
- 150–3500 Гц
- Диапазон частот звукового канала
- 150–6000 Гц
- Диапазон рабочих температур
- от −60 до +70 °C
- Относительная влажность
- до 98 % при +35 °C
- Вибрационные воздействия
- 10 g
- Ударные нагрузки
- 15 g
- Нормы сохраняемости
- TSO-C123A; ED-56A; ARINC 757
- Ударная перегрузка
- 3400 g, 6,5 мс
- Пробой падающим грузом
- 227 кг с высоты 3 м
- Статическое сжатие
- 2270 кгс, 5 мин по всем осям
- Тепловое воздействие
- 1100 °C 1 ч; 260 °C 10 ч
- Воздействие морской воды
- 6000 м, 30 суток
- Воздействие авиационных жидкостей
- 200 ч
- Наработка на отказ
- 13 000 ч
- Габариты ЗБН-РТТ
- 124 × 194 × 320 мм
- Масса ЗБН-РТТ
- не более 9 кг
- Техническая документация
- Паспорт изделия; свидетельство о годности СГКИ-023-161-РЗБН-1 от 26.07.2004
