БИ-2АЮ
Исполнительный блок системы ССП-2А
Описание

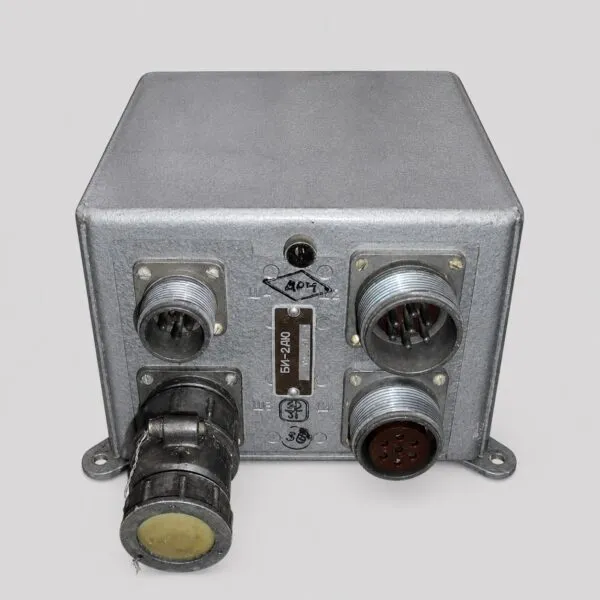

БИ-2АЮ — исполнительный блок пожарной сигнализации
БИ-2АЮ — исполнительный блок самолётной системы сигнализации пожара ССП-2А. Он принимает малые сигналы от групп термоэлектрических датчиков, включает внутренние релейные каналы и выдаёт команды в цепь кабинного предупреждения. Блок обнаруживает и сигнализирует пожар через тракт ССП-2А, но не является самостоятельным устройством выпуска огнегасящего состава.
Полное описаниеСвернуть описание
Каналы ССП-2А и комплект датчиков
Стандартное техническое описание указывает шесть независимых каналов, каждый из которых обслуживает группу из трёх датчиков ДПС-1АГ, всего восемнадцать датчиков на комплект. Групповой сигнал порядка 28–65 мВ приводит в действие исполнительный блок, задержка срабатывания системы составляет не более одной секунды. Количество и группировка датчиков могут отличаться на конкретном самолёте.
Применяемость на воздушных судах
Установки ССП-2А с БИ-2АЮ документированы на Ан-2, Ан-24, Ан-26 и Ан-30. На Ан-26, например, несколько блоков обслуживают группы датчиков в зонах мотогондол. Руководство противопожарной системы конкретного ВС определяет число блоков, группировку датчиков, сигнальные лампы и связь с органами пожаротушения.
Конструкция и условия работы
В блоке установлены шесть реле РПС-5 и три штепсельных разъёма. Габариты составляют около 276 × 167,5 × 114 мм. Документированы температура от −60 до +70 °C, относительная влажность до 98%, пониженное давление до 15 мм рт. ст. и вибрация 20–80 Гц при 0,8–2,3 g. В техническом описании ССП-2А БИ-2АУ и БИ-2АЮ указаны как взаимозаменяемые.
Проверка и поставка
Осматривают корпус, крепление, все разъёмы, контакты, реле, пломбы и маркировку, затем проверяют каждый канал утверждённым имитатором датчиков. В запросе указывают БИ-2АЮ, тип ВС, конфигурацию ССП-2А, количество, состояние, паспорт и комплектность. Связанная ССП-2И-РМ является другой системой. Другие блоки находятся в категории блоков управления.
Технические характеристики
- Тип изделия
- Исполнительный блок самолётной пожарной сигнализации
- Система
- ССП-2А
- Количество каналов
- 6 независимых каналов
- Стандартный комплект датчиков
- 18 × ДПС-1АГ, по три на канал
- Сигнал группы датчиков
- Около 28–65 мВ
Все характеристикиСвернуть характеристики
- Задержка срабатывания системы
- Не более 1 с
- Подтверждённые ВС
- Установки Ан-2, Ан-24, Ан-26 и Ан-30
- Внутренние реле
- 6 × РПС-5
- Разъёмы
- 3 штепсельных разъёма
- Габаритные размеры
- 276 × 167,5 × 114 мм
- Рабочая температура
- От −60 до +70 °C
- Относительная влажность
- До 98%
- Пониженное давление
- До 15 мм рт. ст.
- Вибрация блока
- 20–80 Гц при 0,8–2,3 g
- Документированная взаимозаменяемость
- БИ-2АУ и БИ-2АЮ
- Альтернативные обозначения
- БИ-2АЮ; БИ-2АУ; BI-2AYU; BI-2AU; BI2AYU
