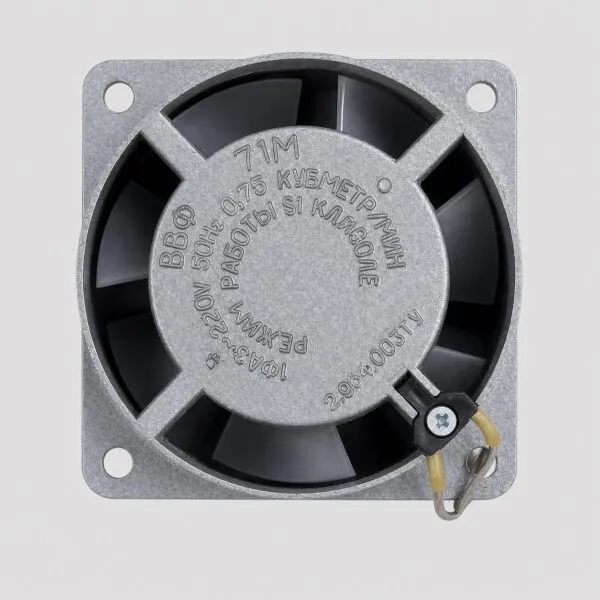

ВВФ-71М

Обдув вычислительной, измерительной и радиоаппаратуры

Назначение ВВФ-71М — создавать принудительную циркуляцию воздуха там, где естественной конвекции недостаточно. Он может охлаждать как компактное устройство целиком, так и отдельный тепловыделяющий блок внутри корпуса. Стабильный поток воздуха помогает поддерживать допустимую температуру электронных компонентов и измерительных цепей. Фактический результат также зависит от свободного входа и выхода воздуха, сопротивления корпуса оборудования и правильного направления установки.

К тому же функциональному семейству относятся ВВФ-71 и ВВФ-112М. Эти ссылки добавлены для навигации и не означают электрическую или механическую взаимозаменяемость изделий.

Производительность и статическое давление

При нулевом статическом давлении номинальная производительность ВВФ-71М составляет 0,75 м³/мин, что соответствует 45 м³/ч. Минимальная производительность указана как 0,675 м³/мин. При нулевой производительности номинальное статическое давление составляет 1,4 кгс/м², а минимальное — 1,2 кгс/м². В исходных данных отклонение производительности в сторону увеличения не ограничивается, однако вентилятор всё равно следует проверять при сопротивлении, характерном для конкретной установки.

Производительность и давление относятся к разным рабочим точкам. Значение расхода в свободном потоке не позволяет без дополнительной проверки определить работу вентилятора после установки защитной решётки, фильтра или размещения внутри тесного отсека оборудования.

Питание 220 В и продолжительный режим работы

ВВФ-71М питается от однофазной сети переменного тока напряжением 220 В и частотой 50 Гц. Номинальная частота вращения составляет 2850 об/мин, потребляемая мощность — не более 22 Вт, а потребляемый ток — не более 0,15 А. Вентилятор рассчитан на продолжительный режим S1 по ГОСТ 183-74. Работоспособность сохраняется при отклонении напряжения от +10% до −15% номинального значения и отклонении частоты в пределах ±2,5%.

Перед подключением необходимо сверить шильдик и паспорт изделия. Внешне похожий вентилятор семейства ВВФ может иметь другое питание или исполнение, поэтому напряжение нельзя выбирать только по размерам корпуса или названию семейства.

Климатическое исполнение и эксплуатационная проверка

Подтверждённое климатическое исполнение — УХЛ категории 4.2 по ГОСТ 15150-69 для эксплуатации в умеренном и холодном климате. Указанная предельно допустимая температура окружающей среды составляет +55 °C. ВВФ-71М сохраняет работоспособность при вибрации частотой от 1 до 55 Гц с амплитудой не более 0,1 мм. Масса изделия — не более 0,43 кг.

При входном контроле проверяют полную маркировку, корпус, крыльчатку, электрические выводы, крепления и свободное вращение. Во время эксплуатации необходимо обращать внимание на загрязнение, посторонний шум, вибрацию, перегрев и уменьшение воздушного потока. Критерии годности, порядок ремонта и периодичность обслуживания определяются паспортом и документацией оборудования, в котором установлен вентилятор.

Идентификация и заказ ВВФ-71М

Обозначение может встречаться в вариантах ВВФ-71М, ВВФ71М, VVF-71M и VVF71M. Это варианты записи и поиска одного обозначения, а не самостоятельное подтверждение взаимозаменяемости. В запросе следует указать полную маркировку, количество, требуемое состояние, комплектность и необходимость паспорта или результатов проверки. Если вентилятор подбирается для существующего блока, желательно приложить данные шильдика, сведения о креплении и параметры питания исходной установки.

Другие устройства для обдува представлены в категории «Вентиляторы охлаждения». Наличие, состояние и комплект сопроводительной документации подтверждаются отдельно для предлагаемого экземпляра.
