ВВФ-112М

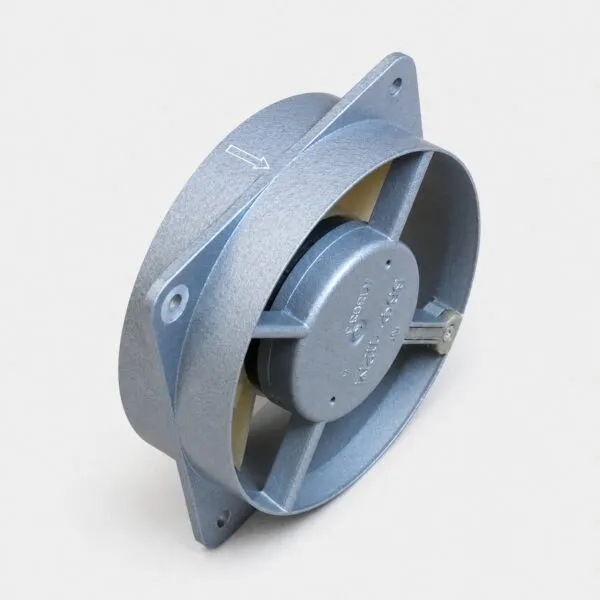

Назначение и конструкция ВВФ-112М

Вращающаяся крыльчатка создаёт принудительный поток через охлаждаемое оборудование или вдоль него. Вентилятор предназначен для обеспечения теплового режима аппаратуры, а не для общей вентиляции помещений. Фактическая работа после установки зависит от сопротивления входа и выхода, защитных решёток, геометрии корпуса и правильного направления потока.

Вентилятор является компонентом охлаждаемого оборудования, а не самостоятельной вентиляционной установкой. Работа после монтажа зависит от сопротивления воздушного тракта, свободного входа и выхода, правильного направления вращения и питания конкретного исполнения.

Электрические и аэродинамические параметры

Номинальная производительность при нулевом статическом давлении составляет 2,3 м³/мин, минимальная — 2,07 м³/мин. Номинальное статическое давление при нулевой производительности — 4,6 кгс/м², минимальное — 4 кгс/м². Номинальная частота вращения составляет 2 720 об/мин, потребляемая мощность — не более 20 Вт.

Производительность в свободном потоке, полное и статическое давление относятся к разным рабочим точкам. Их оценивают совместно и сверяют с паспортом оборудования, а не сравнивают только по одному числу.

Условия эксплуатации и проверка

ВВФ-112М рассчитан на продолжительный режим S1 по ГОСТ 183-74 и имеет климатическое исполнение УХЛ категории 4.2 по ГОСТ 15150-69. Работоспособность сохраняется при отклонении напряжения от +10% до −15%, температуре окружающей среды до +55 °C и вибрации от 1 до 55 Гц с амплитудой не более 0,1 мм.

При входном контроле проверяют маркировку, корпус, рабочее колесо, разъём или выводы, крепления и свободное вращение. Посторонний шум, вибрация, перегрев, отклонение тока или снижение потока во время работы требуют проверки по утверждённой эксплуатационной документации.

Связанные вентиляторы и подбор

К функционально близким позициям относятся ВВФ-71М and ВВФ-71. Ссылки используются для навигации внутри семейства и не подтверждают электрическую, механическую или установочную взаимозаменяемость.

Применяемость на конкретном самолёте, вертолёте, наземном агрегате или электронном блоке подтверждают по каталогу деталей, электрической схеме или утверждённой документации. Одного нахождения в авиационной категории для этого недостаточно.

Идентификация и заказ

Обозначение встречается в вариантах ВВФ-112М; ВВФ112М; VVF-112M; VVF112M. Это варианты записи и поиска; суффикс, знак приёмки или код исполнения на шильдике сохраняют самостоятельное значение.

В запросе указывают полную маркировку, количество, требуемое состояние, комплектность и необходимость документации. Другие модели представлены в категории «Вентиляторы охлаждения». Наличие и комплект паспорта или результатов проверки подтверждаются отдельно для предлагаемого изделия.
