40ВО-6,5-2А
Осевой вентилятор
Описание

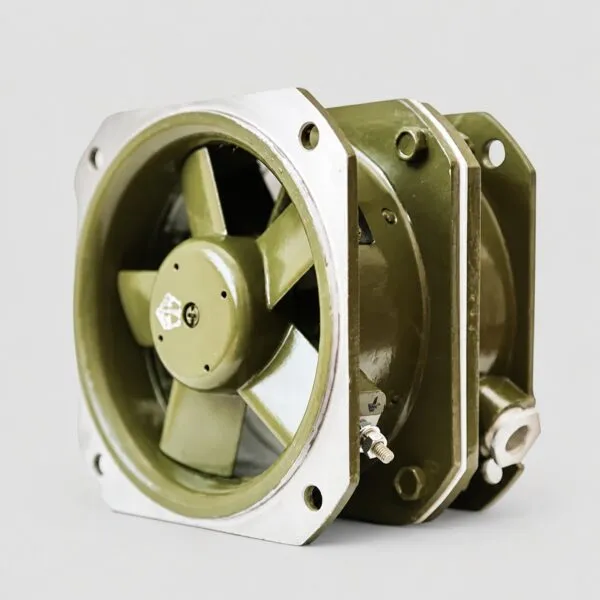

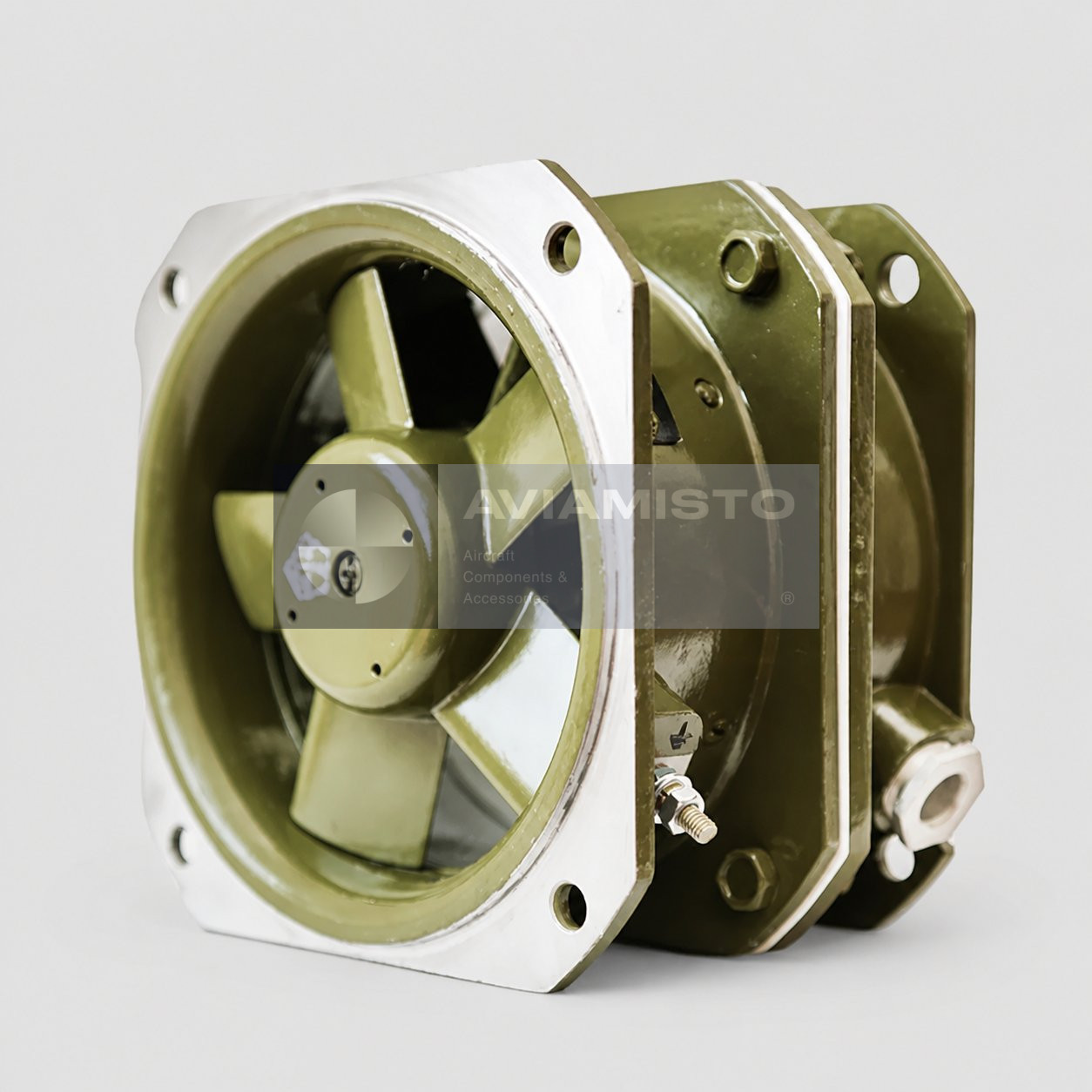

Авиационный вентилятор 40ВО-6,5-2А
40ВО-6,5-2А — трёхфазный осевой вентилятор охлаждения оборудования, создающий управляемый воздушный поток в составе установки, определённой документацией воздушного судна или аппаратуры. Основой идентификации служит полное обозначение: сходные габариты, внешний вид двигателя или одинаковое напряжение не подтверждают взаимозаменяемость.
Вентилятор преобразует мощность двигателя в воздушный поток, однако результат в системе зависит от давления, сопротивления тракта, монтажа и условий работы. В этой карточке подтверждённые данные 40ВО-6,5-2А отделены от общих сведений о семействе.
Полное описаниеСвернуть описание
Назначение и подтверждённая применяемость
Применение: Направленное охлаждение радиоэлектронного и другого установленного оборудования. Источник данных — каталог КРЗЭД. Указание типа воздушного судна описывает документированное применение, но не означает совместимость со всеми модификациями и вариантами установки.
В работе вентилятор взаимодействует с цепью питания, защитной аппаратурой, проводкой или разъёмом, крепёжными элементами и воздушным трактом. Для корректной проверки необходимы правильная полярность или чередование фаз, свободные вход и выход воздуха и надёжное крепление.
Идентификация и связанные изделия
В исходной кириллической маркировке 40ВО-6,5-2А используется десятичная запятая; в латинской записи и стабильном URL применяется точка. Для сравнения в каталоге представлены 220ВО-12-2А and 25ВО-5-2. Эти ссылки используются для навигации и сопоставления устройств, но не являются заявлением о взаимозаменяемости.
При осмотре снятого изделия фиксируют полную маркировку, суффикс, серийный номер или номер чертежа, разъём, направление потока и установочные размеры. Фотографии шильдика и места установки помогают различать внешне похожие исполнения.
Монтаж и техническое обслуживание
До установки проверяют корпус, рабочее колесо или винт, двигатель, крепёж, разъём или выводы и монтажные точки. Вращающаяся часть должна двигаться свободно, без касаний, деформации и посторонних предметов. Электрические испытания выполняют только с документированным питанием и защитой.
При обслуживании контролируют загрязнение, посторонний шум, вибрацию, потребляемый ток, нагрев и фактический воздушный поток. Разборку, смазку, балансировку и замену деталей проводят только по утверждённой процедуре для точного исполнения.
Заказ 40ВО-6,5-2А
В запросе указывают полную маркировку 40ВО-6,5-2А, количество, требуемое состояние, комплектность и документацию. Состояние, объём проверки, год выпуска и принадлежности подтверждаются для конкретного предложения. Другие изделия представлены в категории «Вентиляторы охлаждения».
Технические характеристики
- Наименование
- 40ВО-6,5-2А
- Тип изделия
- Трёхфазный осевой вентилятор охлаждения оборудования
- Основное обозначение
- 40ВО-6,5-2А
- Альтернативные обозначения
- 40ВО-6,5-2А; 40ВО6,5-2А; 40 ВО 6,5 2А; 40VO-6.5-2A
- Применяемость
- Направленное охлаждение радиоэлектронного и другого установленного оборудования
Все характеристикиСвернуть характеристики
- Техническая основа
- АМИВ.630250.009 ТУ
- Питание
- 220 ±11 В, 400 ±20 Гц, трёхфазное
- Производительность
- 400 м³/ч
- Полное давление
- 60 кгс/м²
- Потребляемая мощность
- Не более 170 Вт
- Частота вращения
- Не менее 11 000 об/мин
- Потребляемый ток
- Не более 0,70 А
- Масса
- Не более 1,65 кг
- Уровень звука
- Не более 75 дБА
- Габаритные размеры
- 151 × 151 × 111 мм
- Монтажные отверстия
- Диаметр 7 мм
- Основание подбора
- Полная маркировка, суффикс, электрические параметры, воздушный тракт, разъём и геометрия крепления
- Взаимозаменяемость
- Только при подтверждении каталогом деталей или утверждённой документацией
- Документация
- Паспорт изделия и применимая монтажная или эксплуатационная документация
- Категория
- Вентиляторы охлаждения
