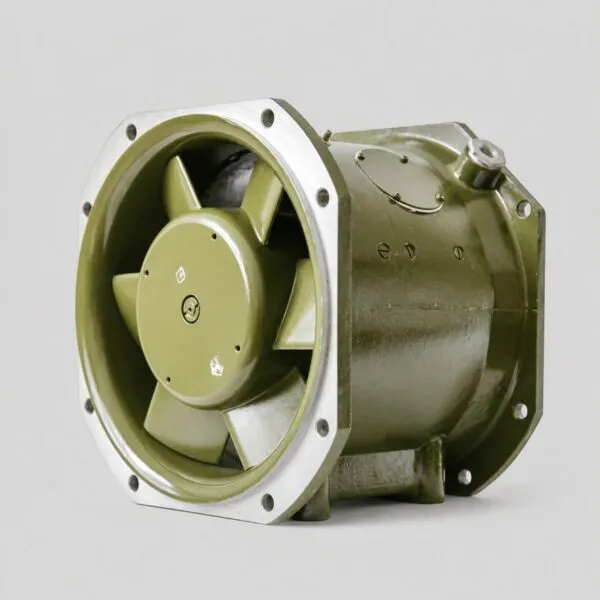

25ВО-5-2

Назначение и принцип работы

Осевой вентилятор перемещает воздух преимущественно вдоль оси вращения. В составе оборудования воздушный поток отводит тепло от электронных блоков и проходит через предусмотренный воздуховод, кожух или вентиляционный тракт. Фактическая работа системы зависит от сопротивления входа и выхода, монтажных зазоров, направления вращения и состояния рабочего колеса.

Для 25ВО-5-2 подтверждённая производительность составляет 250 м³/ч, полное давление — 45 кгс/м². Это параметры конкретной модели, а не общие значения, перенесённые с другого изделия семейства ВО. Это компактное исполнение на 250 м³/ч из семейства АМИВ.630250.018 ТУ. В заводской таблице также упоминается версия с индексом Г, но этот индекс не добавляется к обозначению данной карточки.

Питание и номинальные параметры

Подтверждённое питание — 220 ±11 В переменного тока при частоте 400 ±20 Гц. Потребляемая мощность — Не более 75 Вт, ток — Не более 0,5 А, частота вращения — Не менее 10 800 об/мин. Уровень звука — Не более 73 дБА. Схему подключения, чередование фаз, защитные устройства и разъём сверяют по паспорту и документации оборудования до подачи питания.

Габариты составляют 86 × 101 × 95 мм. Значение помогает идентифицировать исполнение и проверить место установки, но не заменяет габаритный чертёж. Ограничения по ресурсу и хранению подтверждают по паспорту поставляемого исполнения.

Монтаж и техническое обслуживание

Перед установкой осматривают корпус, рабочее колесо, крепления, электрические выводы или разъём, защитные элементы и всю маркировку. Без подачи питания проверяют свободное вращение и соответствие направления потока вентиляционному тракту. Нельзя подавать параметры питания от похожей модели, если полное обозначение не подтверждено.

При обслуживании контролируют загрязнение, посторонний шум, вибрацию, перегрев, ток и снижение воздушного потока. Допуски и методику проверки определяют паспорт изделия и документация обслуживаемого оборудования. Разборку, смазку или замену внутренних элементов выполняют только при наличии соответствующей ремонтной процедуры.

Идентификация и заказ

Варианты поиска и идентификации: 25ВО-5-2; 25ВО5-2; 25 ВО 5 2; 25VO-5-2. Визуально похожие кириллические и латинские буквы являются разными символами в базах данных. Поэтому шильдик сверяют посимвольно, включая индексы, дефисы и обозначение технических условий.

В запросе указывают точное исполнение, требуемое состояние, комплект поставки и документацию. По возможности прикладывают фотографии шильдика, разъёма и монтажной поверхности. Это исключает подбор только по производительности, напряжению или размерам корпуса.

Связанные вентиляторы

Другие изделия для охлаждения оборудования собраны в категории Вентиляторы охлаждения и вентиляции. Близкие позиции каталога: 123ВО-9-2 и 220ВО-6-2. Эти ссылки используются для навигации внутри функциональной группы и не означают взаимозаменяемость.

При запросе Aviamisto может подтвердить маркировку предлагаемого экземпляра, доступную документацию, комплектность и актуальные коммерческие условия. Окончательную пригодность определяют по руководству оборудования, монтажному чертежу и паспорту изделия.
