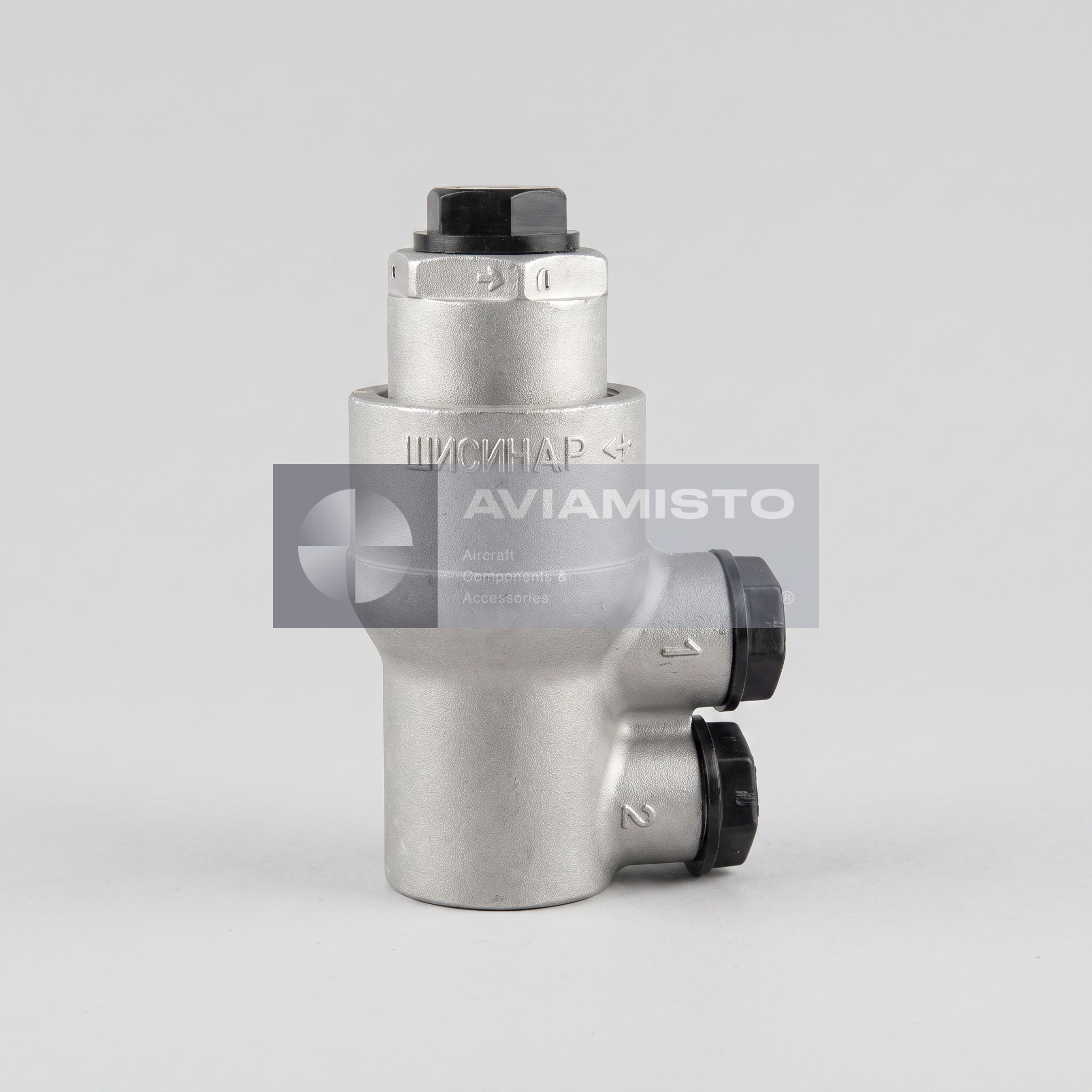

ГА 111А

Как работает агрегат ГА 111А

При подаче управляющего давления внутренний элемент открывает сообщение с цилиндром. После снятия управляющей команды замок удерживает рабочую среду в запертой полости и помогает сохранить положение исполнительного механизма. Встроенный термоклапан является отдельной защитной ступенью: он разгружает замкнутый объём при повышении давления из-за температурного расширения. Такая функция не превращает замок в распределитель или регулятор постоянного давления. В исправной системе результат зависит от чистоты рабочей среды, состояния седла и уплотнений, отсутствия повреждений резьбы и правильной ориентации корпуса. Если подключённый механизм не удерживает положение или в линии падает давление, проверяют не только ГА 111А, но также насос, фильтр, трубопроводы, штуцеры, исполнительный цилиндр и соседнюю арматуру.

Рабочие параметры и присоединение

Опубликованные каталожные данные указывают номинальное давление 16,5 МПа / 165 кгс/см², пропускную способность 15 л/мин, гидравлическое сопротивление не более 0,3 МПа / 3 кгс/см² при номинальном расходе, температурный диапазон от −60 °C до +90 °C и параметр открытия: термоклапан открывается при 20 МПа / 200 кгс/см². Масса: не более 0,31 кг. Присоединения: Д1 М12×1; Д2 М10×1; Д3 М12×1. Эти величины помогают отличить изделие от внешне похожих позиций и проверить соответствие монтажному месту. Точная применяемость исполнения А на воздушных судах не была независимо подтверждена в просмотренной открытой документации. Перед установкой следует сверить параметры с паспортом, действующей редакцией технических условий и документацией конкретного воздушного судна. Если на поставляемом изделии или в паспорте указано другое исполнение, приоритет имеет документация самого агрегата.

Установка ГА 111А и подтверждённая применяемость

Область установки: Совместимые напорная и управляющая линии силового цилиндра. Надёжно подтверждённый тип самолёта или вертолёта для этого исполнения в просмотренной открытой документации не найден. Поэтому применяемость не выводится по внешнему сходству или соседнему обозначению серии: её необходимо установить по IPC, РТЭ, схеме системы или паспорту конкретного изделия. При техническом обслуживании обычно проверяют маркировку, направление потока, герметичность соединений, состояние корпуса и отсутствие загрязнений. Подбор только по диаметру или фотографии недопустим: одинаковый внешний корпус может использоваться с иной рабочей средой, резьбой, пропускной способностью либо настройкой. Сопряжённые насосы, цилиндры и распределители являются элементами одной системы, но не заменяют этот агрегат и не должны описываться как взаимозаменяемые товары. До монтажа проверяют отсутствие коррозии, повреждений резьбы и следов неправильного хранения, а после подключения проводят предусмотренную документацией проверку герметичности и работоспособности. Допустимое испытательное давление, метод консервации и порядок расконсервации нельзя назначать по общему описанию серии: эти сведения берут из паспорта или утверждённой ремонтной документации. При выявлении расхождения между маркировкой и сопроводительными документами изделие не устанавливают до уточнения исполнения.

Обозначения, документы и связанные изделия

Основное русское обозначение: ГА 111А. В каталогах, складских перечнях и экспортной переписке встречаются варианты: ГА-111А; ГА111А; GA 111A; GA-111A; GA111A. Они приведены для поиска и идентификации одной позиции, а не для создания разных изделий. Перед заказом рекомендуется указать полную маркировку, тип системы, рабочую среду, монтажное место, состояние, требуемую комплектность и необходимость паспорта либо протокола проверки. В разделе клапанов и гидроагрегатов также представлены связанные позиции: ГА 111, ГА 111Н, ОК 10А, ОК 18А. Это изделия одной товарной и функциональной группы; наличие внутренней ссылки не означает их совместимость или взаимозаменяемость. Окончательное решение принимают по каталогу деталей и утверждённой документации борта. Серийный номер, дата выпуска и фактическая комплектность подтверждаются отдельно для конкретной единицы поставки.
