АЗР-2

Конструкция

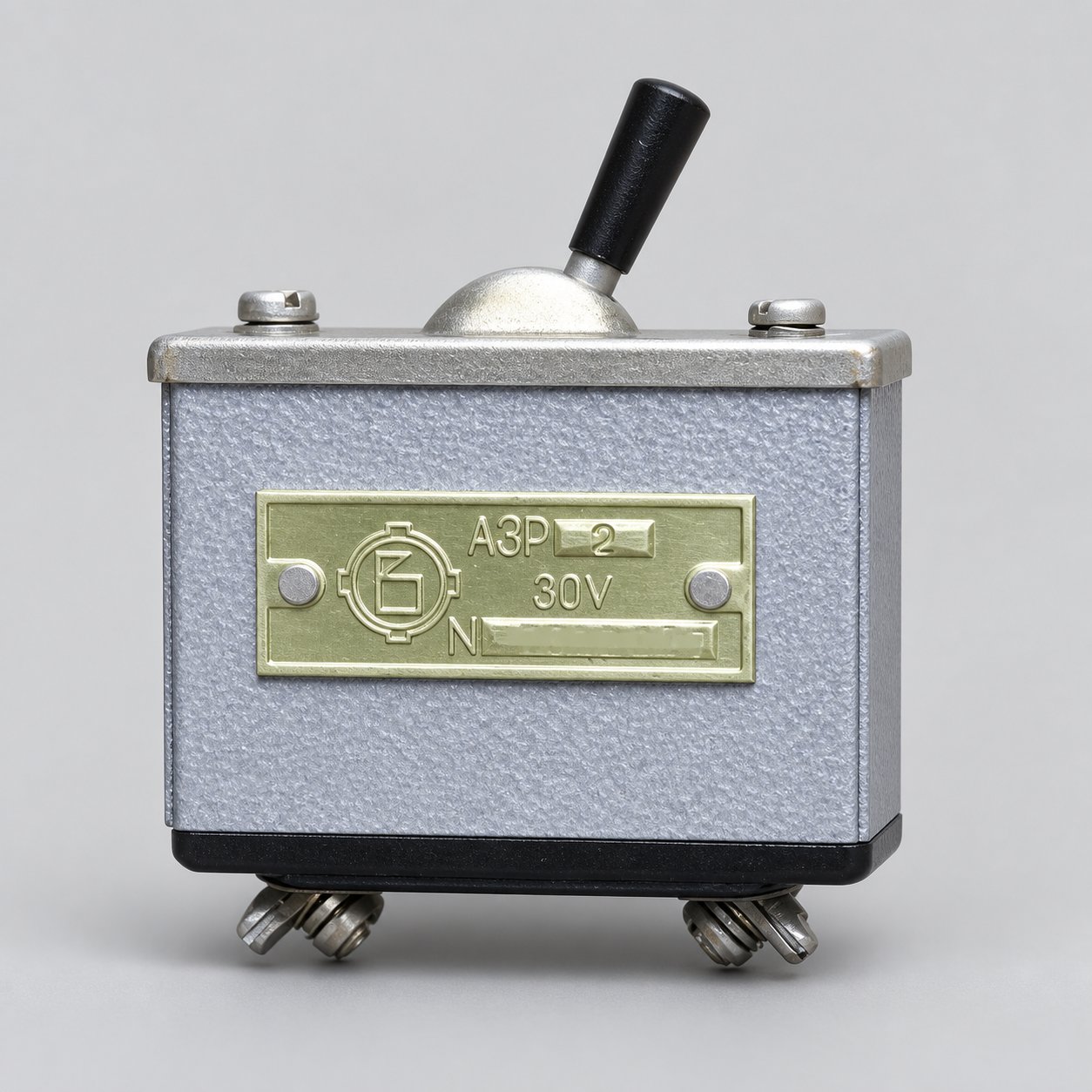

АЗР имеет пылебрызгозащищённый металлический корпус, рычажное управление, два вывода и свободное расцепление управляющей и контактной систем. Удержание рукоятки во включённом положении не препятствует автоматическому отключению. Обычное исполнение рассчитано на нормальное освещение панели; у вариантов с индексом К торец рукоятки окрашен белым для красного освещения.

При поставке сверяют маркировку 2 А, класс 30 В и полное обозначение. Другие исполнения: АЗК3-35 и АЗК3-40. Точное исполнение выбирают по полному обозначению.

Эксплуатационные параметры

Номинальное напряжение сети — 27 В постоянного тока ±10%. Падение напряжения между шинами подвижного и неподвижного контактов без цепи биметалла при номинальном токе — не более 180 мВ. Диапазон температур — от −60 до +60 °C, режим работы длительный, ресурс коммутации — 10 000 циклов включения и отключения номинального тока активной нагрузки.

Автомат крепится двумя винтами. Степень защиты корпуса — IP30, выводов — IP00; климатические исполнения — УХЛ3 и Т3. Семейные значения не заменяют проверку токовой настройки, момента затяжки и паспорта. При входном контроле фиксируют полную маркировку, плавность хода рычага, состояние клемм и соответствие утверждённой ведомости фидеров. После срабатывания механизм должен возвращаться только в порядке, установленном руководством, без принудительного удержания и обхода свободного расцепления. Результат проверки записывают в принятую форму контроля конкретного изделия.

Осмотр и запрос

Проверяют корпус, рычаг, винты крышки, шильдик, изолирующее основание и выводы: недопустимы трещины, перегрев, коррозия, люфт и ремонт без сопроводительной документации. До установки сверяют ток, напряжение сети, сечение проводника и крепление. Общий контекст дан в статье Wikipedia об автоматическом выключателе. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗР-2 / AZR-2, количество и документы.
