АЗК3-35
Автомат защиты сети
Описание
АЗК3-35: трёхполюсный кнопочный автомат на 35 А
АЗК3-35 — исполнение на 35 А семейства трёхполюсных кнопочных авиационных автоматов АЗК3. Латинская запись — AZK3-35. Автомат защищает трёхфазные цепи переменного тока от недопустимой перегрузки и токов короткого замыкания. Полная маркировка и номинал должны совпадать с утверждённой электрической схемой и каталогом деталей.
Полное описаниеСвернуть описание
Конструкция

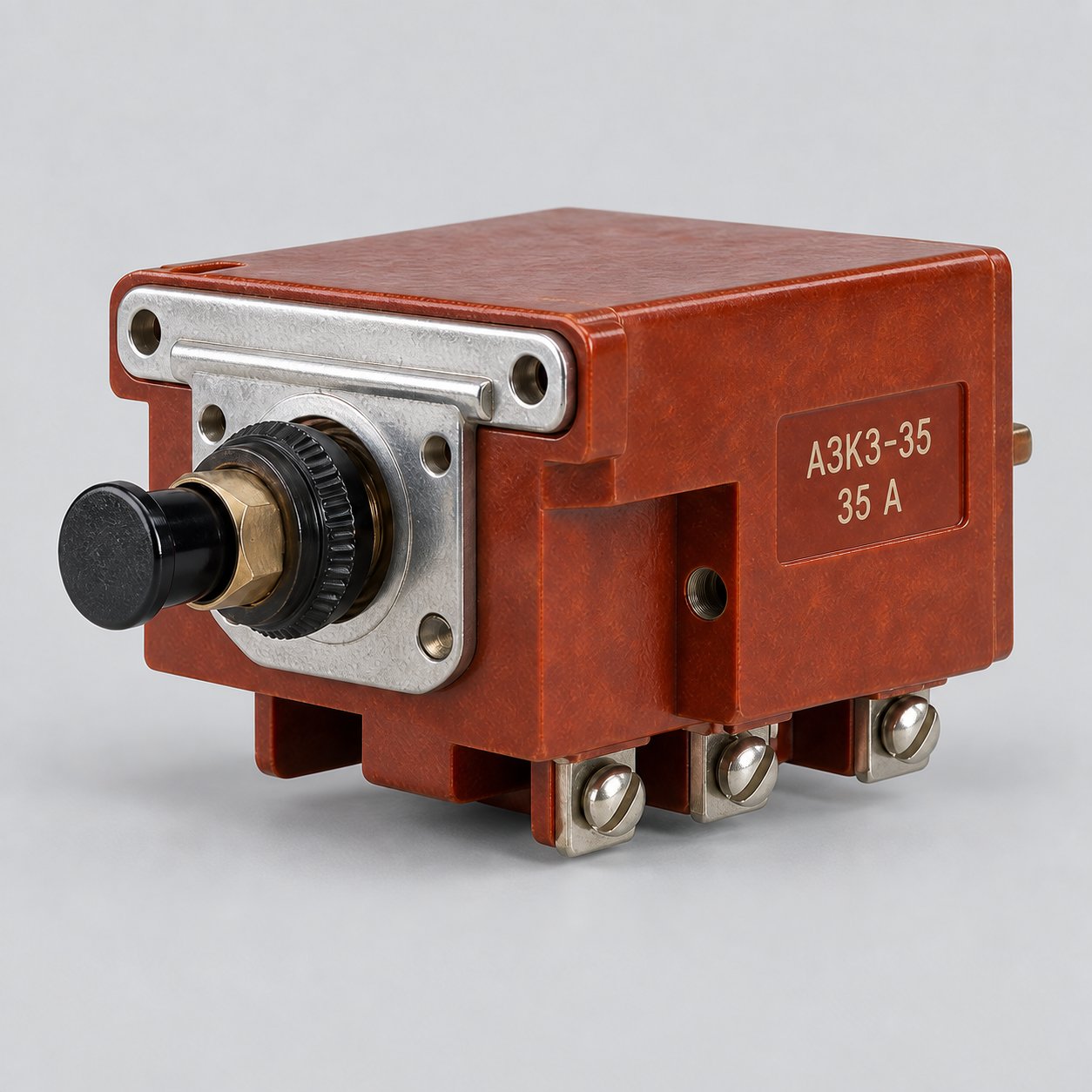

Каталог показывает компактный коричневый фенольный корпус, переднюю металлическую монтажную скобу, чёрную кнопку и три фазных вывода. Кнопка обеспечивает ручное управление, а механизм свободного расцепления отключает защищаемую цепь при срабатывании расцепителя. Семейство электрически и механически отличается от однополюсных АЗК1М и рычажных АЗЗ.
Размеры по каталожному чертежу: ширина 56 мм, высота корпуса 60 мм, глубина 23 мм; масса — не более 140 г. Сравнивают корпус, скобу, кнопку, ряд выводов и полную маркировку АЗК3-35. Другие номиналы: АЗК3-40 и АЗК3-50. Точное исполнение выбирают по полному обозначению.
Электрические параметры
Каталог производителя указывает линейное напряжение 200 В с допуском +7/−13 В, фазное напряжение 115 В с допуском +4/−7 В, частоту 400 ±20 Гц и коэффициент мощности не менее 0,5. Для АЗК3-35 при +20 ±5 °C граничный ток составляет не более 1.9 Iном при нагрузке одного полюса и 1.5 Iном при нагрузке трёх полюсов.
При −60 ±3 °C соответствующие пределы равны 2.3 Iном для одного полюса и 1.8 Iном для трёх полюсов. Время срабатывания теплового расцепителя — до 15 минут. Для семейства также указаны температура от −60 до +60 °C и влажность до 98% при +40 °C. Приёмку выполняют по паспорту и 8Ю3.619.272 ТУ.
Как заказать
Перед установкой проверяют фенольный корпус, металлическую скобу, кнопку, выводы и монтажные точки: недопустимы трещины, перегрев, коррозия и несанкционированный ремонт. Сверяют трёхфазную сеть, напряжение, частоту, номинал и порядок выводов. Функциональную проверку проводят по разрешённой методике с корректным трёхполюсным подключением.
Общий контекст приведён в статье Wikipedia о бортовой системе электроснабжения. Другие позиции находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗК3-35 / AZK3-35, количество и требуемые документы.
Технические характеристики
- Тип изделия
- Трёхполюсный кнопочный авиационный автомат защиты
- Основное обозначение
- АЗК3-35
- Латинское обозначение
- AZK3-35
- Семейство
- АЗК3
- Номинальный ток
- 35 А
Все характеристикиСвернуть характеристики
- Количество защищаемых полюсов
- 3
- Род тока
- Трёхфазный переменный ток
- Функция защиты
- Защита от перегрузки и короткого замыкания
- Ручное управление
- Кнопка
- Механизм
- Тепловой расцепитель со свободным расцеплением
- Корпус
- Фенольный изолирующий корпус
- Монтаж
- Передняя металлическая панельная скоба
- Фазные выводы
- Три
- Номинальное линейное напряжение
- 200 В
- Допуск линейного напряжения
- +7/−13 В
- Номинальное фазное напряжение
- 115 В
- Допуск фазного напряжения
- +4/−7 В
- Частота
- 400 ±20 Гц
- Минимальный коэффициент мощности
- cos φ ≥ 0,5
- Граничный ток при +20 °C, один полюс
- ≤ 1.9 × Iном
- Граничный ток при +20 °C, три полюса
- ≤ 1.5 × Iном
- Граничный ток при −60 °C, один полюс
- ≤ 2.3 × Iном
- Граничный ток при −60 °C, три полюса
- ≤ 1.8 × Iном
- Время срабатывания теплового расцепителя
- До 15 мин
- Рабочая температура
- От −60 до +60 °C
- Относительная влажность
- До 98% при +40 °C
- Максимальная масса
- 140 г
- Каталожная ширина
- 56 мм
- Каталожная высота корпуса
- 60 мм
- Каталожная глубина
- 23 мм
- Технические условия
- 8Ю3.619.272 ТУ
- Альтернативные записи
- АЗК3 35; АЗК335; AZK3 35; AZK335
