АЗП-8М
Защита перенапряжения
Описание
АЗП-8М: автомат защиты сети постоянного тока от перенапряжения
АЗП-8М — автомат защиты от перенапряжения, применяемый в системах генерирования постоянного тока воздушных судов. Латинская запись — AZP-8M. Изделие реагирует на аварийное повышение напряжения при перевозбуждении генератора или отказе регулятора и через цепи управления инициирует отключение генератора и гашение поля. Серия и схема включения должны совпадать с утверждённой документацией.
Полное описаниеСвернуть описание
Назначение и конструкция

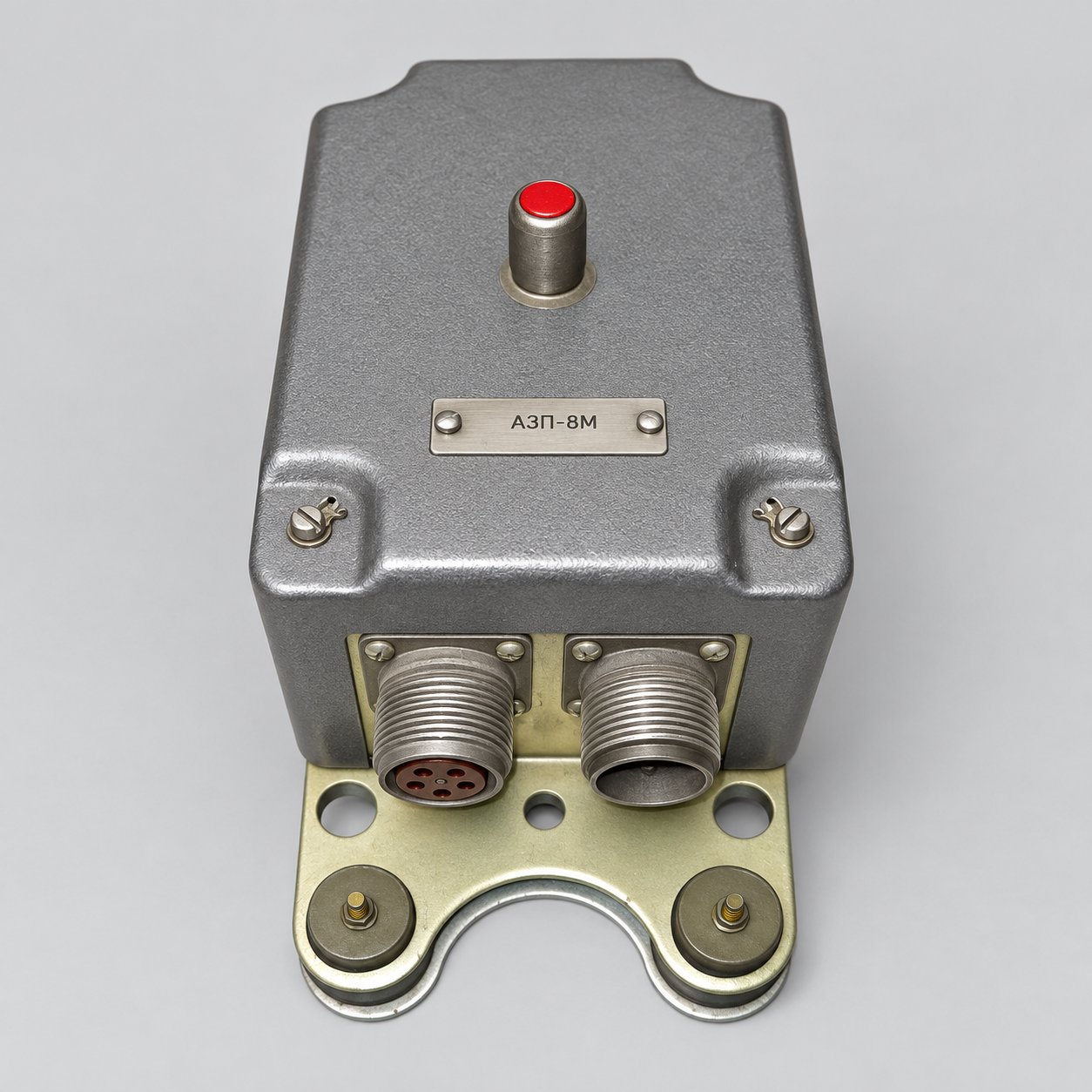

В эксплуатационных материалах указаны реле замедленного действия, вспомогательные электромагнитные реле, контактор и резисторы в металлическом корпусе. Задержка исключает срабатывание от кратковременных коммутационных перенапряжений. Снаружи расположены монтажный кронштейн, два многоконтактных разъёма и верхний контрольный элемент.
Для четвёртой серии приведено срабатывание при напряжении на обмотке возбуждения 26,5–28 В и ток силовых контактов не более 15 А. В других руководствах системный порог описан как 29–33 В в зависимости от серии и схемы, поэтому точное значение берут из паспорта. Позиции АЗК3-35 и АЗК3-40 показаны только для сравнения исполнений.
Технические параметры
Устройство защищает сеть постоянного тока от перенапряжения вследствие перевозбуждения генератора. Оно работает в цепочке регулирования и дифференциально-минимальной защиты, предусмотренной конкретной конструкцией. Распиновка, порог, задержка и методика испытания являются данными исполнения и проверяются до монтажа. Сходный металлический корпус не подтверждает электрическую эквивалентность.
Стендовая проверка требует регулируемого источника, измеряемого нарастания напряжения, безопасной изоляции нагрузки и утверждённой последовательности. Автомат должен игнорировать допустимый краткий переходный процесс и сработать при нормированном устойчивом условии. Приёмочная запись должна содержать серию изделия, фактическое напряжение срабатывания, время реакции, состояние контактов и указание возврата схемы в исходное безопасное состояние после испытания.
Осмотр и запрос
Проверяют корпус, разъёмы, кронштейн, верхний элемент, крепёж, пломбы и шильдик: недопустимы коррозия, удары, перегрев и ремонт без сопроводительной документации. Изделие с неизвестной серией или распиновкой не подключают. Общий контекст приведён в статье Wikipedia о перенапряжении. Другие изделия находятся в категории Aviamisto «Автоматы защиты». В запросе указывайте АЗП-8М / AZP-8M, серию, количество, документы и параметры защищаемой системы генератора постоянного тока.
Технические характеристики
- Тип изделия
- Авиационный автомат защиты от перенапряжения
- Основное обозначение
- АЗП-8М
- Латинское обозначение
- AZP-8M
- Семейство
- АЗП-8М
- Защищаемая система
- Система генерирования постоянного тока
Все характеристикиСвернуть характеристики
- Функция
- Защита от перенапряжения генератора
- Причина аварии
- Перевозбуждение генератора или отказ регулятора
- Выходное действие
- Отключение генератора и гашение поля
- Назначение задержки
- Отстройка от кратких коммутационных перенапряжений
- Внутренние элементы
- Реле замедленного действия, вспомогательные реле, контактор и резисторы
- Порог четвёртой серии по обмотке возбуждения
- 26,5–28 В
- Максимальный ток цепи силовых контактов
- 15 А
- Диапазон срабатывания системы
- 29–33 В в зависимости от серии и установки
- Корпус
- Металлический
- Внешние соединения
- Два многоконтактных разъёма
- Крепление
- Специальный кронштейн
- Верхний элемент
- Контрольный элемент
- Порядок испытания
- Руководство по технической эксплуатации
- Альтернативные записи
- АЗП 8М; АЗП8М; AZP 8M; AZP8M
