А-036-1

А-036-1 в системе радиовысотомера А-036

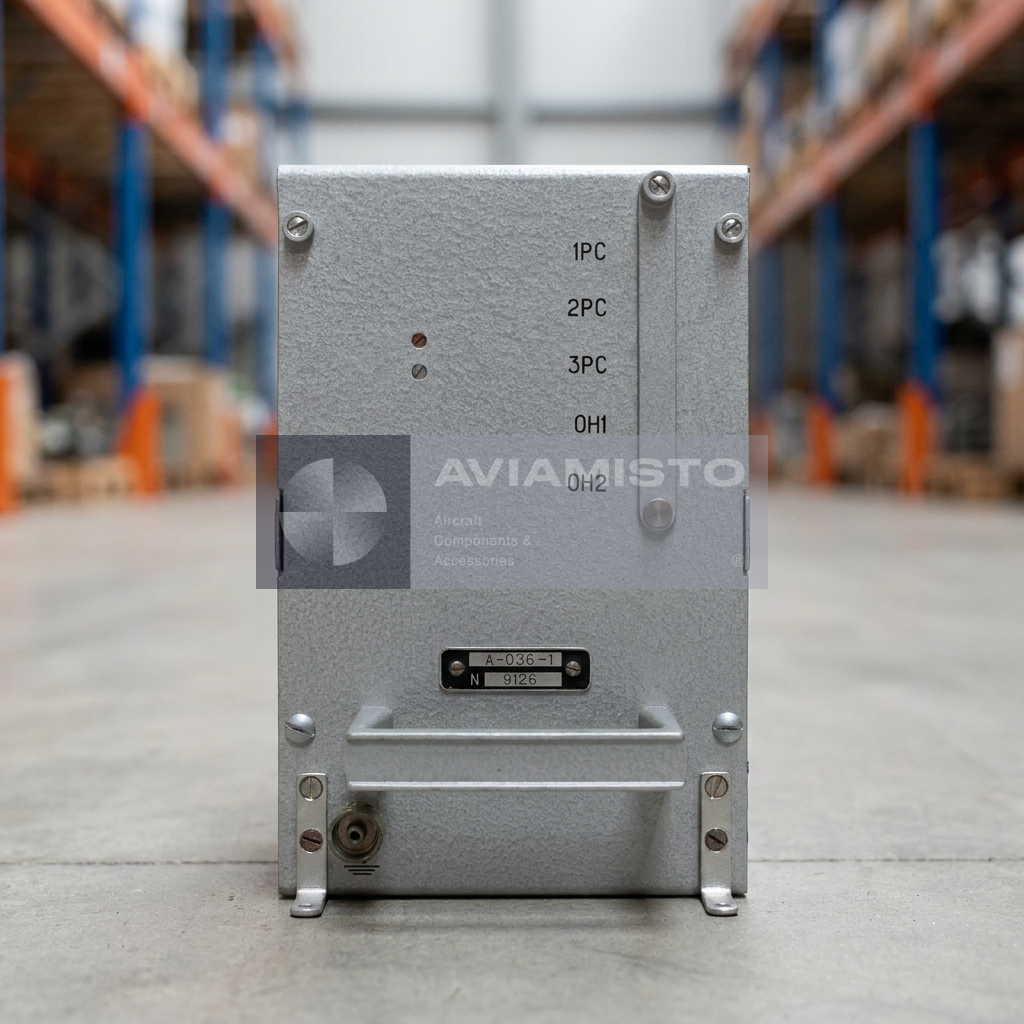

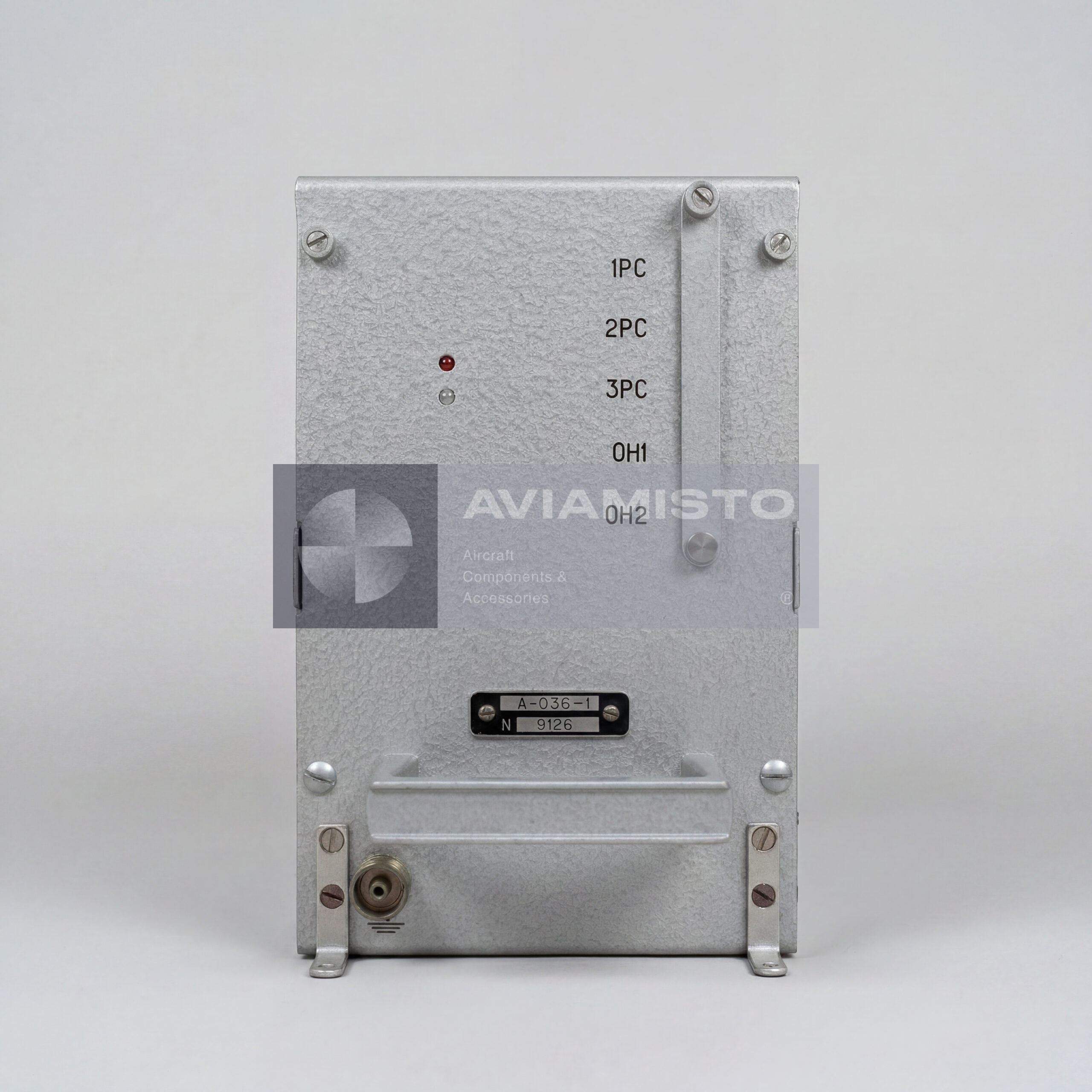

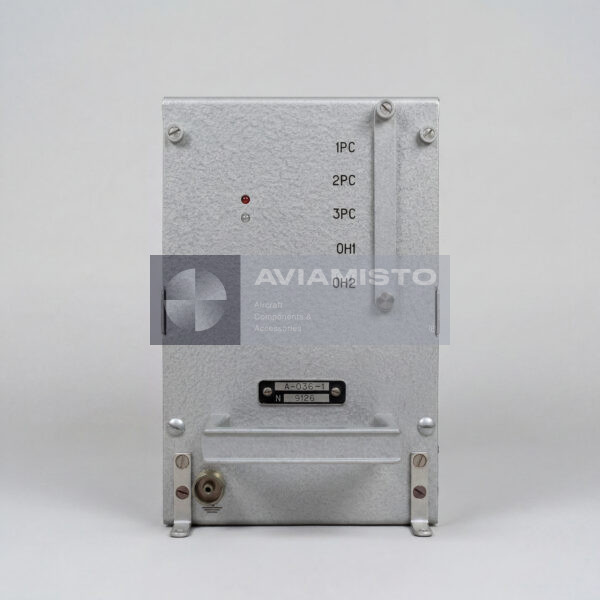

А-036-1 — приемопередающий блок радиовысотомера, который является основным электронным узлом системы А-036. Блок предназначен для измерения истинной высоты воздушного судна над земной или водной поверхностью радиочастотным методом. Это не указатель на приборной панели, а аппаратурный блок, который формирует и обрабатывает сигнал радиовысотомера. Уже дальше измеренная высота передается на кабинные указатели, цепи сигнализации и другие связанные системы, если это предусмотрено комплектацией борта.

Принцип измерения высоты блоком А-036-1

А-036-1 работает по принципу частотной модуляции. Блок излучает радиосигнал в направлении подстилающей поверхности и принимает отраженный сигнал обратно. По разнице между переданным и принятым сигналом аппаратура определяет истинную высоту над поверхностью под воздушным судном. Такая высота отличается от барометрической: радиовысотомер показывает именно фактический запас до земли или воды. Поэтому данные А-036-1 важны при снижении, заходе на посадку, висении, полете над водой и других низковысотных режимах.

Рабочая роль А-036-1 на малых высотах

Система с блоком А-036-1 применяется там, где экипажу или автоматическим системам нужна непрерывная информация о малой высоте. В стандартном применении диапазон измерения может составлять до 750 метров, а для отдельных модификаций — до 1500 метров. Точный диапазон зависит от исполнения радиовысотомера и установленного комплекта оборудования. Поэтому при подборе блока нельзя ориентироваться только на общее название А-036. Нужно сверять модификацию, документацию, сопрягаемые указатели и конфигурацию конкретного воздушного судна.

Применение А-036-1 на воздушных судах

Приемопередатчик А-036-1 устанавливается на различных типах воздушных судов, где требуется измерение истинной высоты на малых высотах. К типовым платформам относятся вертолеты Ми-8МТ, Ми-17, Ми-26, Ка-32 и другие борта с совместимыми комплектами радиовысотомера А-036. Конкретная применяемость зависит от модификации воздушного судна, установленного оборудования, схемы кабельной сети и эксплуатационной документации. Перед поставкой или заменой блок нужно сверять с каталогом деталей и документацией авионики.

Интеграция А-036-1 с оборудованием системы

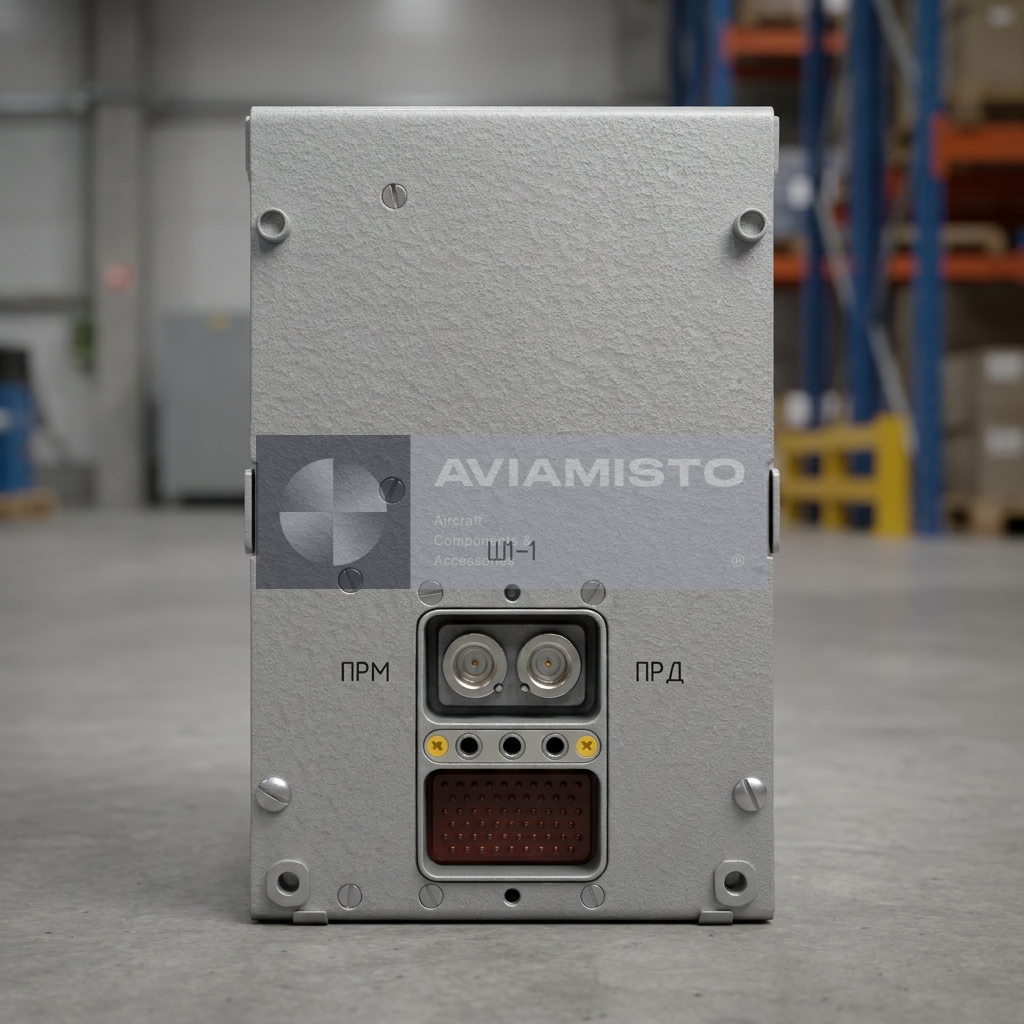

А-036-1 работает вместе с передающей и приемной антеннами, кабинными указателями высоты, цепями предупреждения и кабельными линиями. В ряде конфигураций он может быть связан с указателями семейства А-034-4 или другими совместимыми приборами индикации радиовысоты. Обычно блок устанавливается в отсеке авионики и крепится на виброизолированной раме. При неисправности радиовысотомера проверять нужно не только сам приемопередатчик, но и антенны, кабели, разъемы, питание, указатель и защитные элементы системы.

Основные технические особенности А-036-1

Рабочая частота А-036-1 находится в зоне около 4300 МГц, а для системы обычно указывается диапазон 4200–4400 МГц. Блок использует частотную модуляцию с девиацией частоты 45 МГц. Мощность передатчика составляет около 0,15 Вт, чувствительность приемника — −87 дБ/Вт. Питание осуществляется от бортовой сети 27 В постоянного тока, а время готовности составляет не более 3 секунд. Эти данные нужно сверять по паспорту конкретного изделия, так как исполнения и комплекты радиовысотомера могут отличаться.

Идентификация и поставка А-036-1

При заказе лучше указывать полное обозначение А-036-1. В англоязычных материалах также может использоваться запись A-036-1, но для русской карточки и документации корректнее применять кириллическое обозначение. Дополнительные названия вроде “приемопередатчик радиовысотомера А-036” или “блок радиовысотомера малых высот” можно использовать как пояснение. Перед установкой проверяют состояние блока, паспорт, историю хранения, разъемы, комплектность, совместимость с виброрамой, результаты проверки и соответствие установленной системе ВС.

Наименование изделия: Приемопередатчик радиовысотомера
Обозначение: А-036-1
Тип изделия: Приемопередающий блок радиовысотомера
Функция: Измерение истинной высоты радиочастотным методом
Применение / Где используется: Авиационные системы измерения малой высоты
Система / Место установки: Радиовысотомер А-036; оборудование воздушных данных / навигационное оборудование
Диапазон измерения: 0–750 м; до 1500 м в зависимости от модификации
Рабочая частота: Около 4300 МГц; диапазон системы 4200–4400 МГц
Тип модуляции: Частотная модуляция, ЧМ
Девиация частоты: 45 МГц
Мощность передатчика: Около 0,15 Вт
Чувствительность приемника: −87 дБ/Вт
Погрешность измерения до 10 м: ±0,6 м
Погрешность измерения выше 10 м: ±6% от измеряемой высоты
Рабочее напряжение: 27 В постоянного тока, +2,4 / −3,0 В
Потребляемый ток: ≤0,5 А
Время готовности: ≤3 с
Масса: Около 6 кг
Установка: На виброизолированной раме, обычно в отсеке авионики
Связанное оборудование: Передающая и приемная антенны, указатели высоты типа А-034-4, цепи сигнализации, кабельные жгуты
Типовое применение: Ми-8МТ, Ми-17, Ми-26, Ка-32 и другие совместимые воздушные суда
Состояние: В зависимости от поставки
Альтернативные обозначения: А-036-1; A-036-1; приемопередатчик радиовысотомера А-036; блок радиовысотомера малых высот
Техническая документация: Паспорт изделия и эксплуатационная документация
