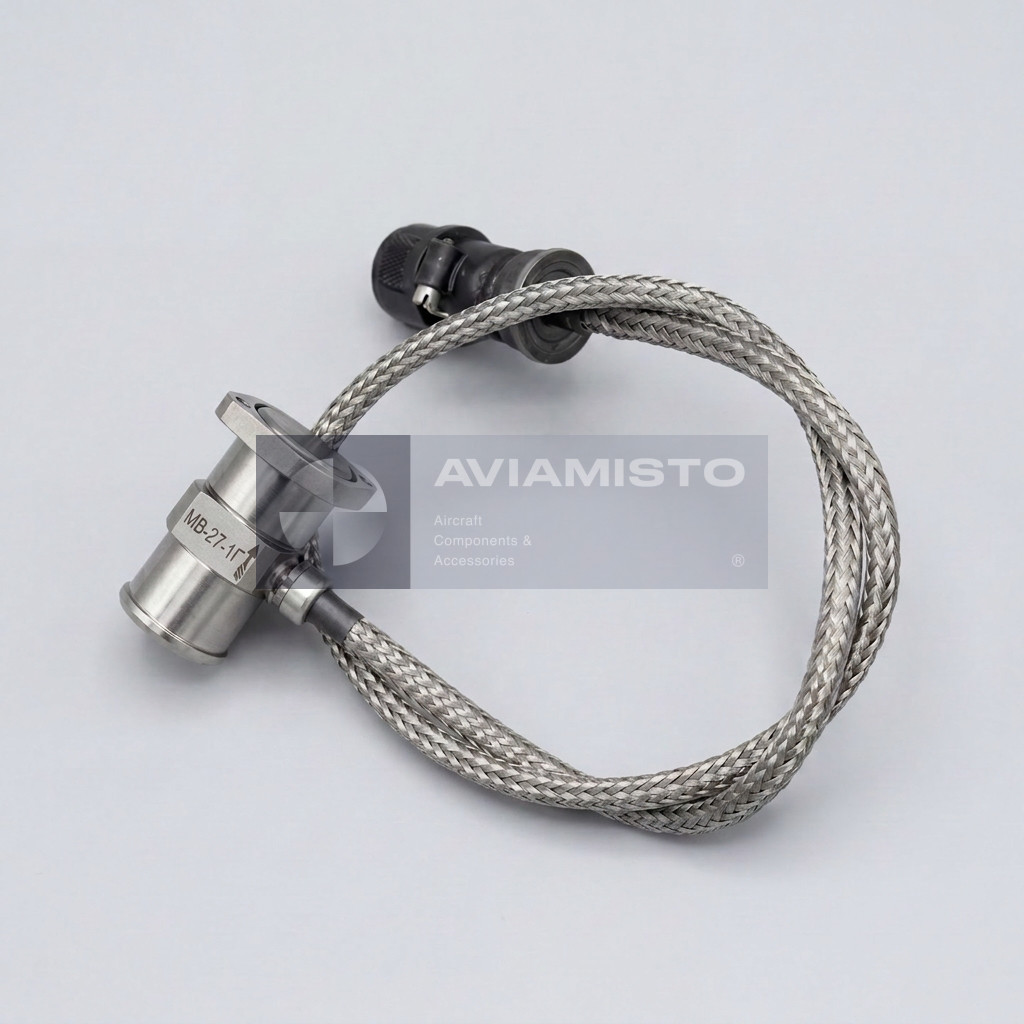

МВ-27-1Г

Принцип измерения МВ-27-1Г

Существующая техническая запись карточки определяет исполнение как пьезоэлектрический вибропреобразователь. Механические колебания преобразуются в электрический сигнал для аппаратуры виброконтроля; точный коэффициент преобразования и частотную характеристику необходимо брать из паспорта конкретного изделия.

Измерительный тракт обычно включает корпусной датчик, кабель или разъём, согласующий блок и указатель либо блок сигнализации. Нарушение экранирования, плохой контакт или повреждение крепления способны имитировать повышенную вибрацию. При поиске неисправности проверяют весь тракт и сопоставляют показания с режимом двигателя или агрегата, указанным в руководстве.

Авиационное применение

Открытые авиационные документы подтверждают МВ-27-1Г как датчик вибрации авиационного оборудования и двигателя «88» в контексте эксплуатации МиГ-29. Это уточняет назначение карточки: ранее приведённую общую ссылку на вертолёты нельзя считать подтверждением применяемости.

Монтажная поверхность должна быть чистой и соответствовать чертежу, а направление чувствительности — схеме установки. Люфт, загрязнение или несоответствующий крепёж изменяют механическую связь с контролируемым узлом. Для МВ-27-1Г отдельно проверяют исполнение разъёма или кабеля, допустимую температуру места установки и отсутствие натяжения проводки.

Установка и работа в системе

Датчик работает совместно с согласованной аппаратурой виброконтроля. Перед установкой проверяют обозначение, направление чувствительности, крепление, разъём или кабель, состояние корпуса и требования к монтажу. Числовые параметры, записанные в технических характеристиках карточки, относятся к существующим справочным данным и должны подтверждаться паспортом поставляемого исполнения.

Паспортная проверка может включать контроль сопротивления или изоляции, отклика на заданную вибрацию, чувствительности и частотной характеристики. Справочные значения в карточке не заменяют критерии приемки конкретного прибора. Параметры другого датчика семейства МВ применимы только при прямом указании технической документации.

Идентификация и заказ МВ-27-1Г

В запросе укажите обозначения МВ-27-1Г и MV-27-1G, тип воздушного судна или агрегата, требуемое состояние и документацию. Связанная позиция МВ-27-2В имеет другое исполнение и не является автоматической заменой. Другие изделия доступны в категории «Датчики».

Для запроса указывают полное обозначение, контролируемый двигатель или агрегат, тип согласованной аппаратуры, вариант кабеля, состояние и необходимость паспорта. Фото маркировки помогает исключить смешение латинских и кириллических символов. Cross-sells объединяют изделия по назначению виброконтроля, но не подтверждают электрическую или механическую замену.

Карточка идентифицирует МВ-27-1Г как отдельную авиационную позицию и не заменяет паспорт, каталог деталей или руководство по техническому обслуживанию. До поставки следует согласовать маркировку, состояние, комплектность, требуемые документы и применимость к конкретному воздушному судну или системе. Если сведения на табличке, в формуляре и в заявке расходятся, приоритет имеет утверждённая документация для установленного исполнения; спорные параметры подтверждаются до заказа. Результаты входного контроля и данные прослеживаемости рекомендуется сохранять вместе с документами поставки.

Связанные изделия выбираются по общей системе или измеряемому параметру. Такая группировка облегчает навигацию по каталогу, но не является перечнем разрешённых замен. Любая замена требует совпадения обозначения, электрического интерфейса, установочных размеров, диапазона и прямого подтверждения эксплуатационной документацией.

Приёмка поставляемого датчика также включает сверку серийной маркировки, целостности чувствительного элемента и соответствия сопроводительных документов заявленному исполнению.
