ИмД-300

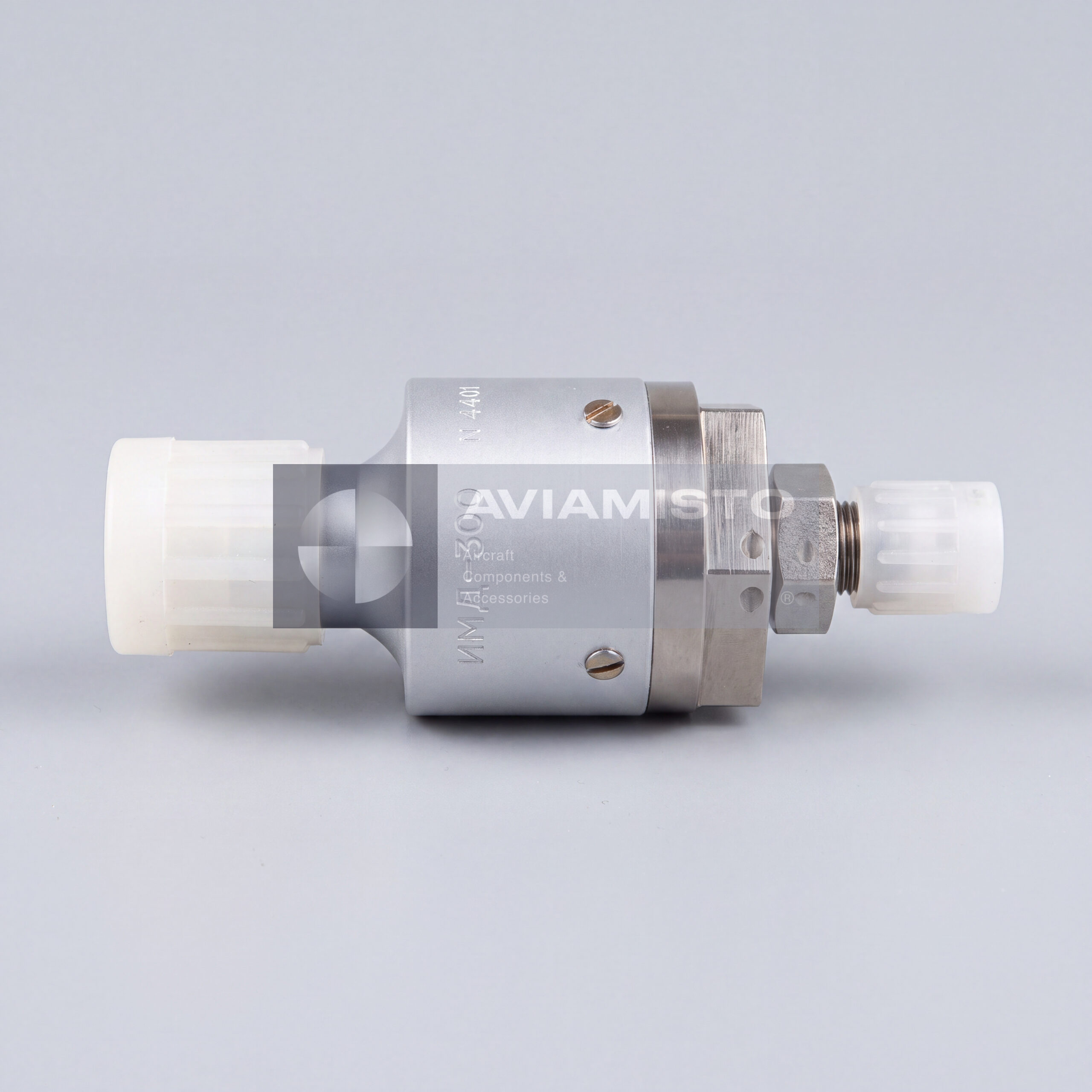

Малогабаритный датчик давления ИмД-300

ИмД-300 — малогабаритный индуктивный датчик давления, применяемый для дистанционного измерения избыточного давления в авиационных и промышленных системах. Датчик предназначен для нейтральных газов, жидкостей, масел, топлива и авиационных гидрожидкостей типа НГЖ, если такая рабочая среда допускается документацией оборудования. Он устанавливается непосредственно в магистраль давления, на агрегат системы или на монтажную панель, а значение давления выводится на удаленный указатель в кабине или на пульте оператора. Сам датчик не имеет шкалы и не показывает давление на месте установки.

Принцип преобразования давления в ИмД-300

В основе работы ИмД-300 лежит индуктивный метод измерения. Рабочая среда под давлением поступает через штуцер и воздействует на внутренний чувствительный элемент, например металлическую мембрану или манометрическую пружину. Деформация этого элемента перемещает связанный с ним якорь или сердечник внутри электромагнитной системы. При изменении положения якоря меняется магнитное сопротивление и индуктивность катушек. Датчик включается в электрическую мостовую схему вместе с удаленным указателем. При изменении давления баланс схемы нарушается, и стрелка указателя перемещается по шкале.

ИмД-300 в гидравлических и жидкостных системах ВС

ИмД-300 применяется в системах, где требуется контроль высокого давления. Типовые зоны установки включают гидравлические контуры, топливные магистрали, масляные системы и линии специальных жидкостей. В гидросистемах датчик может устанавливаться рядом с гидроаккумуляторами, насосными станциями, распределительными блоками или участками основного и аварийного контуров. В масляных системах он может использоваться для контроля давления на входе в контур смазки двигателя или редуктора. В топливных системах датчик может ставиться после насосов высокого давления, если такая индикация предусмотрена схемой оборудования.

Места установки датчика ИмД-300

ИмД-300 устанавливается в технических отсеках, подкапотном пространстве, зонах гидравлического оборудования или на монтажных панелях, в зависимости от компоновки воздушного судна либо промышленной установки. Штуцер датчика вкручивается в резьбовое посадочное место трубопровода, коллектора, переходника, тройника или панели. Уплотнение выполняется по требованиям документации. В местах с сильной вибрацией датчик может подключаться через демпфирующий переходник или импульсную трубку, а не напрямую к вибрирующему агрегату. Корпус желательно размещать там, где он защищен от механических повреждений, длительного попадания воды и лишнего теплового воздействия.

Связанные указатели и цепь сигнала ИмД-300

ИмД-300 работает с совместимыми индикаторами серии «И» и указателями типа УИ1, УИ2 или УИ3. Для высоконапорных систем он может применяться с указателями УИ1-300 или УИ2-300, если это соответствует документации оборудования. Датчик и указатель должны совпадать по диапазону давления и электрическим параметрам. Если диапазон датчика не соответствует шкале указателя, показания будут неверными даже при исправных изделиях. При диагностике проверяют всю измерительную цепь: источник давления, датчик, разъем, проводку, питание, мостовую схему и сам указатель.

Идентификация и модификации ИмД-300

Обозначение ИмД-300 может встречаться вместе с родственными исполнениями ИмД-300С и ИмД-300В. Эти версии нельзя считать взаимозаменяемыми автоматически без проверки документации. Правильное изделие подбирается по диапазону давления, рабочей среде, посадочной геометрии, типу разъема, условиям эксплуатации и совместимому указателю. Перед заказом желательно подтвердить тип воздушного судна или оборудования, название системы, модель установленного указателя и требуемую модификацию. При ремонте или замене полезно приложить фото маркировки и разъема датчика.

Тип изделия: Малогабаритный индуктивный датчик давления
Обозначение: ИмД-300
Альтернативные обозначения: ИМД-300, IMD-300, IMD300
Связанные модификации: ИмД-300С, ИмД-300В / IMD-300S, IMD-300V
Функция: Дистанционное измерение избыточного давления и передача сигнала на совместимый указатель
Применение / Где используется: Авиационные гидравлические, масляные, топливные, газовые системы и системы специальных жидкостей; промышленная автоматика
Система / Место установки: Гидравлические магистрали, масляные системы, топливные линии, коллекторы давления, насосные станции, распределительные блоки, технические отсеки
Связанное оборудование: Индикаторы серии «И»; указатели давления УИ1, УИ2, УИ3; УИ1-300, УИ2-300 согласно документации оборудования
Измеряемая среда: Нейтральные газы, жидкости, масла, топливо, авиационные гидрожидкости, НГЖ и другие совместимые неагрессивные среды
Диапазон измерения: 0…29.420 МПа / 0…300 кгс/см²
Рабочий диапазон: 5.884…23.536 МПа
Максимальное перегрузочное давление: До 35.304 МПа
Принцип работы: Индуктивное преобразование деформации чувствительного элемента в электрический сигнал
Передача сигнала: Дистанционная индукционная мостовая схема с совместимым указателем
Способ установки: Резьбовое соединение в трубопровод, коллектор, переходник, тройник или монтажную панель
Особенности монтажа: Могут применяться уплотнительные кольца и вибродемпфирующая импульсная трубка в зависимости от условий установки
Электрическое подключение: Кабельный разъем на корпусе датчика
Документация: Руководство по эксплуатации оборудования, РО ВС, схема подключения, каталог деталей, техническая документация производителя
