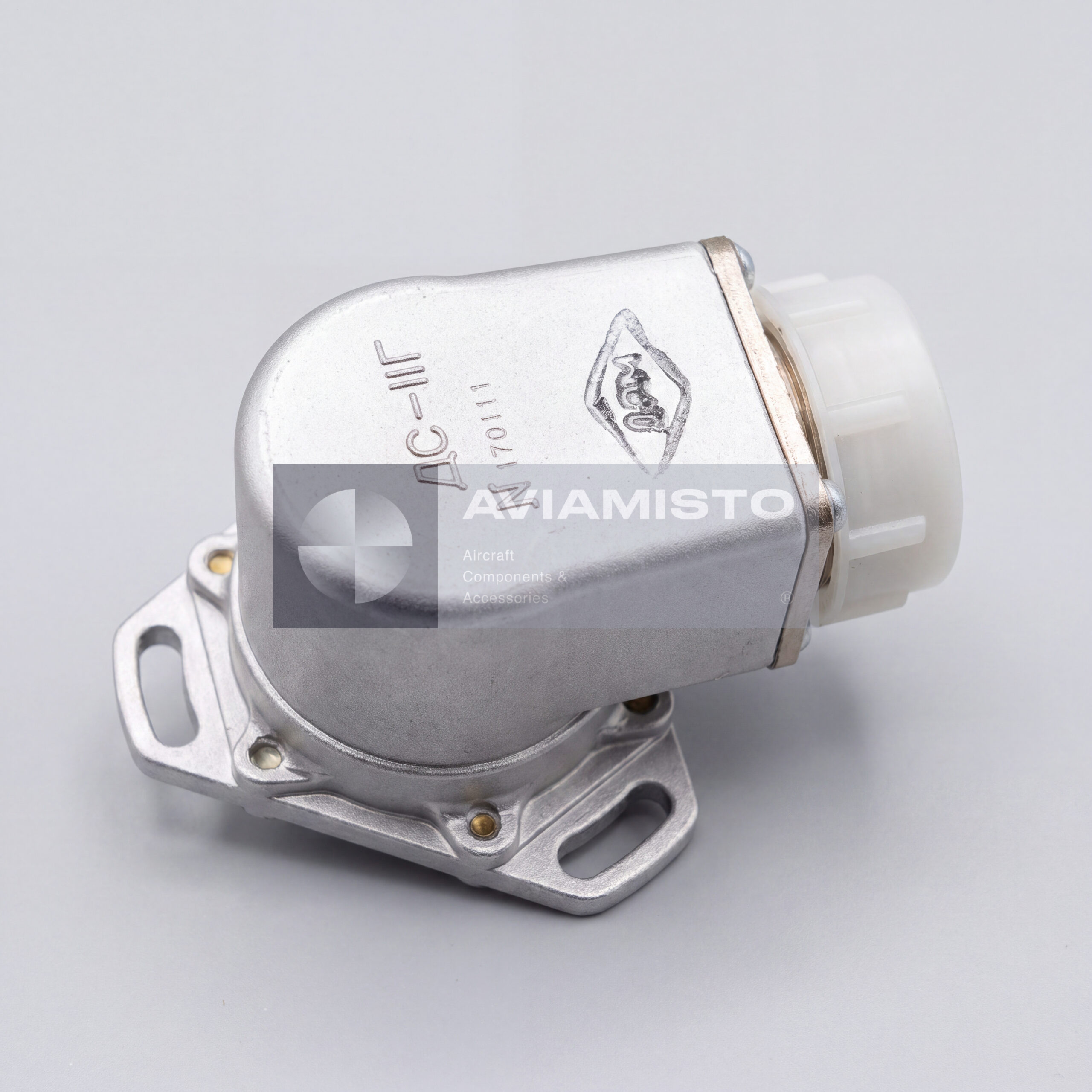

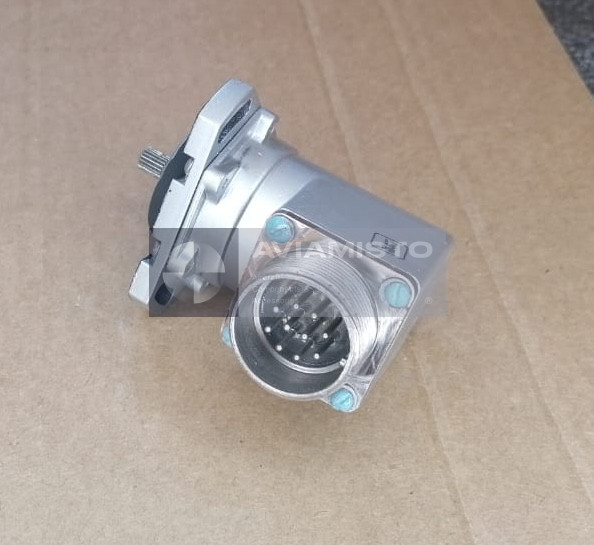

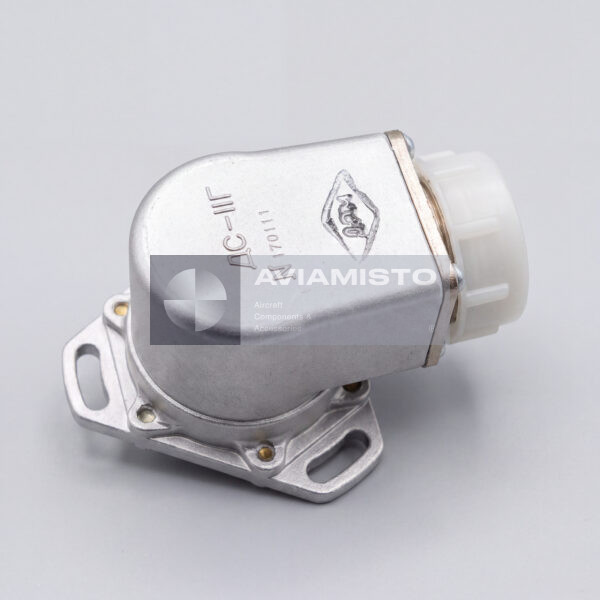

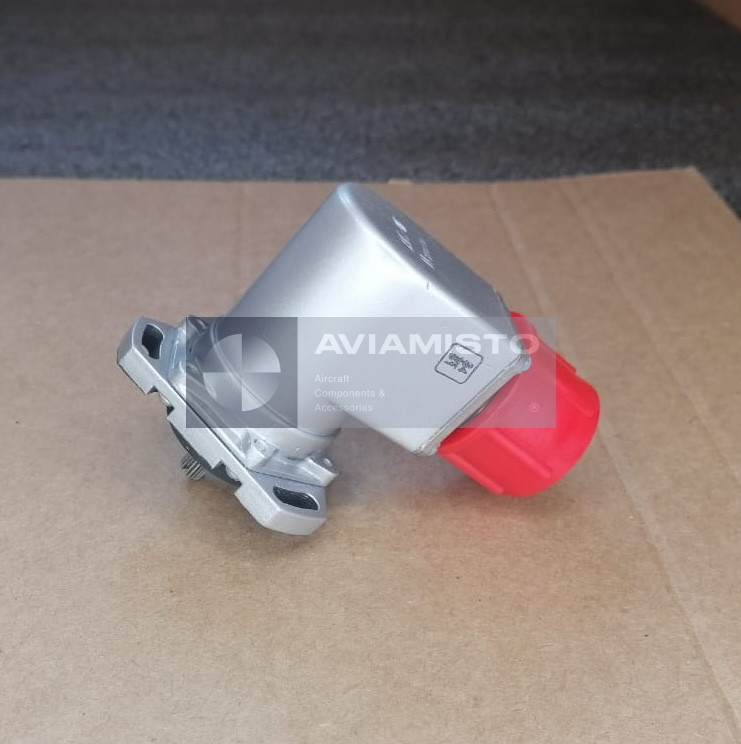

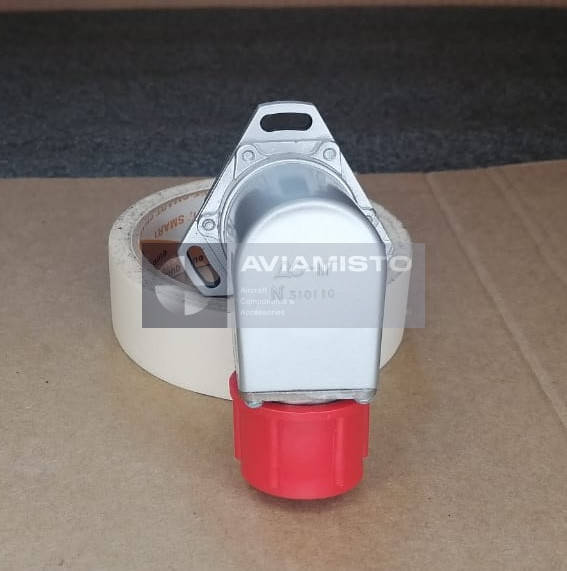

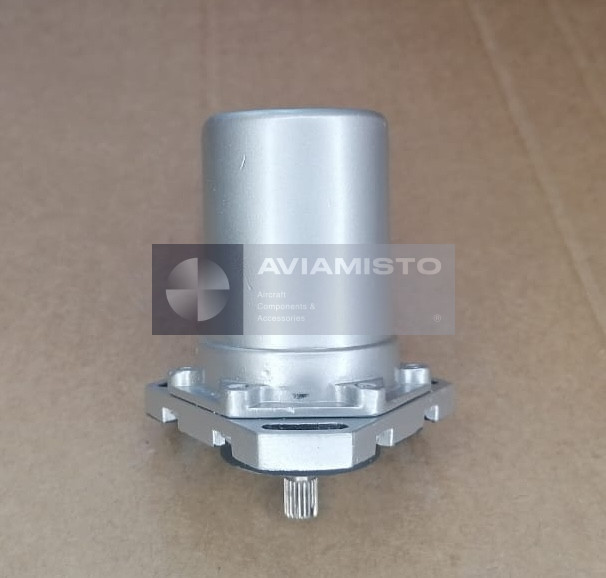

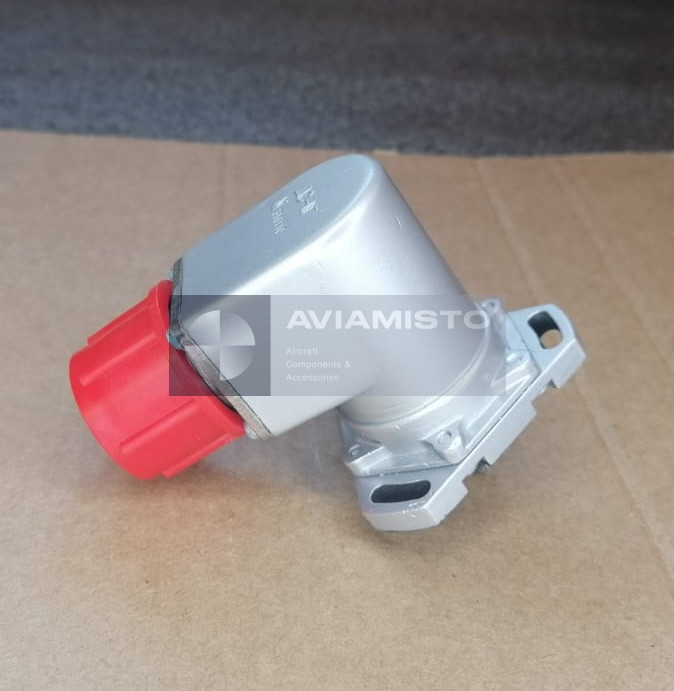

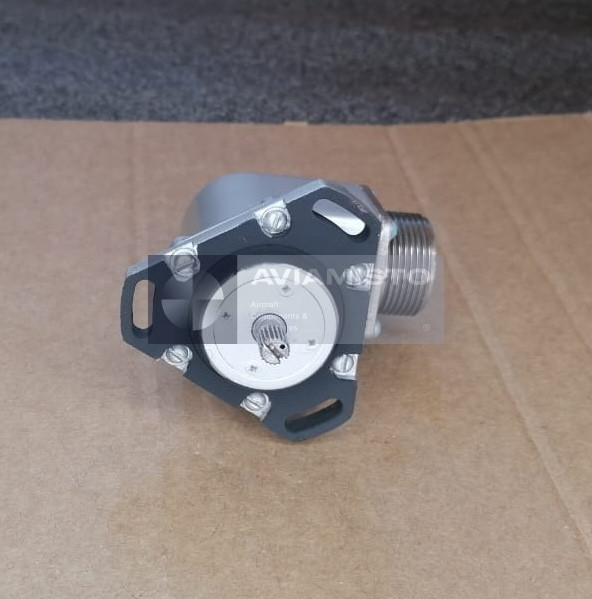

ДС-11Г

Бесконтактный сельсинный датчик ДС-11Г для гироскопических систем

ДС-11Г — авиационный бесконтактный сельсинный датчик, применяемый как датчик угла прецессии в гироскопических приборах и бортовой автоматике. Датчик работает в трансформаторном режиме и измеряет угол рассогласования двух осей. Он преобразует малое механическое угловое перемещение в электрический сигнал, который может передаваться в следящую систему, индикатор, блок автоматического управления или навигационное оборудование. ДС-11Г относится к семейству сельсинных датчиков ДС-11, выпускаемых по техническим условиям 6Ж2.329.014 ТУ.

Назначение датчика угла прецессии ДС-11Г

Основная функция ДС-11Г — точное измерение угла прецессии гироскопа без внесения дополнительного механического трения в гироскопический узел. Датчик фиксирует взаимное угловое положение ротора и статора и формирует выходной сигнал, пропорциональный углу рассогласования. Этот сигнал используется следящими системами, курсовертикалями, автопилотными каналами или контрольно-проверочной аппаратурой. Бесконтактная конструкция позволяет применять датчик в чувствительных авиационных гироскопических механизмах, где даже малые моменты трения могут ухудшать точность.

Конструкция ДС-11Г и бесподшипниковый монтаж

Отличительная особенность ДС-11Г — встраиваемое бесподшипниковое исполнение. Ротор датчика не имеет собственных подшипниковых щитов и устанавливается непосредственно на ось прецессии гироскопа. Статор закрепляется в расточке гирорамы или корпуса прибора. Такая схема исключает щетки, контактные кольца и отдельные подшипники датчика из измерительной цепи. В результате датчик не создает заметного паразитного момента трения и не влияет на механическую точность карданова подвеса гироскопа.

Принцип работы ДС-11Г

ДС-11Г работает как индукционный поворотный трансформатор. На роторе расположена однофазная обмотка возбуждения, питаемая переменным напряжением. На статоре находятся три обмотки синхронизации, сдвинутые на 120 градусов и соединенные по схеме «звезда», согласно исходному контексту. При подаче возбуждения создается пульсирующий магнитный поток. При повороте ротора относительно статора в статорных обмотках наводятся разные значения ЭДС. Принимающая схема анализирует эти напряжения и определяет угол рассогласования или прецессии.

Применение ДС-11Г на авиационном оборудовании

ДС-11Г применяется внутри авиационных электромеханических и гироскопических приборов. В исходном контексте указано применение на вертолетах семейства Ми-8, включая Ми-8Т, Ми-8МТВ и Ми-17, в зависимости от установленного оборудования. Датчик может использоваться в курсовых системах типа ГМК-1АЭ, авиагоризонтах, гировертикалях и следящих системах. Он устанавливается на осях прецессии гироскопа, осях крена и тангажа приборов пространственного положения или в контурах обратной связи, где требуется съем угла без механического сопротивления.

Заказ и замена ДС-11Г

При заказе ДС-11Г важно подтвердить, что требуется именно модификация «Г», поскольку она отличается от других исполнений ДС-11 встраиваемым бесподшипниковым монтажом. Покупателю следует указать конкретный авиационный прибор или гироскопический узел, требуемое состояние, комплект документов и результаты проверки. Для обслуживания могут дополнительно потребоваться данные по прозвонке обмоток, методика юстировки «нуля», схема выводов, а также размеры ротора и статора для установки в расточку гирорамы.

Тип изделия: Бесконтактный сельсинный датчик / датчик угла прецессии
Обозначение: ДС-11Г
Альтернативные обозначения: ДС11Г, ДС-11, DS-11G, DS11G, DS-11Г
Серия: Семейство сельсинных датчиков ДС-11
Назначение: Измерение угла рассогласования двух осей или угла прецессии гироскопа
Роль сигнала: Преобразование малого углового перемещения в электрический выходной сигнал
Принцип работы: Трансформаторный режим с переменным возбуждением и наведенной ЭДС на статорных обмотках
Контактная система: Бесконтактная, без щеток и контактных колец
Технические условия: 6Ж2.329.014 ТУ
Напряжение возбуждения: 36 В переменного тока, согласно исходному контексту
Частота возбуждения: 400 Гц
Обмотка ротора: Однофазная обмотка возбуждения
Обмотка статора: Три обмотки синхронизации со сдвигом 120° и соединением по схеме «звезда»
Тип монтажа: Встраиваемое бесподшипниковое исполнение внутри гироскопического прибора
Монтаж ротора: Непосредственно на ось прецессии гироскопа
Монтаж статора: В расточку гирорамы или корпуса прибора
Паразитный момент: Практически равен нулю за счет отсутствия собственных подшипников и скользящих контактов, согласно исходному контексту
Режим работы: Трансформаторный режим / режим датчика угла прецессии
Выходной сигнал: Переменная ЭДС, пропорциональная угловому положению ротора относительно статора
Применение / Где используется: Авиационные гироскопические системы, авиагоризонты, курсовые системы, следящие системы и автоматика
Совместимые ВС / оборудование: Ми-8, Ми-8Т, Ми-8МТВ, Ми-17 и другое авиационное оборудование в зависимости от документации
Связанные системы: Курсовая система ГМК-1АЭ, гировертикали, авиагоризонты и цепи обратной связи автопилота согласно исходному контексту
Связанные модификации: ДС-11А, ДС-11Б, ДС-11В
Условия эксплуатации: Авиационные вибрации, ударные нагрузки и бортовые условия эксплуатации
Состояние: Новое / складского хранения / после капитального ремонта / исправное, в зависимости от наличия
Документация: Паспорт изделия, протокол проверки, записи хранения, схема обмоток, данные юстировки «нуля» и документация оборудования при наличии
