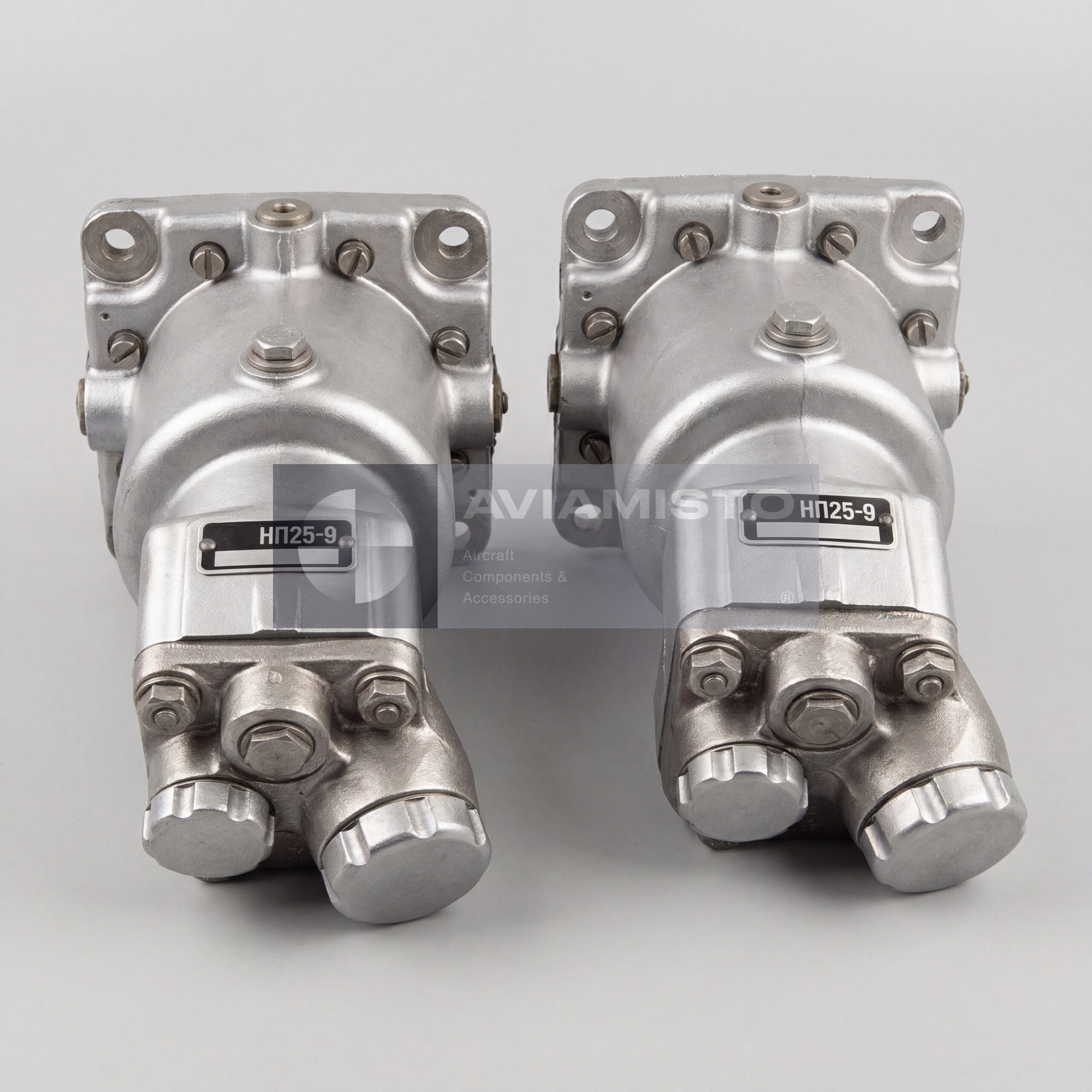

НП25-9

НП25-9 как авиационный гидронасос

НП25-9 — авиационный регулируемый поршневой плунжерный насос, предназначенный для нагнетания рабочей жидкости в гидравлические системы воздушных судов. Он обеспечивает подачу масла под высоким давлением к исполнительным механизмам и другим гидравлическим потребителям. В авиационной установке насос получает вращение от коробки самолетных агрегатов двигателя или от коробки приводов ВСУ, в зависимости от конкретной схемы борта. По назначению это силовой агрегат бортовой гидросистемы, а не вспомогательный насос низкого давления.

Рабочее давление насоса НП25-9

НП25-9 рассчитан на номинальное рабочее давление 25 МПа / 250 кгс/см². В нагруженном режиме насос работает импульсно, с включениями на давление 170–220 кгс/см². Между включениями он остается в режиме ожидания при давлении 15–25 кгс/см². Такая схема важна для правильной эксплуатации и проверки: насос не должен постоянно удерживаться под полной нагрузкой дольше установленного времени. Его задача — обеспечивать давление тогда, когда гидросистема требует срабатывания исполнительных механизмов.

Режим работы НП25-9 под нагрузкой

Продолжительность одного включения НП25-9 под нагрузкой не должна превышать 3 минут. Это ограничение нужно учитывать при стендовой проверке, дефектации и эксплуатации. Если насос слишком долго держать на высоком давлении, возрастает нагрев, нагрузка на уплотнения и износ плунжерной группы. Поэтому при проверке оценивают не только способность насоса выйти на давление, но и его поведение в режиме ожидания, герметичность, стабильность работы и дренажные утечки.

Установка НП25-9 на коробке агрегатов

НП25-9 устанавливается на коробку самолетных агрегатов авиационного двигателя или на коробку приводов вспомогательной силовой установки. Привод выполняется механически через шлицевое соединение. Направление вращения — по часовой стрелке, если смотреть со стороны приводного вала. При установке важно проверять фланец, шлицы, уплотнение вала, входную линию, нагнетательную линию, дренаж и соответствие направления вращения посадочному месту. Ошибка в приводе или всасывании быстро отражается на работе насоса.

Применение НП25-9 на Ил-62М, Ил-18 и Ил-38

НП25-9 входит в состав бортового гидрооборудования самолетов Ил-62М, Ил-18, Ил-38 и Ил-38SD. Также он применяется в мобильных наземных гидроагрегатах и проверочных установках для обслуживания авиационной техники на аэродромах. На борту насос служит источником давления для гидросистемы, но точный перечень потребителей зависит от конкретной схемы самолета. Перед заменой насос обязательно сверяют с каталогом деталей, руководством по техническому обслуживанию и гидравлической схемой ВС.

Плунжерный принцип работы НП25-9

Работа НП25-9 основана на возвратно-поступательном движении плунжеров. При ходе всасывания в рабочей камере создается разрежение, и гидравлическое масло АМГ-10 поступает через входную линию. При нагнетательном ходе жидкость сжимается и выталкивается в магистраль высокого давления. Такая схема позволяет получить высокое давление при компактных размерах насоса. Состояние плунжеров, клапанов, уплотнений и вала напрямую влияет на давление, стабильность подачи и величину утечек.

Рабочая жидкость и условия всасывания НП25-9

НП25-9 работает на авиационном гидравлическом масле АМГ-10 по ГОСТ 6794-75. Для нормальной работы требуется абсолютное давление на входе 200–600 мм рт. ст. Недостаточные условия всасывания могут привести к кавитации, шуму, нестабильной подаче и ускоренному износу. Температура рабочей жидкости допускается от −40 до +80 °C, кратковременно — до +120 °C. Температура окружающей среды — от −60 до +80 °C. Чистота масла и исправная фильтрация для такого насоса критичны.

Поставка и документы на НП25-9

При поставке нужно указывать полное обозначение НП25-9 или НП-25-9, тип воздушного судна, направление вращения и требуемое состояние изделия. Для авиационного применения важны паспорт, отметки хранения или ремонта и результаты проверки. Перед установкой проверяют выход на рабочее давление, режим ожидания, дренажные утечки, состояние уплотнения вала, шлицевой привод, герметичность и соответствие гидросистеме конкретного борта. Внешнего осмотра для такого агрегата недостаточно.

Тип изделия: Регулируемый поршневой / плунжерный гидравлический насос
Обозначение: НП25-9
Альтернативные обозначения: NP25-9; НП25-9; НП-25-9; NP-25-9
Функция: Нагнетание рабочей жидкости под высоким давлением в гидросистемы воздушных судов и исполнительных механизмов
Применение / Где используется: Авиационные гидросистемы; наземные гидроагрегаты и проверочные установки
Система / Место установки: Коробка самолетных агрегатов двигателя или коробка приводов ВСУ, в зависимости от комплектации
Совместимые ВС / Оборудование: Ил-62М, Ил-18, Ил-38, Ил-38SD; мобильные наземные гидроагрегаты и УПГ в зависимости от применения
Тип насоса: Регулируемый поршневой / плунжерный насос высокого давления
Рабочая жидкость: Авиационное гидравлическое масло АМГ-10, ГОСТ 6794-75
Номинальное рабочее давление: 25 МПа / 250 кгс/см²
Режим работы под нагрузкой: Импульсный, включениями на давление 170–220 кгс/см²
Продолжительность работы под нагрузкой: Не более 3 минут за одно включение
Режим ожидания: Давление 15–25 кгс/см² между включениями
Частота вращения вала: 2200 об/мин
Направление вращения: По часовой стрелке со стороны приводного вала
Давление на входе: 200–600 мм рт. ст., абсолютное
Температура рабочей жидкости: −40 до +80 °C
Кратковременная температура рабочей жидкости: До +120 °C
Температура окружающей среды: −60 до +80 °C
Дренажные утечки через уплотнение вала: Не более 0,5 см³/ч при работе
Тип привода: Механический привод через шлицевой вал
Сухая масса: 4,7 кг
Проверка / обслуживание: Проверка рабочего давления, режима ожидания, импульсного цикла, дренажных утечек, уплотнения вала, шлицев и герметичности
