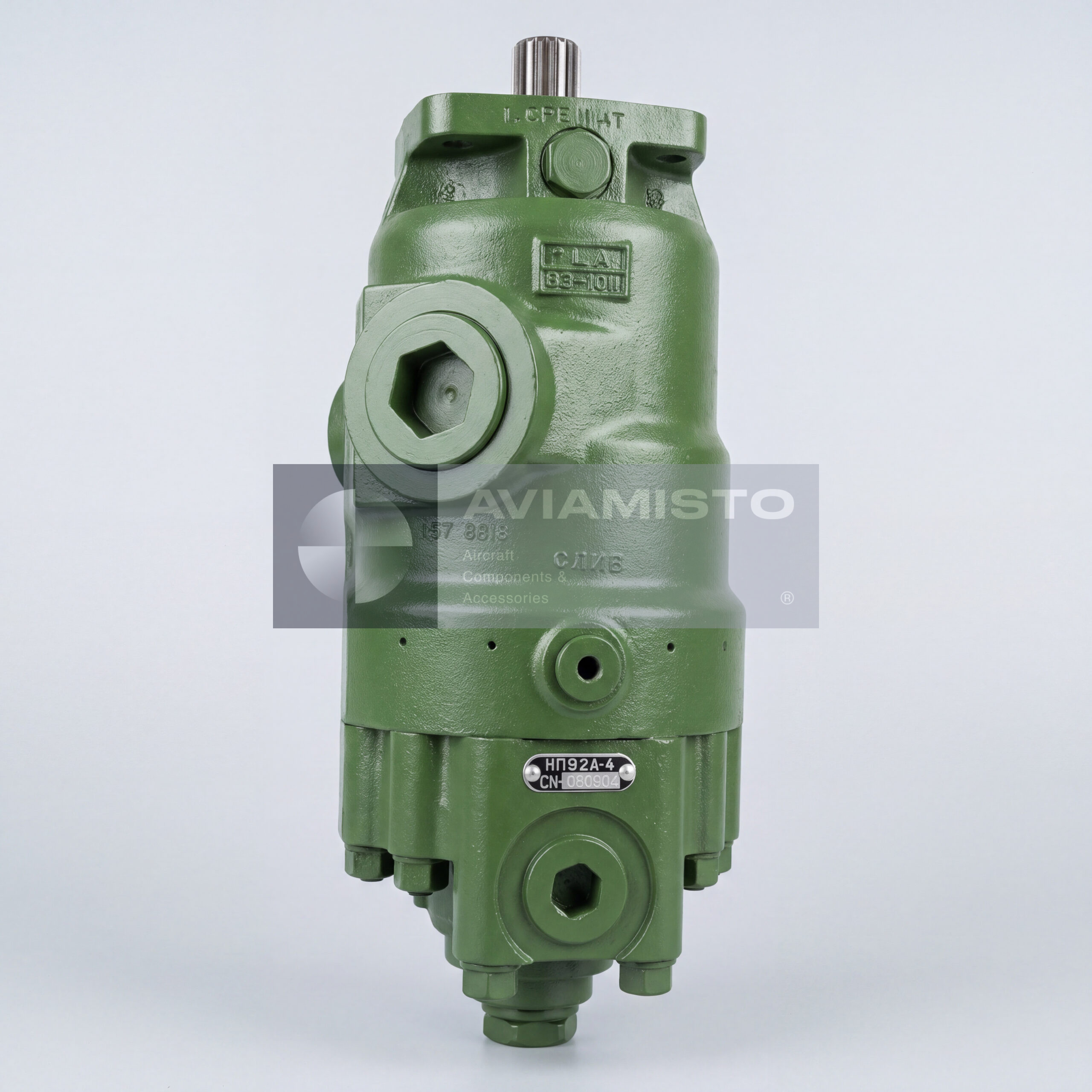

НП-92А-4

Функция НП-92А-4 в гидросистеме

Основная задача НП-92А-4 — нагнетание гидравлической жидкости в авиационную гидросистему высокого давления. Насос обеспечивает рабочее давление для контуров, которые могут относиться к основной, дублирующей или вспомогательной гидросистеме, в зависимости от типа воздушного судна и его комплектации. Агрегат автоматически регулирует подачу в зависимости от давления в системе и снижает производительность при достижении верхнего рабочего значения. Это уменьшает лишний отбор мощности от привода редуктора.

Установка НП-92А-4 на привод редуктора

Согласно предоставленному контексту, НП-92А-4 и родственные насосы серии НП-92 устанавливаются на коробки приводов главных редукторов вертолетов, включая ВР-24 на Ми-24 и ВР-14 на вертолетах типа Ми-8МТ, в зависимости от комплектации и документации. Насос получает механический привод через шлицевой вал, связанный с приводным узлом редуктора. Точную применяемость необходимо подтверждать по каталогу деталей, документации редуктора и руководству по техническому обслуживанию гидросистемы.

Аксиально-плунжерная конструкция НП-92А-4

НП-92А-4 описан как аксиально-плунжерный насос с регулируемой подачей. В насосах такого типа рабочая жидкость вытесняется плунжерами / поршнями, расположенными вдоль оси агрегата. Регулирование производительности выполняется за счет изменения рабочего объема через наклонный диск / люльку или изменения хода поршней с помощью следящего механизма, реагирующего на давление. При росте давления до верхнего предела насос переходит к малой или почти нулевой подаче.

Рабочая жидкость и давление

Насос предназначен для работы с авиационной гидравлической жидкостью. В предоставленных данных указано масло АМГ-10 по ГОСТ 6794-75. В контексте вертолетных гидросистем данного класса номинальное рабочее давление указано как 21 МПа, а максимальное давление или уровень настройки клапанов — около 24–25 МПа. Перед установкой, обслуживанием или стендовыми испытаниями эти значения нужно сверять с документацией конкретного воздушного судна и индивидуальным паспортом изделия.

Идентификация и поставка НП-92А-4

При заказе НП-92А-4 следует указывать полное обозначение, тип воздушного судна, редуктор применения и требуемое состояние изделия. Также важно уточнить, требуется исправный насос, изделие после капитального ремонта, складское хранение или агрегат под ремонт / обмен. Точные габариты, геометрию присоединительного фланца, параметры шлицевого вала и расходные характеристики при номинальных оборотах следует подтверждать по паспорту изделия, техническим условиям и документации сертифицированного ремонтного предприятия.
