НП-112

НП-112 в гидростатической трансмиссии

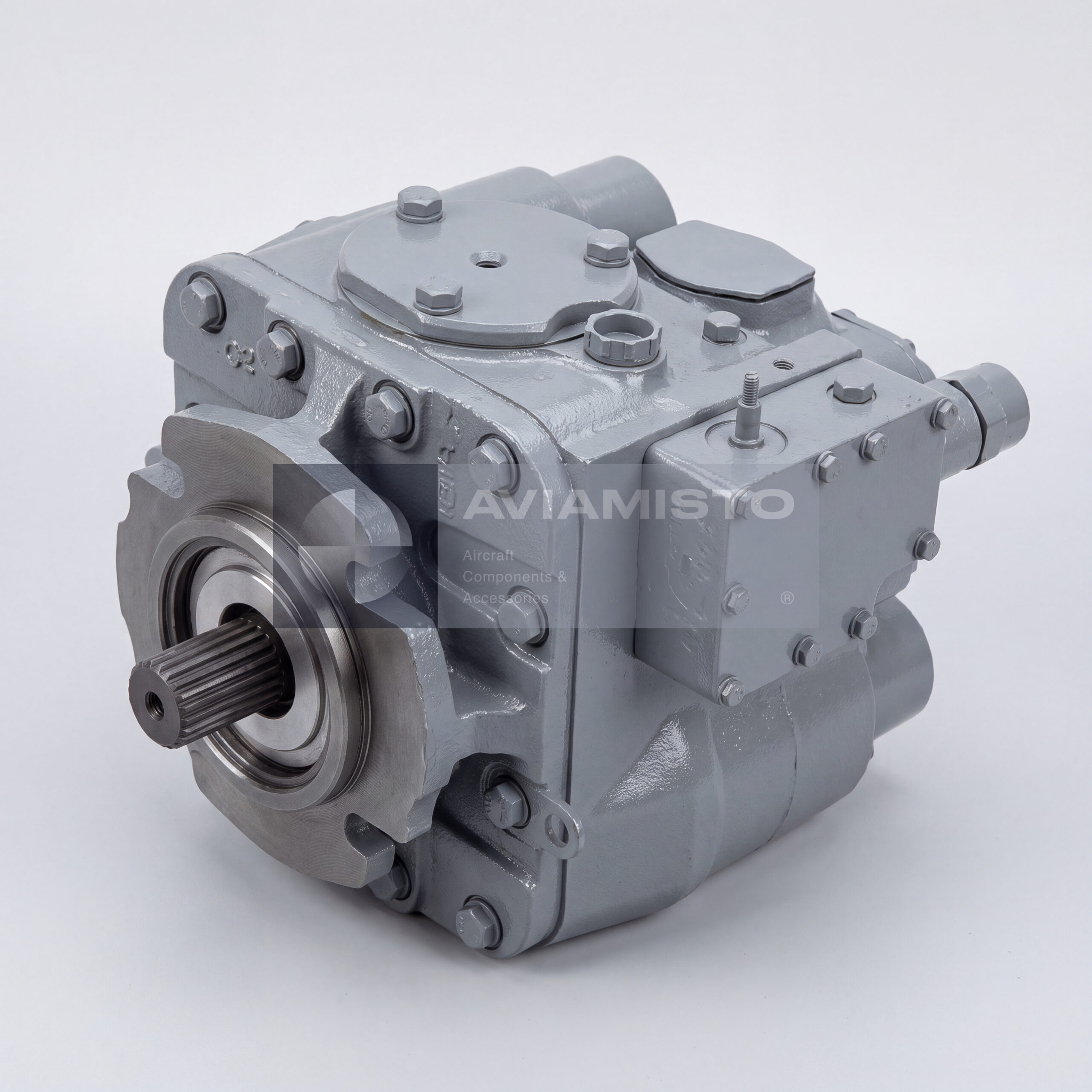

НП-112 — регулируемый аксиально-поршневой гидравлический насос с наклонным диском. Он применяется как основной насос в гидростатической трансмиссии ГСТ-112 и работает в закрытой схеме вместе с гидромотором МП-112. Агрегат преобразует механическую энергию вращения приводного вала в поток рабочей жидкости высокого давления. По назначению это не вспомогательный насос, а силовой элемент гидропривода, от которого зависит движение машины, тяга и плавность регулирования скорости.

Создание потока насосом НП-112

Основная задача НП-112 — создавать и регулировать поток рабочей жидкости в высоконапорной линии закрытого гидравлического контура. Подача меняется за счет изменения угла наклона шайбы. Чем больше угол, тем больше рабочий объем и поток. При изменении направления наклона меняется направление потока в контуре, что позволяет управлять движением гидромотора. Такая схема дает плавное изменение скорости и направления движения без ступенчатого механического переключения передач.

Совместная работа НП-112 с гидромотором МП-112

НП-112 обычно работает в паре с гидромотором МП-112. Вместе они образуют гидростатическую трансмиссию ГСТ-112. Насос подает жидкость под давлением к гидромотору, а гидромотор снова преобразует гидравлическую энергию во вращение. Поскольку схема закрытая, состояние обоих агрегатов влияет на работу трансмиссии. Потеря тяги, нагрев, шум, рывки или слабая скорость могут быть связаны не только с насосом, но и с гидромотором, подпиткой, загрязнением масла, утечками, регулировкой или износом контура.

Системы управления насосом НП-112

НП-112 может комплектоваться разными модулями управления. Исполнение МН — гидромеханическое пропорциональное, HD — гидравлическое пропорциональное, EP — электрическое пропорциональное, ER — электрическое трехпозиционное. Эти модули воздействуют на наклонный диск и меняют подачу насоса. При подборе замены тип управления так же важен, как направление вращения или вал. Насос может подойти по креплению, но не заработать правильно на машине, если установлен другой тип управления.

Рабочее давление и производительность НП-112

НП-112 рассчитан на работу в высоконапорных гидростатических системах. Номинальное давление в линии высокого давления составляет 42 МПа, максимальное — 45 МПа. Максимальный рабочий объем — 110,8 см³ на оборот, а подача при высоких оборотах может достигать значительных значений. При таких параметрах особенно важны чистота масла, нормальное подпиточное давление, исправные фильтры и правильная настройка предохранительных клапанов. Работа на грязном масле или с подсосом воздуха быстро приводит к износу качающего узла.

Применение НП-112 на тяжелой технике

НП-112 применяется на тяжелой сельскохозяйственной, строительной и специальной технике с гидростатическим приводом. Среди типовых машин — комбайны Дон-1500Б, Вектор, Acros, КЗС-9, КВК-800 Полесье. Также насос используется на автобетоносмесителях, дорожных катках, уплотнителях, буровых установках, посевных комплексах и другой технике, где нужна регулируемая гидропередача высокой мощности. Конкретная версия насоса зависит от модели машины, направления вращения, типа управления, вала и компоновки трансмиссии.

Исполнения, вращение и аналоги НП-112

НП-112 выпускается в правом и левом исполнении по направлению вращения. Также нужно учитывать конструкцию вала; распространенный вариант — вал на 23 шлица. В заявках насос может подбираться по аналогам PVH-112, 416.3.112LY2 или НПА-112, но такую замену нужно подтверждать технически. Недостаточно совпадения по рабочему объему. Нужно проверить монтаж, вал, порты, тип управления, направление вращения, давление, настройку и совместимость с гидромотором или трансмиссией.

Поставка и проверка насоса НП-112

При заказе НП-112 желательно сразу указать направление вращения, тип управления, вал, состояние и требуемые документы. Насос может поставляться новым, после ремонта, после капитального ремонта или проверенным на стенде. Перед установкой проверяют вал, фланец, корпус, порты, дренаж, модуль управления, направление вращения, отсутствие течи и чистоту внутренних полостей. Для такого агрегата особенно важна стендовая проверка: подача, давление, утечки, реакция управления и работа в обе стороны должны соответствовать требованиям трансмиссии.

Тип изделия: Регулируемый аксиально-поршневой гидравлический насос
Обозначение: НП-112
Функция: Создание и регулирование потока рабочей жидкости высокого давления в гидростатической трансмиссии
Применение / Где используется: Гидростатические трансмиссии тяжелой сельскохозяйственной, строительной и специальной техники
Система / Место установки: ГСТ-112; закрытая гидравлическая схема привода
Связанный гидромотор: МП-112
Конструктивное исполнение: Аксиально-поршневой насос с наклонным диском
Тип гидравлической схемы: Закрытый контур
Максимальный рабочий объем: 110,8 см³/об
Максимальная подача: 391,6 л/мин
Номинальное давление в линии высокого давления: 42 МПа / 420 бар
Максимальное давление в линии высокого давления: 45 МПа / 450 бар
Максимальное давление дренажа: 0,25 МПа / 2,5 бар
Минимальная частота вращения: 500 мин⁻¹
Номинальная частота вращения: 2500 мин⁻¹
Максимальная частота вращения: 3720 мин⁻¹
Максимальный угол наклона шайбы: ±18°
Номинальная мощность: 199,8 кВт
Исполнения управления: МН, HD, EP, ER в зависимости от комплектации
Управление МН: Гидромеханическое пропорциональное
Управление HD: Гидравлическое пропорциональное
Управление EP: Электрическое пропорциональное
Управление ER: Электрическое трехпозиционное
Направление вращения: Правое или левое в зависимости от исполнения
Распространенный тип вала: Вал на 23 шлица
Совместимая техника: Дон-1500Б, Вектор, Acros, КЗС-9, КВК-800 Полесье, автобетоносмесители, дорожные катки, уплотнители, буровые и посевные комплексы в зависимости от комплектации
Возможные аналоги: PVH-112, 416.3.112LY2, НПА-112 при техническом подтверждении совместимости
Масса без рабочей жидкости: 85 кг
Техническая документация: Паспорт изделия, документы ремонта и документация гидростатической трансмиссии при наличии
