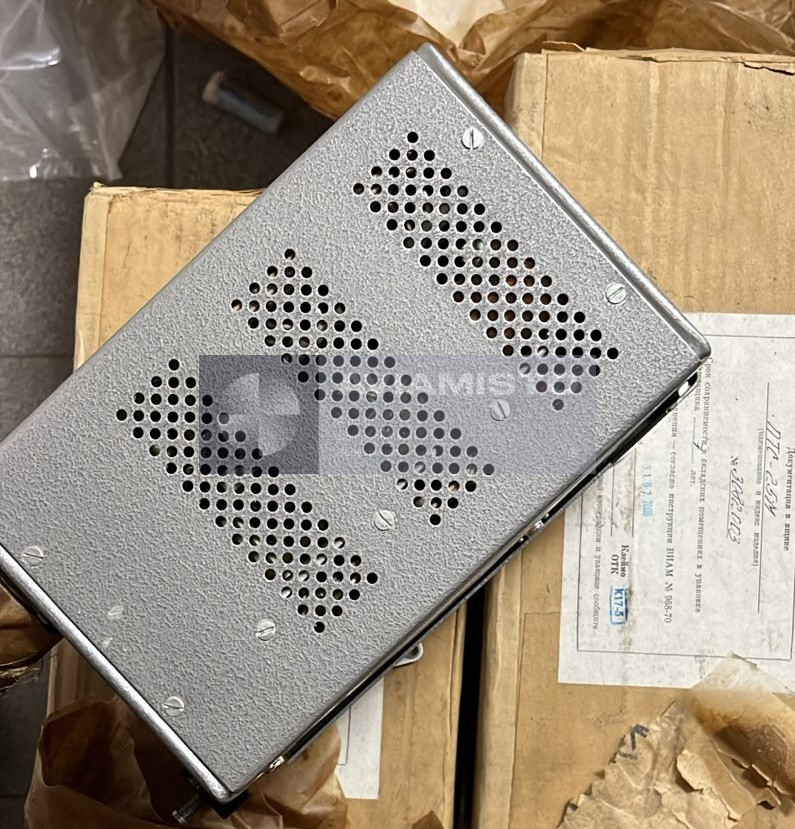

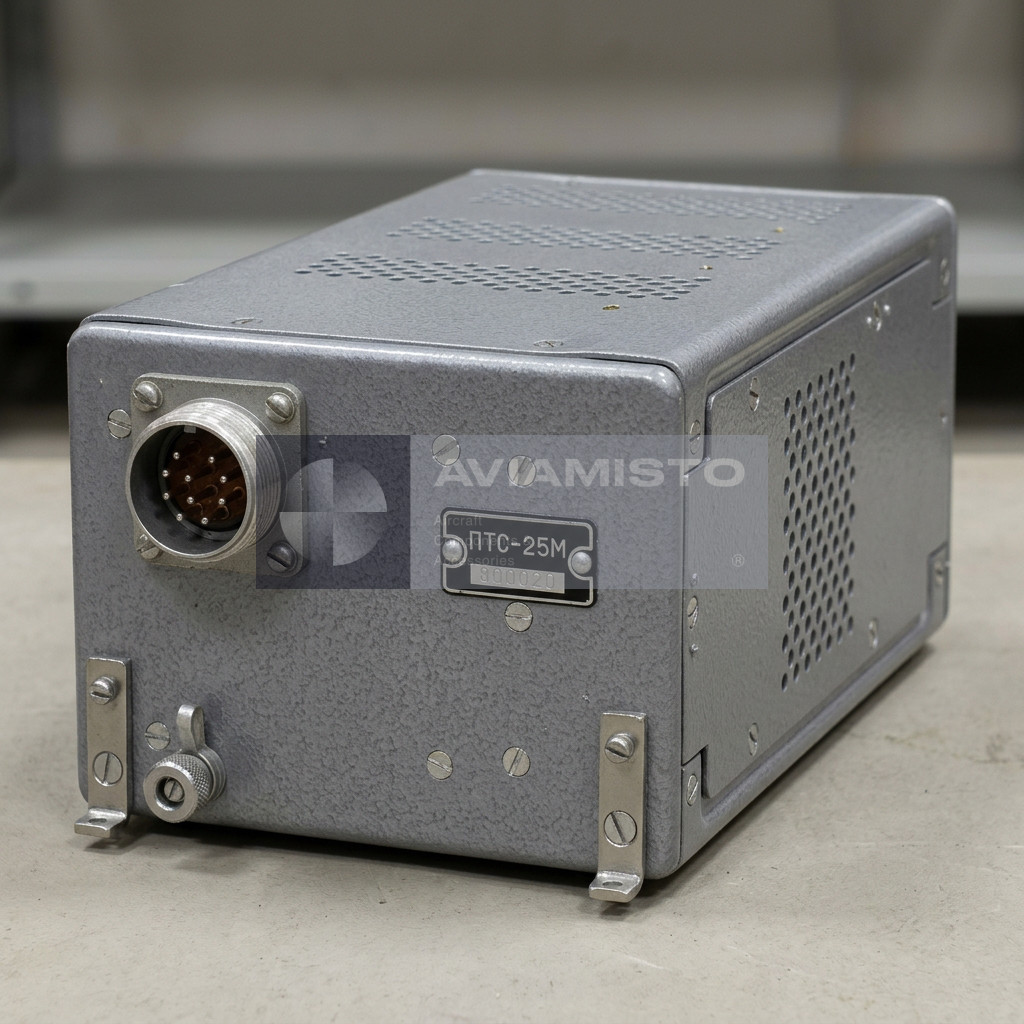

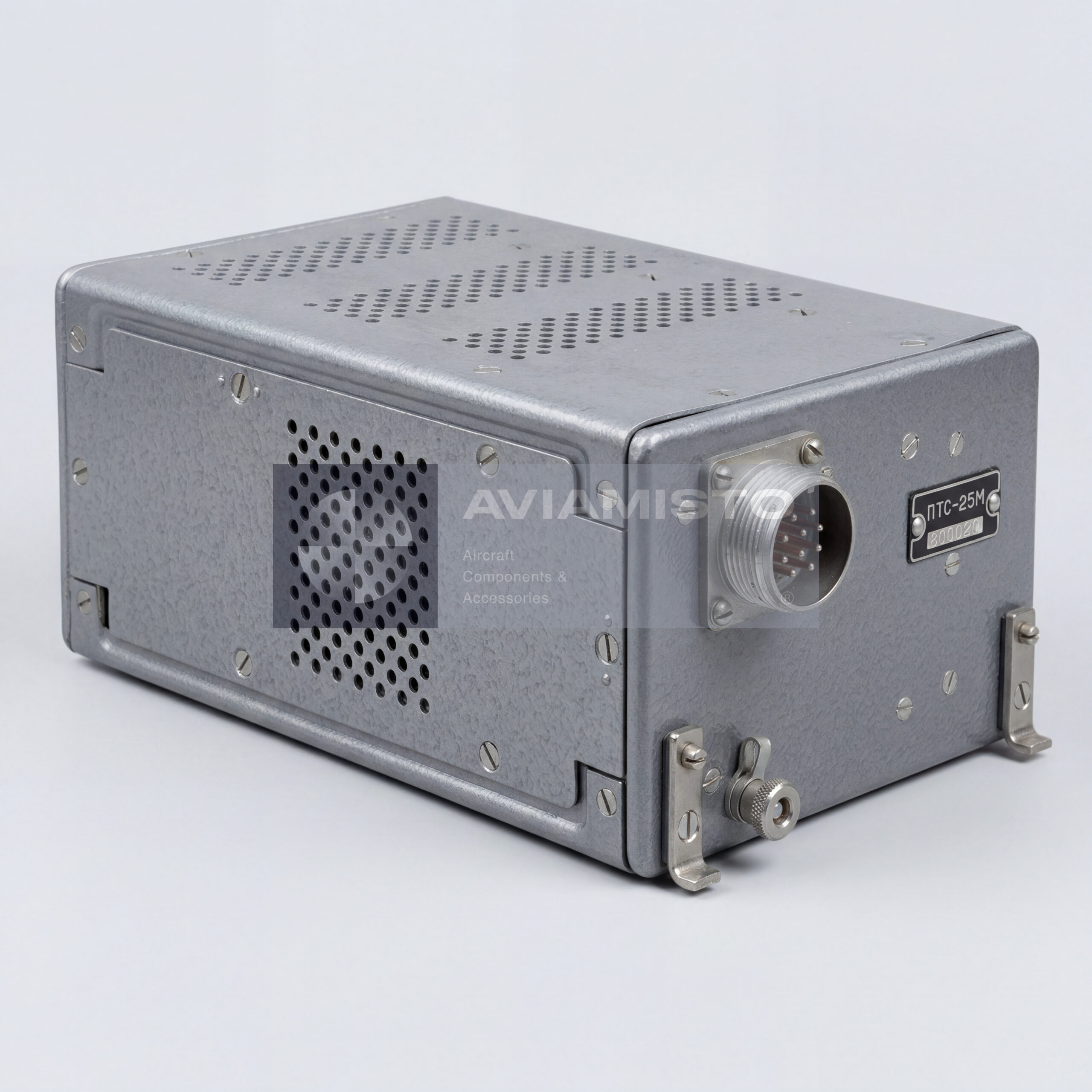

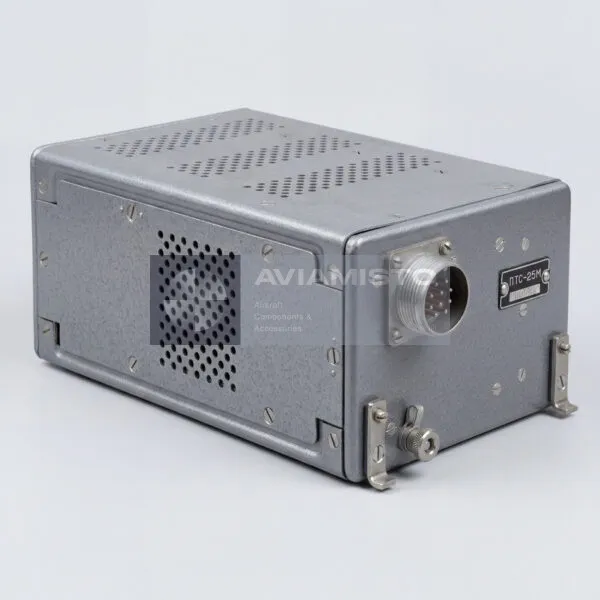

ПТС-25М

ПТС-25М в системе электропитания воздушного судна

ПТС-25М — авиационный трехфазный статический преобразователь, который используется для питания бортового оборудования переменным током. Он берет постоянное напряжение 27 В от бортовой сети и формирует трехфазное переменное напряжение 36 В частотой 400 Гц. Такой источник нужен там, где отдельные приборы, блоки автоматики или элементы авионики не могут работать напрямую от постоянного тока. В системе электроснабжения ПТС-25М выполняет роль локального преобразователя для маломощных потребителей.

Преобразование питания через ПТС-25М

Главная задача ПТС-25М — получить из бортового постоянного тока стабильное трехфазное питание 400 Гц. В авиационной технике такое питание часто используется для приборных, навигационных, контрольных и вспомогательных цепей. Если в конкретном месте доступна только сеть 27 В постоянного тока, без преобразователя подключить такие потребители нельзя. ПТС-25М решает эту задачу электронным способом: на выходе формируется синусоидальное трехфазное напряжение, пригодное для оборудования, рассчитанного на 36 В переменного тока.

Применение ПТС-25М на Ми-8, Ми-17 и Ка-32

ПТС-25М может применяться на вертолетах Ми-8, Ми-17, Ка-32 и других воздушных судах, если это предусмотрено составом бортового оборудования. В таких установках он питает отдельные приборы или цепи, которым требуется трехфазное напряжение 36 В 400 Гц. Перед заменой важно сверять не только обозначение преобразователя, но и схему подключения, нагрузку, разъемы, место установки и наличие амортизационной рамы. Внешне похожие преобразователи могут отличаться мощностью, выходным напряжением, числом фаз и назначением.

Статическая конструкция преобразователя ПТС-25М

ПТС-25М выполнен на полупроводниковых элементах и не имеет вращающейся электрической машины. Это делает его тише, проще по механике и менее зависимым от износа подшипников или коллектора, как у электромашинных преобразователей. Внутри корпуса размещены блоки управления, инверторы, задающий генератор, элементы формирования выходного напряжения и фильтры радиопомех. Такая схема позволяет преобразователю работать стабильно в составе бортовой сети и не создавать лишних помех для другого радиоэлектронного оборудования.

Охлаждение и установка ПТС-25М

Преобразователь устанавливается на амортизационную раму, которая снижает влияние вибраций от конструкции воздушного судна. Внутри корпуса предусмотрен электровентилятор для охлаждения. Это важный элемент, потому что при продолжительной работе электронные узлы преобразователя выделяют тепло. Если вентиляция нарушена, агрегат может перегреваться, работать нестабильно или уходить в отказ. При обслуживании обычно проверяют крепление, амортизаторы, состояние корпуса, разъем, работу вентилятора, чистоту вентиляционных каналов и наличие следов перегрева.

Защита и перегрузочная способность ПТС-25М

ПТС-25М рассчитан на продолжительный режим работы, но допускает кратковременную перегрузку по току в установленных пределах. Это полезно при переходных режимах, когда подключенная нагрузка на короткое время может потреблять больше номинального значения. Также в преобразователе предусмотрена защита от короткого замыкания. При поиске неисправности важно проверять не только сам преобразователь, но и потребитель, проводку, состояние изоляции и выходные цепи. Иногда отказ преобразователя связан не с ним самим, а с перегрузкой или коротким замыканием в подключенной линии.

Идентификация и поставка ПТС-25М

При заказе нужно указывать полное обозначение ПТС-25М и сразу уточнять комплектность: нужен только преобразователь или изделие с амортизационной рамой, разъемами и сопроводительными документами. Перед установкой проверяют состояние хранения, внешний вид, разъем, работу вентилятора, выходное напряжение, частоту и отсутствие признаков перегрева. В поставке изделие может быть новым, с хранения, после ремонта или после капитального ремонта. Для авиационного применения важны паспорт, документы проверки и совместимость с конкретным воздушным судном.

Тип изделия: Авиационный трехфазный статический преобразователь
Обозначение: ПТС-25М
Функция: Преобразование 27 В постоянного тока в трехфазное 36 В переменного тока 400 Гц
Применение / Где используется: Системы электропитания бортового оборудования воздушных судов
Система / Место установки: Цепи преобразования постоянного тока в переменный; линии питания приборов и блоков авионики
Совместимые ВС / Оборудование: Ми-8, Ми-17, Ка-32 и другие воздушные суда в зависимости от состава оборудования и утвержденной документации
Входное напряжение: 27 В постоянного тока
Максимальный потребляемый ток: 1,6 А
Выходное напряжение: 36 В трехфазного переменного тока
Дополнительный канал: 5,5 В однофазного переменного тока
Выходная частота: 400 Гц
Номинальная мощность: 25 В·А
Форма выходного сигнала: Синусоидальная
Режим работы: Продолжительный
Тип конструкции: Статический полупроводниковый преобразователь
Внутренние узлы: Блоки управления, инверторы, задающий генератор, фильтры радиопомех, встроенный электровентилятор охлаждения
Охлаждение: Встроенный электровентилятор
Монтаж: На амортизационной раме
Перегрузочная способность: Кратковременная 5-минутная перегрузка по току до 25% от номинала
Защита: Защита от короткого замыкания
Техническая документация: Паспорт изделия, документы проверки и эксплуатационная документация ВС при наличии
