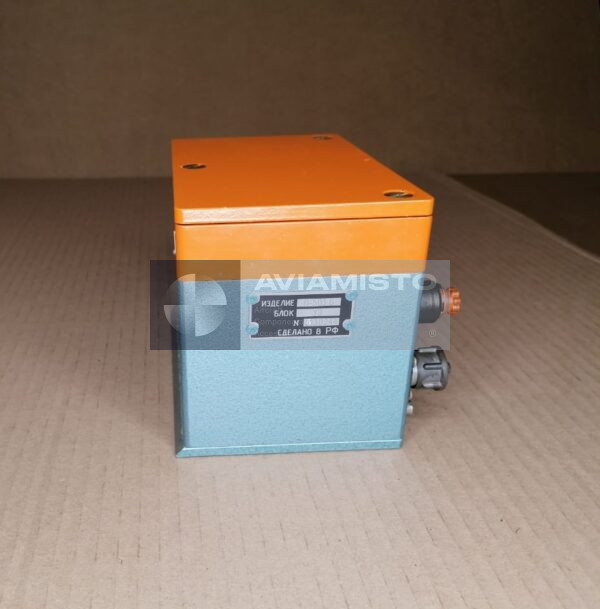

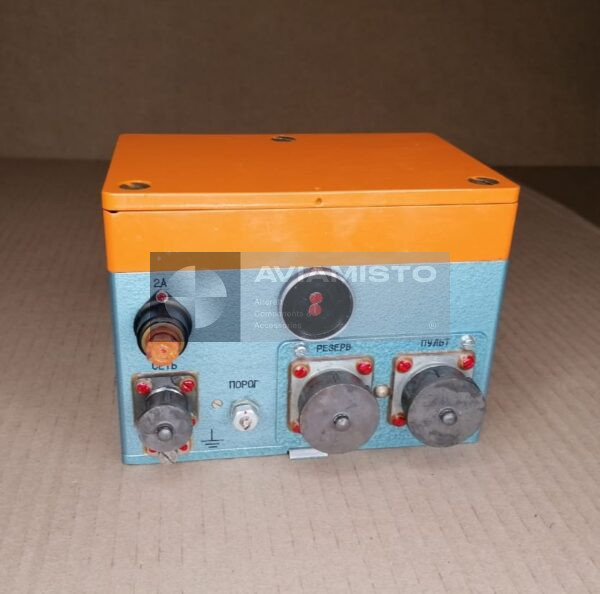

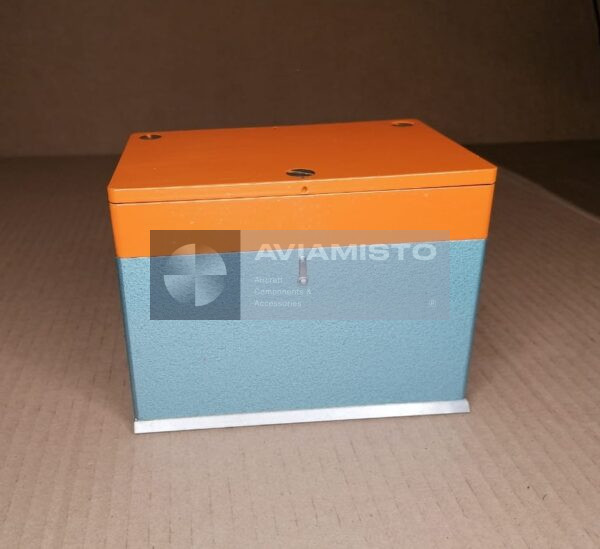

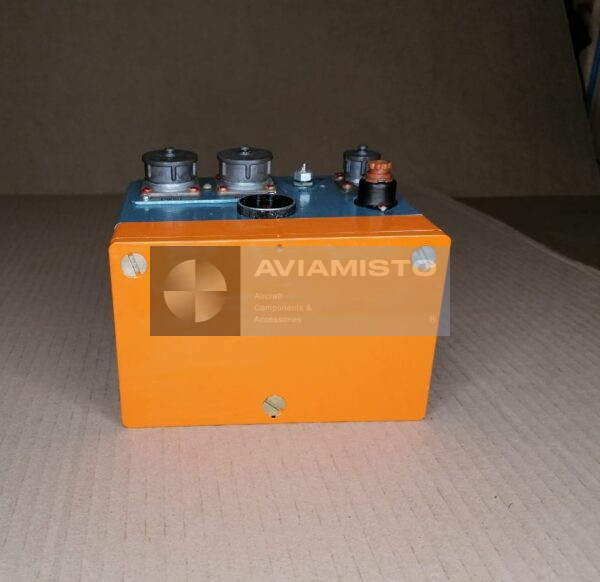

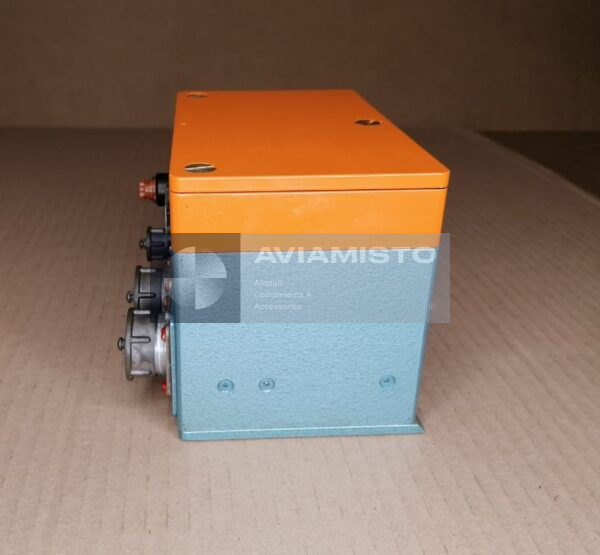

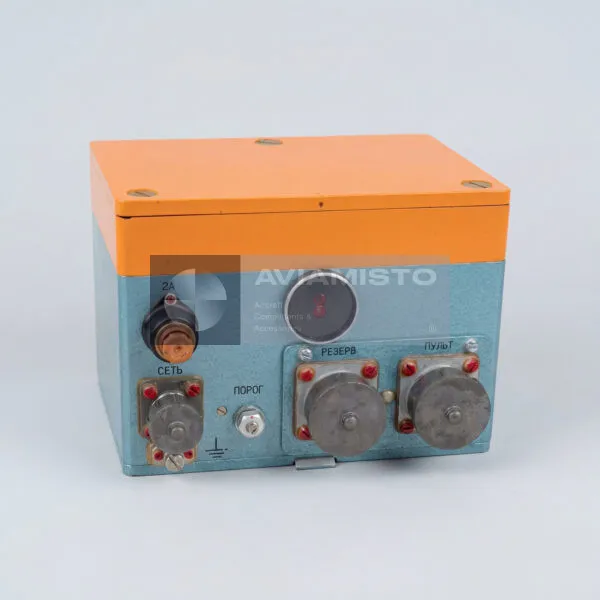

УЗ П-503Б

УЗ П-503Б в системе бортового магнитофона П-503Б

УЗ П-503Б — бортовое устройство записи, предназначенное для магнитной проволочной записи речевой информации и сигналов времени в составе авиационного магнитофона П-503Б. Изделие применяется для автоматической фиксации переговоров экипажа, сигналов внутренней связи и радиосвязи. Устройство работает совместно с пультом управления ПУ П-503Б и установочными элементами как часть полного комплекта бортовой системы регистрации речевой информации.

Запись речи и сигналов времени через УЗ П-503Б

УЗ П-503Б выполняет прямую запись звуковых сигналов, поступающих от самолетного переговорного устройства, бортовых радиостанций и каналов связи экипажа. Прибор фиксирует служебные переговоры, сигналы, поступающие в наушники или шлемофоны пилотов, а также сигналы кода времени. Код времени может записываться в виде тональных импульсов в зависимости от конфигурации и документации системы. Записанная информация используется для последующего анализа работы экипажа, обслуживания или расследования событий.

Проволочный носитель записи УЗ П-503Б

УЗ П-503Б использует тонкую специальную магнитную проволоку как носитель записи. В отличие от более поздних ленточных и твердотельных регистраторов, запись выполняется на проволочный носитель в непрерывном циклическом режиме со стиранием более ранней информации. В конструкции устройства находятся проволокопротяжный механизм, катушки с проволокой, блок магнитных головок, автоматика, усилительные каскады и генератор стирания / подмагничивания. Такая схема характерна для ранних авиационных систем речевой регистрации.

Состав системы П-503Б

УЗ П-503Б является частью бортового проволочного магнитофона П-503Б. Полный комплект может включать устройство записи УЗ П-503Б, пульт управления ПУ П-503Б, амортизационную или установочную раму, кассеты с проволокой и бортовую проводку. Во время работы система принимает речевые и временные сигналы от связного оборудования воздушного судна и записывает их на проволочный носитель. Пульт управления обеспечивает управление системой, а устройство записи выполняет механический и электрический процесс регистрации.

Установка УЗ П-503Б на воздушном судне

УЗ П-503Б устанавливается на вертолетах и самолетах, оснащенных системой П-503Б. На вертолетах семейства Ми-8 / Ми-17 блок может размещаться в правом или левом радиоэлектронном отсеке, либо на задней стенке кабины экипажа, в зависимости от документации конкретного ВС. На самолетах Ан-24, Ан-26, Ту-134, Ил-76 и других типах оборудование может размещаться в технических отсеках, зонах радиооборудования или ближе к хвостовой части фюзеляжа. Точное место установки определяется документацией воздушного судна.

Идентификация и заказ УЗ П-503Б

Изделие может встречаться под обозначениями УЗ П-503Б, UZ P-503B или P-503B Recording Unit. Обозначение УЗ П-503Б расшифровывается как устройство записи бортового магнитофона П-503Б. Для точной поставки желательно указать тип воздушного судна, установленную конфигурацию регистратора, требуемое состояние, необходимость кассет или установочной рамы, комплект документов и требуется ли только устройство записи или полный комплект системы П-503Б.

Тип изделия: Устройство записи
Обозначение: УЗ П-503Б
Альтернативные обозначения: UZ P-503B, P-503B Recording Unit
Функция: Магнитная проволочная запись речевой информации и сигналов времени
Назначение: Автоматическая запись переговоров экипажа, радиосвязи и сигналов времени
Применение / Где используется: Бортовые системы регистрации речевой информации
Связанная система: Бортовой проволочный магнитофон П-503Б
Состав системы: Устройство записи УЗ П-503Б, пульт управления ПУ П-503Б, установочная / амортизационная рама, кассеты с проволокой и бортовая проводка согласно установке
Совместимые ВС / техника: Вертолеты и самолеты, оснащенные системой П-503Б
Типовая применяемость: Ми-8 / Ми-17, Ан-24, Ан-26, Ту-134, Ил-76 и другие ВС согласно документации
Носитель записи: Проволочный магнитный носитель Ø 0.05 мм
Тип записи: Непрерывная циклическая запись со стиранием более ранней информации
Продолжительность непрерывной записи: Не менее 9 часов
Линейная скорость носителя записи: 100 ± 10 мм/с
Записываемые сигналы: Переговоры по СПУ, радиосвязь, речевая информация экипажа и сигналы кода времени
Сигнал кода времени: Тональные импульсы около 133 Гц; 400 Гц, если предусмотрено конфигурацией
Диапазон записываемых частот: 0.3–3.4 кГц
Питание: 27 В постоянного тока, рабочий диапазон 18–31 В
Потребляемая мощность: Не более 20 ВА
Место установки: Радиоэлектронный отсек, задняя стенка кабины экипажа или технический отсек оборудования согласно документации ВС
Защищенное исполнение: Вариант П-503БС может устанавливаться внутри термобронеконтейнера, если предусмотрено конфигурацией
Совместимость с маяком: Возможно подключение подводного акустического маяка типа ПАМ-6к, если предусмотрено системой
Ресурс до ремонта: Согласно паспорту
Назначенный срок службы: Согласно паспорту
Состояние: Указывается при поставке
Документация: Паспорт УЗ П-503Б, техническая документация ВС и эксплуатационная документация системы по запросу
