П-503Б

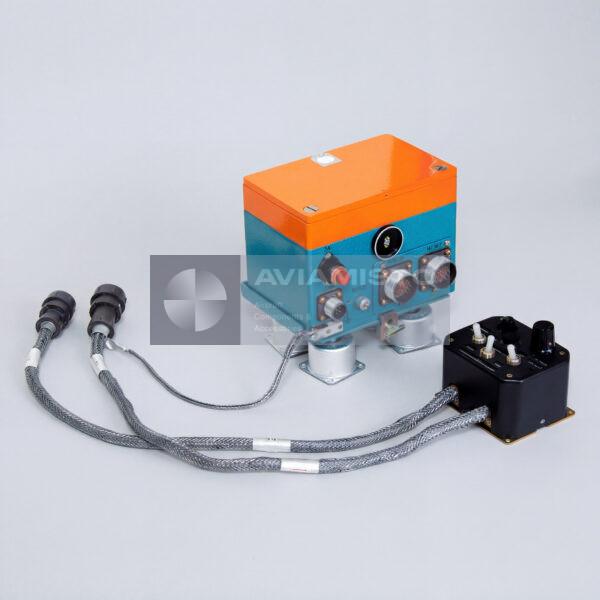

Бортовой проволочный магнитофон П-503Б

П-503Б — бортовой авиационный проволочный магнитофон, предназначенный для магнитной записи звуковых сигналов, поступающих в гарнитуру левого летчика от внутренних и внешних цепей связи вертолетного радиооборудования, а также речи, передаваемой летчиком. Магнитофон применяется в составе бортовой системы регистрации речевой информации и обеспечивает непрерывную фиксацию переговоров экипажа во время полета. Запись выполняется на проволочный носитель и может использоваться для последующего воспроизведения, технического анализа или расследования событий.

Запись речевой информации через П-503Б

Магнитофон П-503Б фиксирует звуковую информацию от бортовых цепей связи, включая сигналы самолетного переговорного устройства и радиостанций. Система записывает речь, передаваемую летчиком, а также звуковые сигналы, поступающие в гарнитуру пилота. Благодаря этому П-503Б входит в состав бортовой системы регистрации переговоров, основной задачей которой является сохранение речевой информации экипажа и сигналов времени в процессе эксплуатации воздушного судна.

Проволочный носитель записи П-503Б

П-503Б использует тонкий проволочный носитель записи вместо магнитной ленты или твердотельной памяти. Запись выполняется на проволоку установленного диаметра с заданной линейной скоростью движения носителя. Система обеспечивает непрерывную запись продолжительностью не менее 9 часов. Проволочный принцип записи характерен для более ранних авиационных систем речевой регистрации, применявшихся на вертолетах и других воздушных судах до широкого внедрения современных твердотельных регистраторов.

Состав системы П-503Б

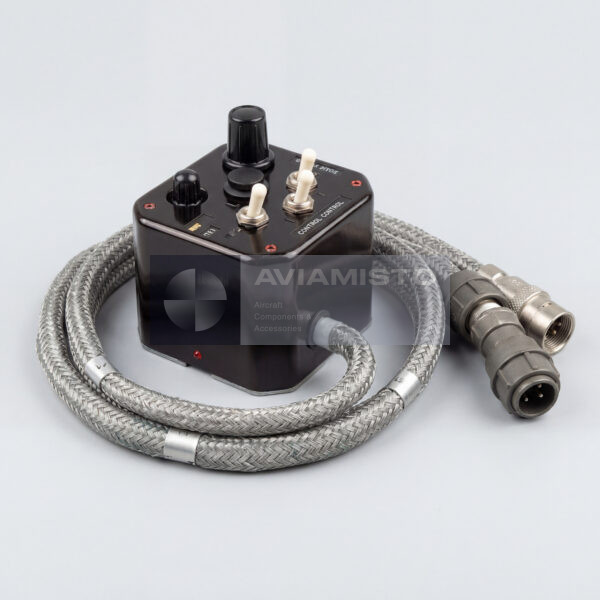

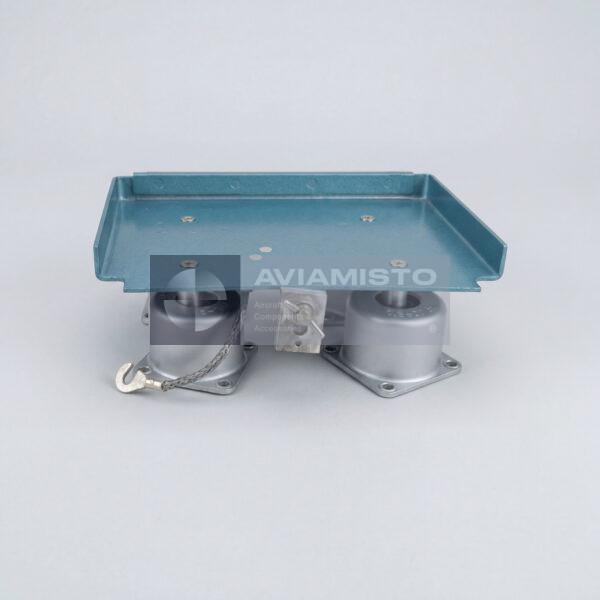

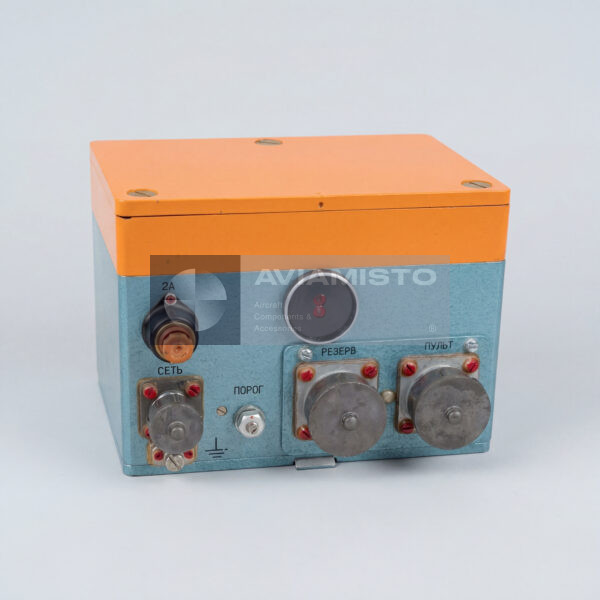

П-503Б поставляется как комплектная система, включающая устройство записи УЗ П-503Б, пульт управления ПУ П-503Б, монтажную раму, проволочную кассету и связанные принадлежности. Устройство записи выполняет непосредственный процесс магнитной проволочной записи, а пульт управления обеспечивает оперативное управление системой. Кассета содержит проволочный носитель, а монтажная рама служит для механической установки оборудования на воздушном судне. Точную комплектность нужно сверять по паспорту изделия и спецификации поставки.

Установка и применение П-503Б на вертолетах

Магнитофон П-503Б устанавливается на вертолетах, оснащенных бортовыми системами радиосвязи. Он работает в составе вертолетного оборудования внутренней связи и регистрации речевой информации. Место установки и схема крепления зависят от типа воздушного судна, модификации и технической документации. При эксплуатации магнитофон проверяют совместно с самолетным переговорным устройством, радиостанциями, устройством записи, пультом управления, проволочной кассетой, питанием и установочными элементами.

Идентификация и заказ П-503Б

Изделие может встречаться под обозначениями П-503Б или P-503B. Эти обозначения относятся к одному типу бортового проволочного магнитофона. Для точной поставки желательно указать тип воздушного судна, установленную конфигурацию регистратора, требуемое состояние, комплектность, требования к кассетам и наличие документации. Если требуются отдельные элементы, в запросе нужно уточнить, нужен полный магнитофон П-503Б, устройство записи УЗ П-503Б, пульт управления ПУ П-503Б, проволочная кассета или комплект ЗИП.

Тип изделия: Бортовой проволочный магнитофон
Обозначение: П-503Б
Альтернативные обозначения: P-503B
Функция: Запись речевых сигналов и информации времени
Назначение: Магнитная запись звука из гарнитуры пилота, переговоров экипажа и сигналов времени
Применение / Где используется: Вертолетные бортовые системы связи и регистрации речевой информации
Система / Место установки: Бортовая система речевой регистрации
Совместимые ВС / техника: Вертолеты, оснащенные бортовыми системами радиосвязи
Рабочее напряжение: 27 ± 2.7 В постоянного тока
Потребляемая мощность: Не более 20 ВА
Носитель записи: Проволочный носитель
Диаметр проволоки: 0.05 мм
Тип проволоки: Тип 5.4
Продолжительность непрерывной записи: Не менее 9 ч
Линейная скорость записи: 100 ± 10 мм/с
Сигнал кода времени: Тональные импульсы 133 ± 4 Гц
Ток записи: 1.30–2.2 мА
Питание микрофона: 4–6 В
Масса: Не более 4 кг
Часть системы / входит в комплект: Устройство записи УЗ П-503Б; пульт управления ПУ П-503Б; монтажная рама; проволочные кассеты и принадлежности
Комплект поставки: Устройство записи УЗ П-503Б; пульт управления ПУ П-503Б; монтажная рама; проволочная кассета СЫ5.960.035; пустая кассета ХС5.960.003; футляр СЫ6.875.047; документация
Состояние: Указывается при поставке
Документация: Паспорт изделия П-503Б
