Блок 10А из Р-863
пульт управления
Описание

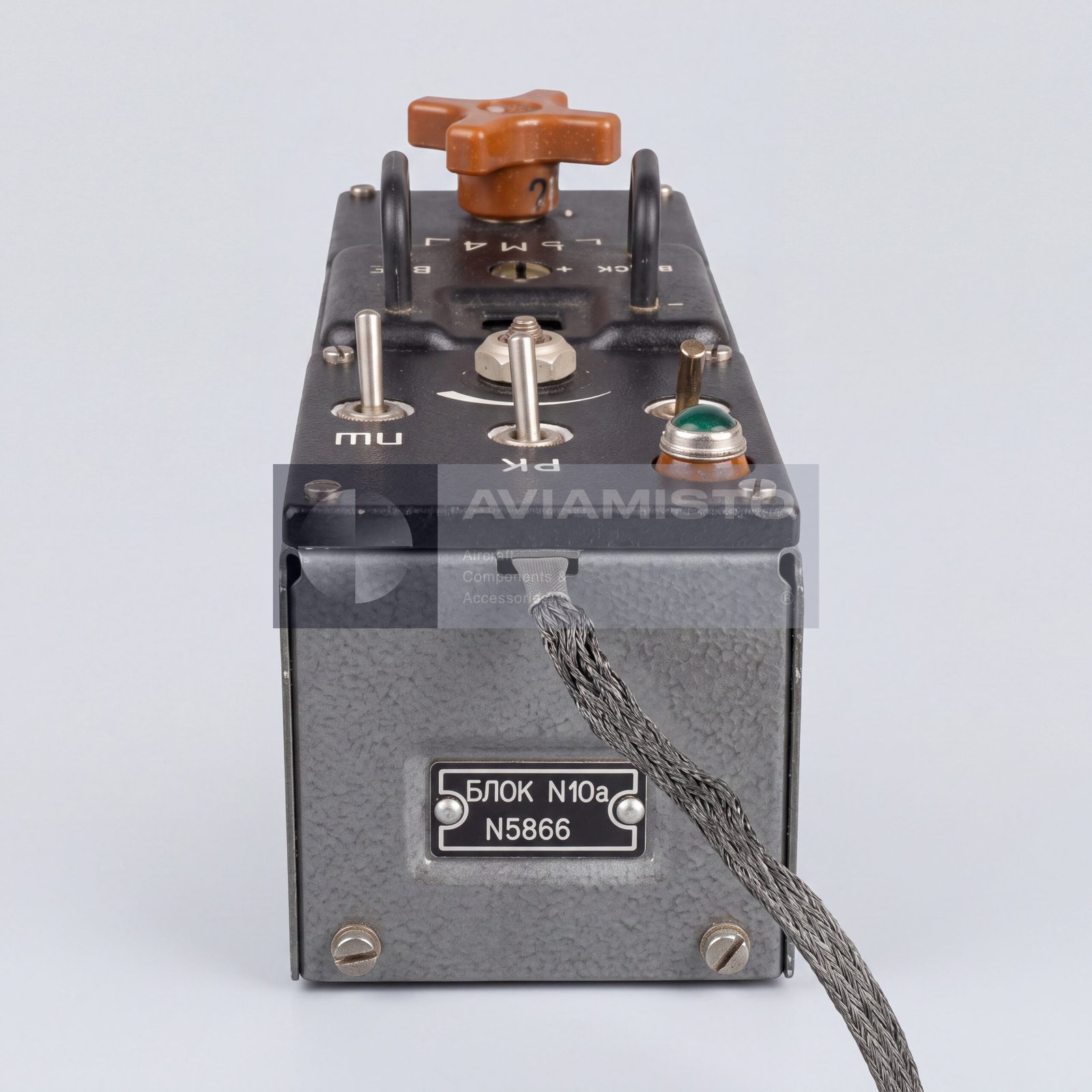

Пульт управления Блок 10А для радиостанции Р-863
Блок 10А — авиационный пульт управления, применяемый для дистанционного управления бортовой командной радиостанцией Р-863. Также изделие может использоваться в составе радиостанций Р-862 / Р-863, если это предусмотрено документацией воздушного судна. Пульт устанавливается в кабине экипажа и позволяет выбирать рабочие частоты, переключать фиксированные каналы связи и управлять режимами радиостанции без доступа к основному приемопередающему оборудованию.
Полное описаниеСвернуть описание
Дистанционное управление Р-863 через Блок 10А
Основная задача Блока 10А — дистанционная настройка частоты и управление режимами работы авиационной командной радиостанции. Пульт выдает команды на перестройку радиостанции в МВ- и ДМВ-диапазонах и обеспечивает выбор фиксированных каналов связи. Экипаж использует пульт в полете для управления радиосвязью с наземными пунктами управления и другими воздушными судами. Сам пульт не передает и не принимает радиосигналы, а выполняет функции кабинного органа управления.
Запоминающее устройство Блока 10А
Блок 10А относится к модификациям пультов управления с запоминающим устройством для предварительно заданных каналов связи. Пульт обеспечивает быстрый выбор до 20 фиксированных каналов, которые предварительно программируются в секции памяти. Такая схема позволяет экипажу оперативно переключаться между назначенными частотами во время полета. Конструктивно пульт может быть разделен на верхнюю часть управления режимами и нижнюю часть с кассетой памяти / секцией фиксированных каналов.

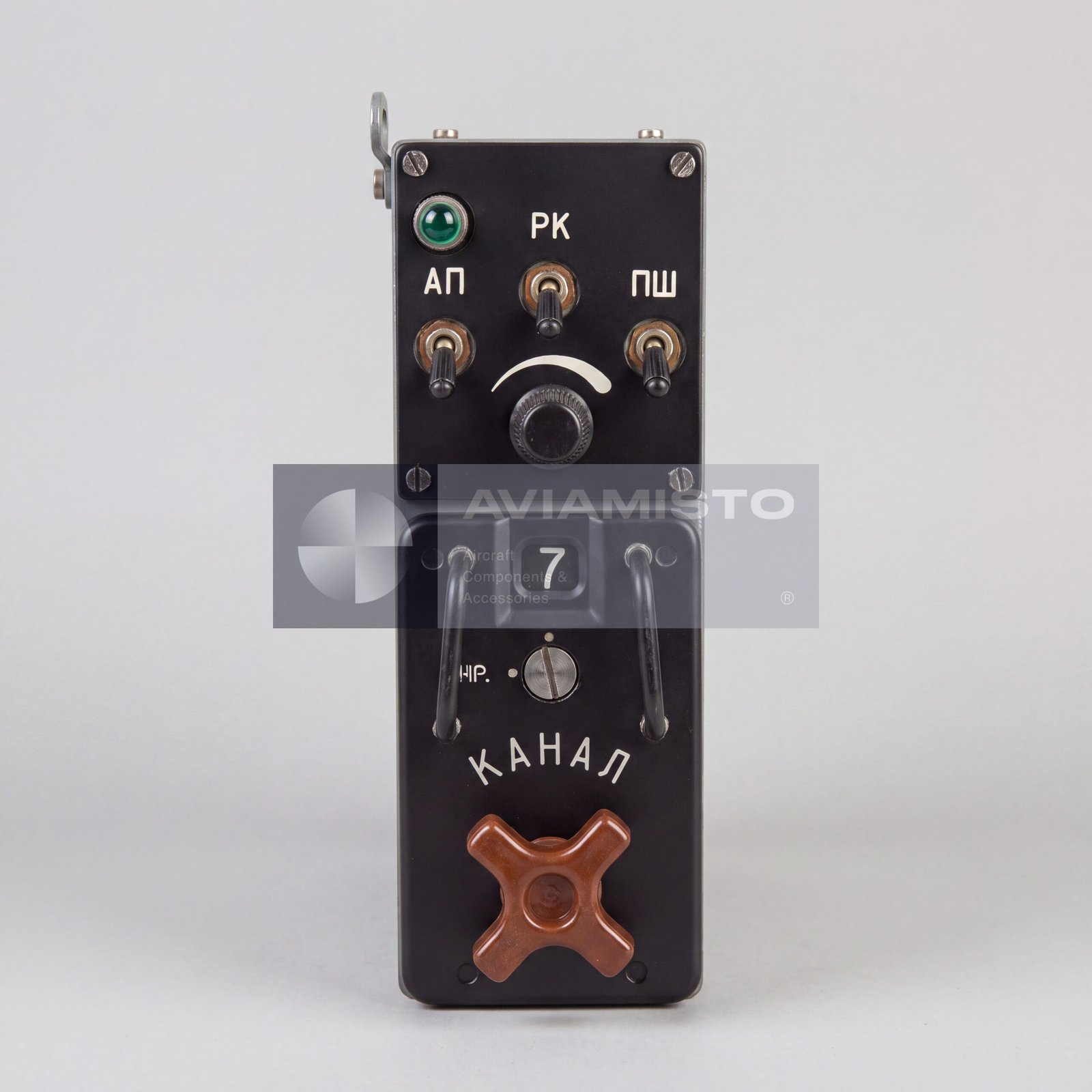

Органы управления Блока 10А
На пульте могут располагаться органы управления подавителем шумов, аварийным приемником, выбором вида модуляции и переводом управления между рабочими местами. Переключатель «ПШ» используется для включения или отключения подавителя шумов радиостанции. Переключатель «АП» связан с работой дежурного аварийного приемника. Переключатель «АМ — ЧМ» применяется для выбора вида модуляции, если это предусмотрено схемой. В двухпультовых установках функция «УПР.» позволяет передавать управление радиостанцией на нужное рабочее место экипажа.
Установка Блока 10А в кабине экипажа
Блок 10А устанавливается на приборной панели или в зоне управления радиосвязью кабины воздушного судна. Типовая применяемость может включать вертолеты Ми-8, Ми-17 и другие вертолеты семейства Ми, а также самолеты, оснащенные совместимыми радиостанциями Р-862 / Р-863. Лицевая панель может иметь подсветку, органы набора частоты, переключатели и светосигнальную арматуру для работы экипажа в дневных и ночных условиях.
Идентификация и заказ Блока 10А
Изделие может встречаться под обозначениями Блок 10А, Block 10A, пульт управления Р-863, пульт управления Р-862 / Р-863 или пульт с запоминающим устройством. Блок относится к линейке пультов управления радиостанций Р-862 и Р-863, включая связанные исполнения блоков 7–21 и модификации 7А–12А. Для точной поставки желательно указать тип воздушного судна, версию радиостанции, вариант подсветки, разъемы, требования к памяти каналов, состояние и наличие документации.
Технические характеристики
- Тип изделия
- Авиационный пульт управления радиостанцией
- Обозначение
- Блок 10А
- Альтернативные обозначения
- Block 10A, пульт управления Р-863, пульт управления Р-862 / Р-863, пульт с запоминающим устройством
- Функция
- Дистанционный выбор частот, переключение фиксированных каналов и управление режимами работы радиостанции
- Назначение
- Кабинное управление бортовой командной радиостанцией Р-863 / Р-862
Все характеристикиСвернуть характеристики
- Применение / Где используется
- Бортовые системы командной радиосвязи самолетов и вертолетов
- Связанные системы
- Командные радиостанции Р-863, Р-862
- Роль в системе
- Кабинный пульт управления с запоминающим устройством
- Система / Место установки
- Бортовая система командной радиосвязи
- Место установки
- Приборная панель / зона управления радиосвязью в кабине экипажа
- Типовая применяемость
- Ми-8, Ми-17 и связанные вертолеты семейства Ми; самолеты с совместимыми радиостанциями Р-862 / Р-863
- Управляемый диапазон частот МВ
- 100.000–149.975 МГц
- Управляемый диапазон частот ДМВ
- 220.000–399.975 МГц
- Шаг сетки частот
- 25 кГц
- Фиксированные каналы
- До 20 каналов связи
- Время перестройки каналов
- Не более 1.5 с согласно данным системы радиостанции
- Управление модуляцией
- Переключение АМ / ЧМ, если предусмотрено исполнением
- Управление аварийным приемником
- Переключатель «АП» для работы дежурного аварийного приемника
- Аварийные частоты
- 121.5 МГц в МВ-диапазоне; 243 МГц в ДМВ-диапазоне, если применимо по конфигурации системы
- Управление подавителем шумов
- Переключатель / орган управления «ПШ»
- Перевод управления
- Передача управления между рабочими местами экипажа, если применимо
- Индикация
- Индикация приема аварийного сигнала; индикация перехода управления; индикация приема / передачи, если применимо
- Питание
- Бортовая сеть постоянного тока 27 В согласно установке радиостанции
- Подсветка панели
- Встроенная красная подсветка в исполнении Блок 10А согласно данным установки
- Напряжение подсветки
- 5.5 В или 28 В в зависимости от схемы подключения на ВС
- Ориентировочная масса
- Около 1.8–2.2 кг в зависимости от установочной комплектации
- Тип крепления
- Крепление в приборную панель, Dzus или винтовое крепление согласно установке ВС
- Содержание драгоценных металлов
- Золото — 0.222 г; серебро — 1.100 г; платина — 0.020 г согласно предоставленным данным
- Документация
- Паспорт изготовителя, электрическая документация и эксплуатационная документация по запросу
