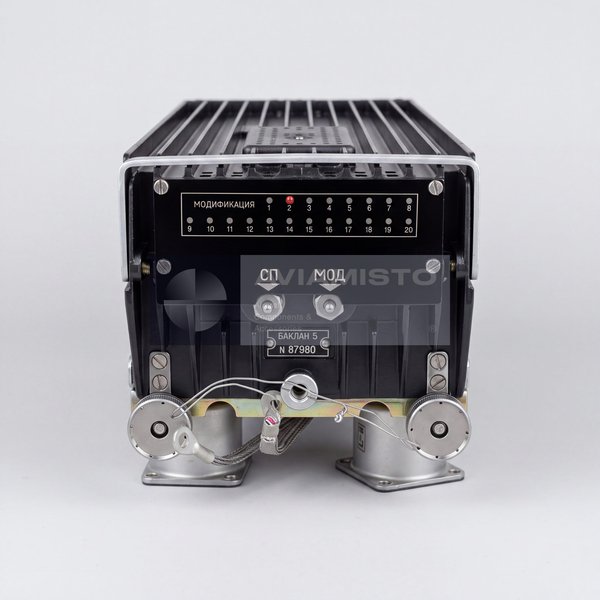

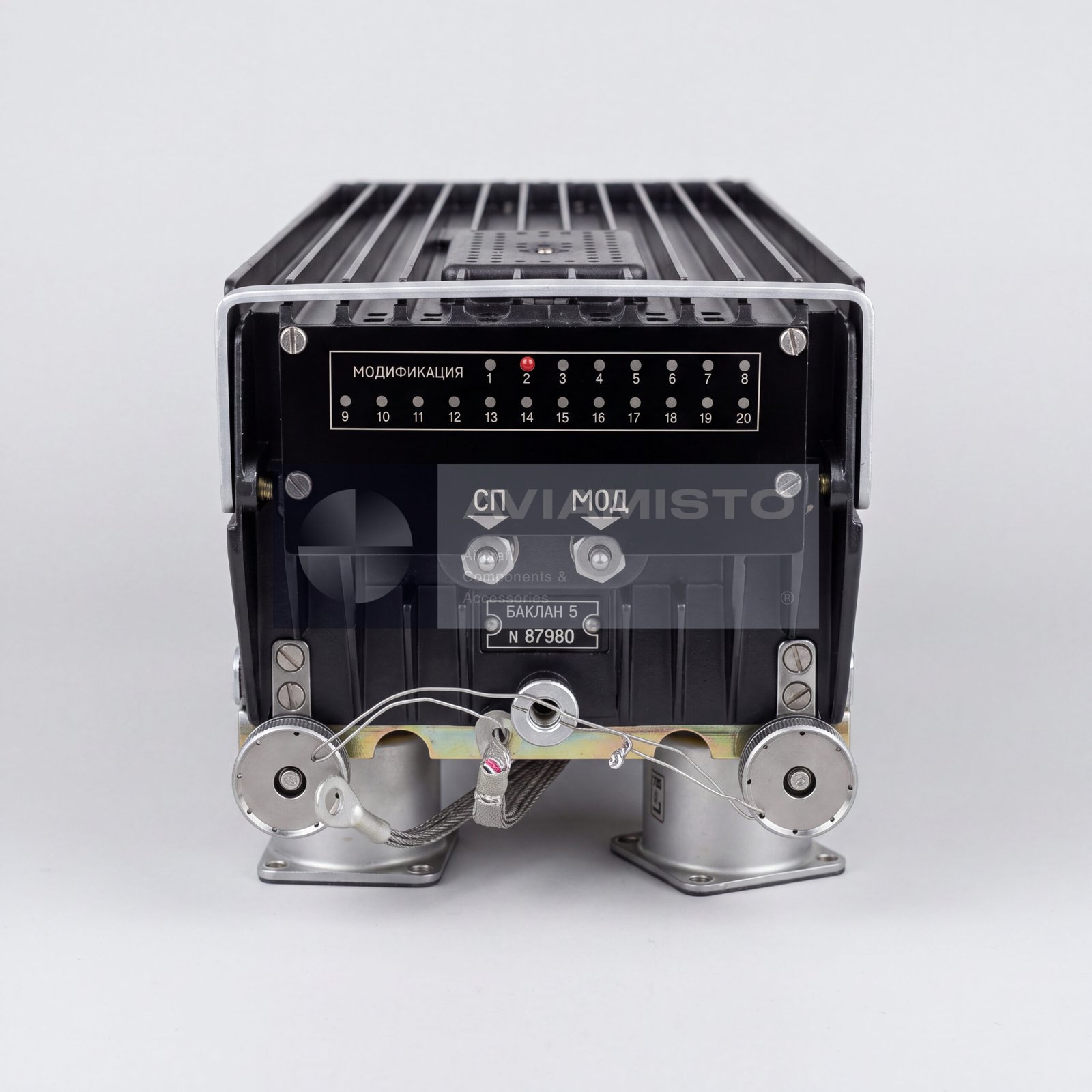

Баклан-5

Бортовая УКВ-радиостанция Баклан-5

Баклан-5 — бортовая авиационная УКВ-радиостанция, предназначенная для ведения симплексной радиотелефонной связи между экипажами самолетов, вертолетов и наземными диспетчерскими пунктами гражданской авиации. Радиостанция работает в авиационном УКВ-диапазоне и применяется для голосовой связи во время полета и наземной эксплуатации. Изделие широко использовалось на легких гражданских самолетах и вертолетах, включая Ан-2, Як-18Т, Ми-2, Ми-8 и другие ВС с совместимыми системами радиосвязи семейства «Баклан».

УКВ-связь через Баклан-5

Радиостанция Баклан-5 обеспечивает голосовую связь в режиме амплитудной модуляции в авиационном УКВ-диапазоне. Она позволяет экипажу связываться с диспетчерскими службами и другими воздушными судами на фиксированных рабочих частотах. Цифра «5» в обозначении указывает на класс выходной мощности передатчика. Дальность связи зависит от высоты полета, установки антенны, конфигурации воздушного судна и условий прохождения радиосигнала.

Состав системы Баклан-5

Радиостанция Баклан-5 имеет блочную конструкцию. Типовой комплект включает приемопередатчик, пульт дистанционного управления и амортизационную раму. Приемопередатчик выполняет прием, передачу, модуляцию и обработку радиосигналов. Пульт дистанционного управления устанавливается в кабине экипажа и обеспечивает выбор частоты и управление радиостанцией. Амортизационная рама служит для механической установки и виброизоляции радиоблока внутри конструкции воздушного судна.

Управление Баклан-5 из кабины экипажа

Управление радиостанцией Баклан-5 выполняется через пульт дистанционного управления, установленный в кабине. Пульт позволяет экипажу выбирать нужную рабочую частоту и управлять настройками связи согласно установленной конфигурации радиостанции. Основной приемопередатчик обычно размещается отдельно в зоне радиооборудования воздушного судна, а пульт остается доступным экипажу во время эксплуатации.

Применение Баклан-5 на самолетах и вертолетах

Баклан-5 применялся на гражданских самолетах и вертолетах, которым требовалась бортовая УКВ-радиосвязь. Типовая применяемость может включать Ан-2, Як-18Т, Ми-2, Ми-8 и другие воздушные суда, где радиостанция предусмотрена документацией. Изделие относится к тому же семейству «Баклан», что и более мощная версия Баклан-20, применяемая в случаях, когда требуется большая выходная мощность передатчика.

Идентификация и заказ Баклан-5

Изделие может встречаться под обозначениями Баклан-5 или Baklan-5. Для точной поставки желательно указать, требуется полный комплект радиостанции или отдельные элементы: приемопередатчик, пульт дистанционного управления, амортизационная рама, кабели или документация. Также важно подтвердить тип воздушного судна, установленную проводку, шаг сетки частот, состояние, комплектность и требования к документам перед поставкой или заменой.

Тип изделия: Бортовая авиационная УКВ-радиостанция
Обозначение: Баклан-5
Альтернативные обозначения: Baklan-5
Функция: Симплексная УКВ-радиотелефонная связь
Назначение: Голосовая связь экипажей самолетов и вертолетов с наземными диспетчерскими пунктами и другими ВС
Применение / Где используется: Бортовые системы радиосвязи самолетов и вертолетов
Система / Место установки: Отсек радиооборудования ВС и зона управления в кабине экипажа
Совместимые ВС / техника: Ан-2, Як-18Т, Ми-2, Ми-8 и другие ВС с совместимыми радиостанциями «Баклан», если применимо по документации
Диапазон рабочих частот: 118.000–135.975 МГц
Шаг сетки частот: 25 кГц; 8.33 кГц в модернизированных версиях, если применимо
Количество каналов: 720 фиксированных частот
Тип модуляции: АМ
Выходная мощность передатчика: 5 Вт
Дальность связи: До 180–350 км в зависимости от высоты полета и условий эксплуатации
Напряжение питания: 24–29.4 В постоянного тока
Максимальная высотность: До 14,000 м
Диапазон рабочих температур: −54 °C до +55 °C
Основной комплект поставки: Приемопередатчик; пульт дистанционного управления; амортизационная рама; кабели и разъемы согласно спецификации поставки
Связанная система: УКВ-радиостанции семейства «Баклан»
Связанная более мощная версия: Баклан-20
Состояние: Указывается при поставке
Документация: Паспорт изготовителя, эксплуатационная документация и установочная документация ВС по запросу

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
