Б7А2-ЯР1

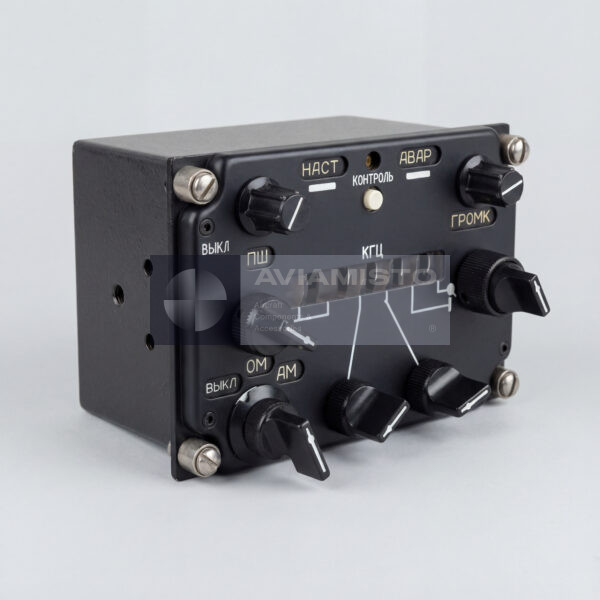

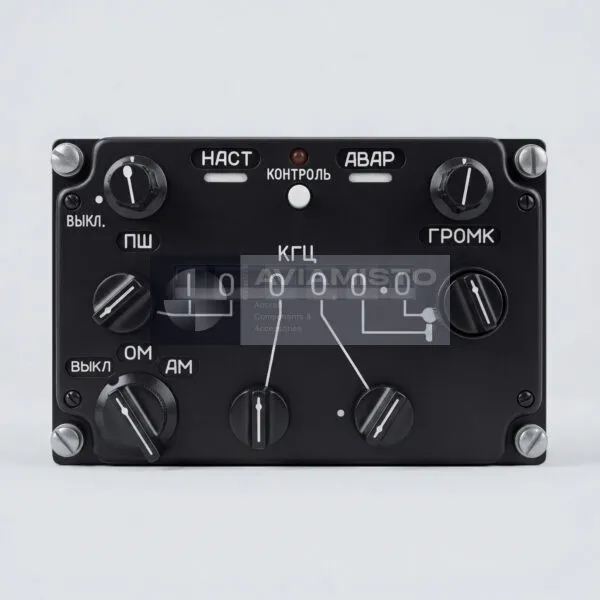

Пульт Б7А2-ЯР1 в системе «Ядро-1Г»

Пульт Б7А2-ЯР1 — бортовой пульт управления с наборным устройством, применяемый в составе авиационных коротковолновых радиостанций семейства «Ядро», включая системы «Ядро-1Г» и «Ядро-1Г1». Пульт предназначен для управления режимами работы радиостанции и связанных функциональных блоков в составе бортового радиооборудования летательного аппарата. Изделие не является самостоятельным радиотехническим устройством; оно работает как кабинный интерфейс экипажа с системой КВ-радиосвязи.

Управление радиостанцией через Б7А2-ЯР1

Б7А2-ЯР1 позволяет экипажу управлять режимами работы КВ-радиостанции «Ядро-1Г» из кабины воздушного судна. Через органы управления пульта можно выбирать рабочие частоты радиостанции, задавать режимы работы, регулировать громкость и контролировать исправность аппаратуры. Пульт передает команды на связанные блоки КВ-системы, включая приемопередатчик, усилитель мощности и антенно-согласующее устройство. Основные блоки радиостанции при этом могут размещаться в радиоотсеке, а управление остается доступным экипажу.

Настройка частоты и кодовое управление Б7А2-ЯР1

Пульт Б7А2-ЯР1 использует дискретную установку частоты с помощью наборных дисков и механической индикации на барабанных счетчиках. Он обеспечивает выбор рабочих частот в диапазоне подключенной радиостанции «Ядро-1Г». Управление выполняется дистанционно по коду «2 из 5», который используется для передачи команд настройки и режимов на радиооборудование. Устойчивая работа пульта зависит от состояния наборных элементов, переключателей, разъемов, электропитания и связанных блоков системы «Ядро».

Установка Б7А2-ЯР1 в кабине воздушного судна

Пульт Б7А2-ЯР1 устанавливается в кабине экипажа, обычно на приборной панели, верхнем электропульте или в зоне управления связным оборудованием, в зависимости от типа воздушного судна и компоновки. На вертолетах Ми-8 / Ми-17 такие пульты могут располагаться на правой боковой панели верхнего электропульта кабины, рядом с другими органами управления связными и навигационными системами. Конструкция рассчитана на эксплуатацию в условиях вибрации, температурных колебаний и нагрузок бортовой электросети.

Применение Б7А2-ЯР1 на вертолетах и самолетах

Б7А2-ЯР1 применяется на вертолетах Ми-8, Ми-17 и их модификациях, а также на других летательных аппаратах, оснащенных КВ-радиостанциями «Ядро-1Г» или родственными системами семейства «Ядро». Радиостанция обеспечивает дальнюю двухстороннюю КВ-радиосвязь воздушного судна с наземными станциями. Поскольку состав радиооборудования может отличаться по модификации ВС, версии радиостанции и проведенной модернизации, применяемость нужно подтверждать по перечню оборудования, электрической документации и эксплуатационной документации радиостанции.

Идентификация и заказ Б7А2-ЯР1

Изделие может встречаться под обозначениями Б7А2-ЯР1, Пульт Б7А2-ЯР1, Б7А2ЯР1, B7A2-YaR1, B7A2-YAR1 или B7A2-JAR1. В отдельных складских или экспортных ведомостях похожие позиции могут быть записаны как B7A2-YAPL, B7A2-JAPI, B7A2-IPR1, B7A2-PR1 или “Control Unit HF”. Такие варианты нужно сверять с фактической маркировкой изделия и документацией ВС перед заказом. Для точной поставки желательно указать тип воздушного судна, установленную версию радиостанции «Ядро», требуемое состояние, конфигурацию разъемов и комплект документов.

Тип изделия: Бортовой пульт управления радиооборудованием / пульт управления КВ-радиостанцией
Обозначение: Б7А2-ЯР1
Альтернативные обозначения: Пульт Б7А2-ЯР1, Б7А2ЯР1, B7A2-YaR1, B7A2-YAR1, B7A2-JAR1
Возможные экспортные / складские обозначения: B7A2-YAPL, B7A2-JAPI, B7A2-IPR1, B7A2-PR1, Control Unit HF
Функция: Интерфейс экипажа для управления режимами работы КВ-радиостанции
Назначение: Управление режимами работы и функциями бортовой КВ-радиостанции
Применение / Где используется: Бортовые КВ-системы радиосвязи
Связанные системы: «Ядро-1Г», «Ядро-1Г1» и связанные КВ-радиостанции семейства «Ядро»
Система / Место установки: Кабина экипажа летательного аппарата
Совместимые ВС / техника: Ми-8, Ми-17 и их модификации, а также другие ВС с совместимыми КВ-радиостанциями «Ядро-1Г»
Роль в системе: Интерфейс между экипажем и системой радиосвязи
Управляемое оборудование: Приемопередатчик, усилитель мощности, антенно-согласующее устройство и вспомогательные блоки системы «Ядро-1Г»
Управляемый диапазон частот: 2.0000–29.9999 МГц согласно подключенной радиостанции
Шаг сетки частот: 100 Гц
Способ установки частоты: Дискретный, наборными дисками
Индикация частоты: Механическая, барабанные счетчики
Принцип управления: Дистанционное управление по коду «2 из 5»
Напряжение питания: 27 В постоянного тока
Функции управления: Выбор частоты, настройка режимов, регулировка громкости, контроль исправности аппаратуры
Размещение: Кабина экипажа летательного аппарата
Типовое расположение на Ми-8 / Ми-17: Правая боковая панель верхнего электропульта кабины, в зависимости от модификации
Ориентировочные габариты: 146 × 118 × 160 мм, без учета выступающих ручек
Ориентировочная масса: Около 2.1 кг
Состояние: Указывается при поставке
Документация: Техническая и эксплуатационная документация, электрическая документация ВС, паспорт изделия и записи проверки при наличии
