Б7А1-ЯР1

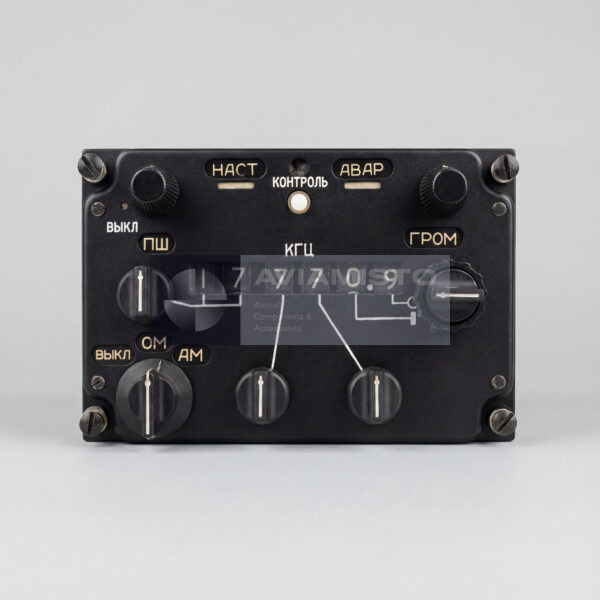

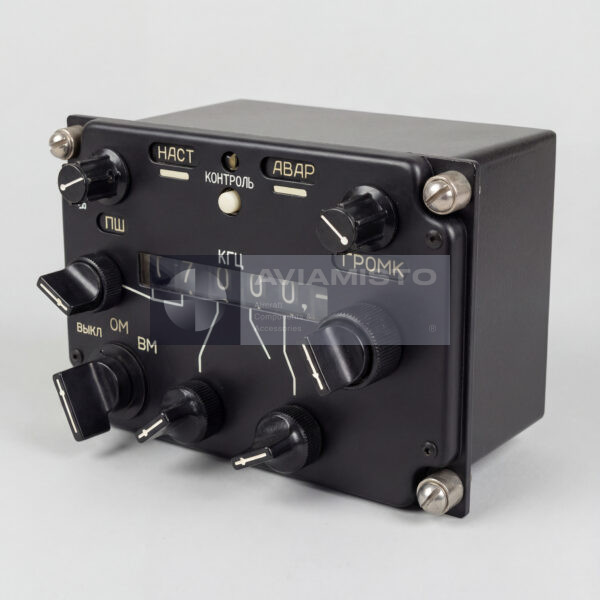

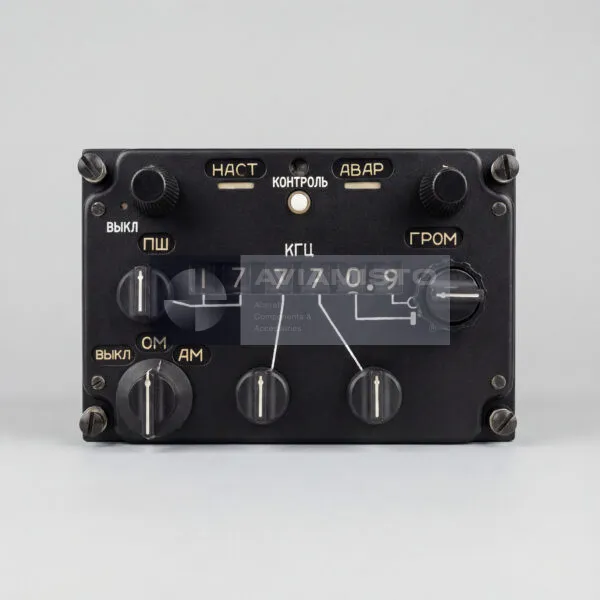

Пульт Б7А1-ЯР1 в системе радиостанции «Ядро»

Пульт Б7А1-ЯР1 — бортовой пульт управления авиационного радиооборудования, применяемый в составе коротковолновых радиостанций семейства «Ядро», включая систему «Ядро-1» и «Ядро-1А». Пульт предназначен для управления режимами работы радиостанции и связанных функциональных блоков в составе бортовой системы радиосвязи. Он является элементом интерфейса экипажа с КВ-радиостанцией и не используется как самостоятельное радиотехническое устройство.

Управление радиостанцией через Б7А1-ЯР1

Б7А1-ЯР1 позволяет экипажу управлять рабочими режимами радиостанции «Ядро» из кабины воздушного судна. Через органы управления пульта пилоты могут задавать рабочую частоту, выбирать параметры работы и передавать команды на радиооборудование, установленное вне кабины. Пульт формирует кодовые команды для автоматической перестройки приемовозбудителя и антенно-согласующего устройства на выбранную частоту. Благодаря этому блок выполняет роль основного кабинного органа управления дальней КВ-радиосвязью.

Настройка частоты и органы управления Б7А1-ЯР1

Пульт Б7А1-ЯР1 обеспечивает выбор рабочих частот радиостанции в диапазоне подключенной системы «Ядро». Для установки частоты используются переключатели барабанного или декадного типа с цифровой индикацией значений. Такая схема позволяет экипажу задавать частоту непосредственно из кабины без доступа к радиоотсеку. Качество работы системы связи зависит не только от пульта, но и от состояния приемовозбудителя, усилителя мощности, антенно-согласующего устройства, фидерной линии и наружной КВ-антенны.

Установка Б7А1-ЯР1 в кабине воздушного судна

Пульт Б7А1-ЯР1 устанавливается в кабине экипажа на приборной панели, верхнем электропульте или в зоне управления связным оборудованием, в зависимости от типа воздушного судна и компоновки. На вертолетах Ми-8 / Ми-17 пульт может располагаться на правой боковой панели верхнего электропульта кабины, рядом с другими пультами управления связными и навигационными системами. Более тяжелые блоки радиостанции, включая приемопередатчик, согласующее устройство и блоки питания, обычно размещаются вне кабины в радиоотсеке.

Применение Б7А1-ЯР1 на вертолетах и самолетах

Пульт Б7А1-ЯР1 применяется на вертолетах и самолетах, оснащенных КВ-радиостанциями семейства «Ядро». Типовая применяемость включает вертолеты Ми-8, Ми-17 и другие летательные аппараты с совместимыми коротковолновыми системами связи. Изделие рассчитано на эксплуатацию в условиях авиационной техники, включая вибрации, температурные колебания и нагрузки бортовой электросети. Поскольку состав радиооборудования может отличаться по модификации ВС, комплекту оборудования и модернизации, применяемость нужно подтверждать по перечню оборудования, электрической документации и руководству по эксплуатации радиостанции.

Идентификация и заказ Б7А1-ЯР1

Изделие может встречаться под обозначениями Б7А1-ЯР1, Б7-А1-ЯР1, Б7А1ЯР1, Пульт Б7А-ЯР1, B7A1-YaR1, B7A1-YaR-1 или B7A1-Yar1. В отдельных экспортных ведомостях и англоязычных перечнях похожие позиции могут быть записаны как B7A1-JAPI, B7A1-YAPL, B7A1-IPR1, B7A1-PR1 или “Control Unit HF”. Такие варианты нужно сверять с фактической маркировкой изделия и документацией ВС перед заказом. Для точной поставки желательно указать тип воздушного судна, установленную версию радиостанции «Ядро», состояние, конфигурацию разъемов и требования к документам.

Тип изделия: Бортовой пульт управления радиооборудованием
Обозначение: Б7А1-ЯР1
Альтернативные обозначения: Б7-А1-ЯР1, Б7А1ЯР1, Пульт Б7А-ЯР1, B7A1-YaR1, B7A1-YaR-1, B7A1-Yar1
Возможные экспортные / складские обозначения: B7A1-JAPI, B7A1-YAPL, B7A1-IPR1, B7A1-PR1, Control Unit HF
Функция: Ввод и управление режимами работы бортовой КВ-радиостанции
Назначение: Управление режимами работы бортовой КВ-радиостанции
Применение / Где используется: Бортовые КВ-системы радиосвязи
Связанные системы: Радиостанции семейства «Ядро», включая «Ядро-1» и «Ядро-1А»
Система / Место установки: Кабина экипажа летательного аппарата
Совместимые ВС / техника: Ми-8, Ми-17 и другие летательные аппараты с совместимыми КВ-радиостанциями семейства «Ядро»
Роль в системе: Элемент интерфейса экипажа с системой радиосвязи
Управляемое оборудование: Приемовозбудитель, усилитель мощности, антенно-согласующее устройство и вспомогательные блоки системы «Ядро»
Управляемый диапазон частот: 2.000–17.9999 МГц согласно подключенной радиостанции «Ядро»
Шаг сетки частот: 100 Гц
Принцип управления: Формирование кодовых команд для автоматической перестройки приемовозбудителя и антенно-согласующего устройства
Органы управления: Переключатели барабанного / декадного типа с цифровой индикацией значений
Размещение: Приборная панель кабины, верхний электропульт или зона управления связным оборудованием в зависимости от установки на ВС
Типовое расположение на Ми-8 / Ми-17: Правая боковая панель верхнего электропульта кабины, в зависимости от модификации
Ориентировочные размеры лицевой панели: Около 146 × 72 мм
Ориентировочная глубина корпуса: Около 160–180 мм с учетом штепсельного разъема
Ориентировочная масса: Около 1.2–1.5 кг
Состояние: Указывается при поставке
Документация: Эксплуатационная документация, электрическая документация ВС, паспорт изделия и записи проверки при наличии
