АРК-15М версия 14

Автоматический радиокомпас АРК-15М версия 14

АРК-15М версия 14 — бортовой автоматический радиокомпас, предназначенный для определения относительного пеленга на наземные радиомаяки и радиовещательные станции. Система работает в низко- и среднечастотном диапазонах и выдает экипажу непрерывную информацию о направлении на радиостанцию. Радиокомпас применяется в составе бортового радионавигационного оборудования и используется для маршрутной навигации, слежения за радиомаяками и выполнения полетов по приборам. Также изделие может обозначаться как ARK-15M, АРК-15М или Variant 14.

Навигационная функция АРК-15М

АРК-15М принимает сигналы ненаправленных радиомаяков и других подходящих радиопередатчиков, после чего обрабатывает их для определения курсового угла радиостанции или относительного пеленга. Рассчитанный пеленг передается на индикаторы в кабине, позволяя экипажу отслеживать радиостанции и контролировать навигационное положение. Эта функция важна при маршрутном полете, заходе на посадку и эксплуатации в условиях ограниченной видимости. Стабильная работа системы зависит от состояния антенн, настройки приемника, питания и сопряжения с индикаторами.

Частотная работа и пеленгация АРК-15М версия 14

АРК-15М версия 14 перекрывает широкий диапазон частот, разделенный на несколько рабочих поддиапазонов. Система использует малый шаг перестройки и точность настройки, необходимые для работы автоматического радиокомпаса. Радиокомпас работает в диапазоне, применяемом для навигации по НДБ и радиовещательным станциям, и обеспечивает определение пеленга с заданной точностью. Система должна быстро перестраиваться, сохранять устойчивый прием и работать в условиях авиационной вибрации, перепадов температуры и повышенной влажности.

Применение АРК-15М на воздушных судах

Автоматический радиокомпас АРК-15М применяется на вертолетах и самолетах, оснащенных совместимой радионавигационной системой. Типовая применяемость включает вертолеты Ми-8, Ми-17 и Ми-171, а также самолеты МиГ-29, Су-27, Ан-2 и Як-52, в зависимости от установленной авионики. Поскольку воздушные суда могут отличаться по модификации, электросистеме, кабельной разводке, индикаторам и модернизации, применяемость нужно подтверждать по перечню оборудования, электрической документации и руководству по техническому обслуживанию.

Состав системы АРК-15М версия 14

Комплект АРК-15М версия 14 включает приемные, антенные, управляющие и согласующие элементы. Приемный блок обрабатывает радиосигналы, рамочная антенна принимает направленную информацию, пульт управления обеспечивает выбор частоты и режима, а согласующее устройство поддерживает корректное сопряжение антенны с системой. Версия 14 отличается установочной конфигурацией и адаптацией к конкретным электросистемам воздушных судов. При замене или восстановлении важно проверять не только обозначение радиокомпаса, но и полный комплект поставки.

Идентификация и заказ АРК-15М версия 14

Перед заказом АРК-15М версия 14 желательно подтвердить тип воздушного судна, требуемую версию, состав комплекта, состояние и требования к документации. Система может поставляться как полный комплект радиокомпаса или как отдельные блоки: приемник, рамочная антенна, пульт управления, согласующее устройство или монтажный комплект. Для приемки стоит заранее уточнить наличие паспорта, записей проверки, документов исправности, состояние разъемов и совместимость с электросистемой и индикаторами конкретного борта.

Тип изделия: Автоматический радиокомпас / ADF
Обозначение: АРК-15М версия 14
Альтернативные обозначения: ARK-15M, АРК-15М, Variant 14
Функция: Определение относительного пеленга на наземные радиомаяки и радиовещательные станции
Применение / Где используется: Радионавигационные системы самолетов и вертолетов
Система / Место установки: Бортовая навигационная система / отсек радиоэлектронного оборудования
Совместимые ВС / техника: Ми-8, Ми-17, Ми-171, МиГ-29, Су-27, Ан-2, Як-52 и другие ВС согласно применимой документации
Рабочий диапазон частот: 150–1799.5 кГц
Количество частотных поддиапазонов: 5
Шаг сетки частот: 500 Гц
Количество каналов: 3300
Точность настройки: ±100 Гц
Промежуточная частота: 500 кГц
Полоса пропускания: 2.7 кГц
Точность определения КУР: ±2°
Время перестройки: 4 с
Рабочая температура блоков: От −60 °C до +60 °C
Рабочая температура рамочной антенны: От −60 °C до +140 °C
Устойчивость к влажности: До 98% при +40 °C
Средняя наработка на отказ: 300 ч
Масса полного комплекта: 16.2 кг

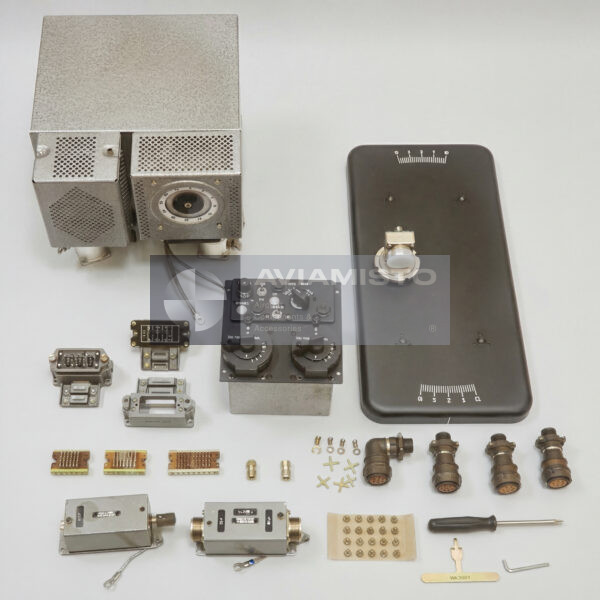

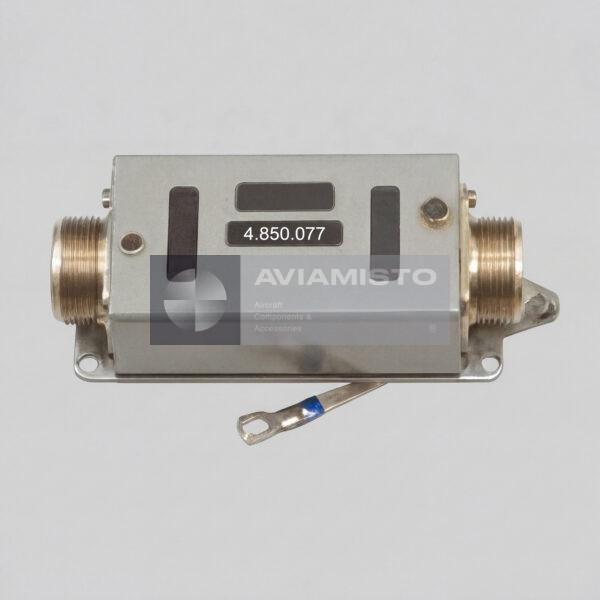

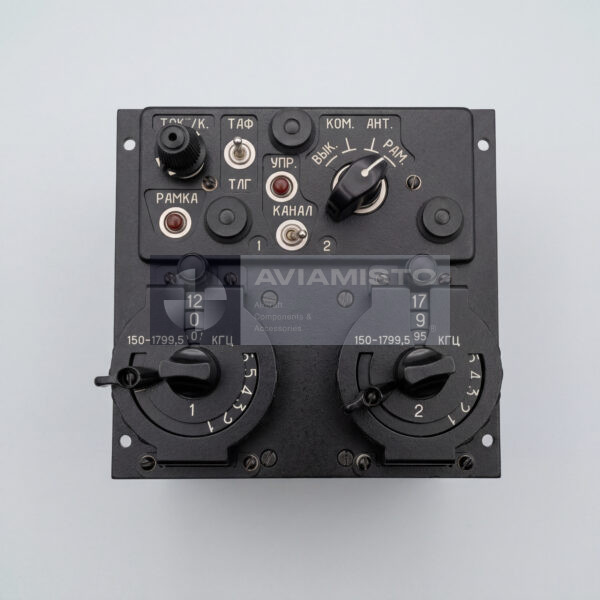

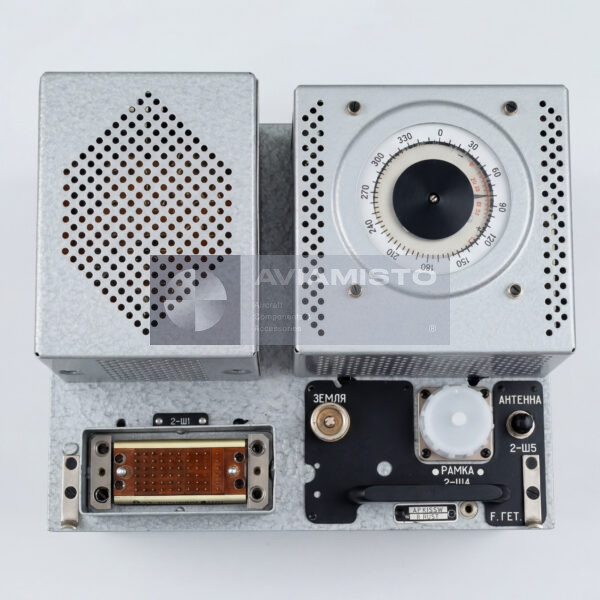

Комплект поставки: Приемный блок 2.003.013-01; пульт управления 3.624.049; рамочная антенна 2.090.020; эквивалент кабеля рамки ЭКР 4.850.077; согласующее устройство 2.240.000-1; монтажный комплект 4.075.043-17
Состояние: Согласно условиям поставки
Документация: Паспорт изделия, документация системы АРК-15М, документация ТО ВС и записи проверки при наличии
