2.090.020 АРК-15М

Рамочная антенна 2.090.020 в системе АРК-15М

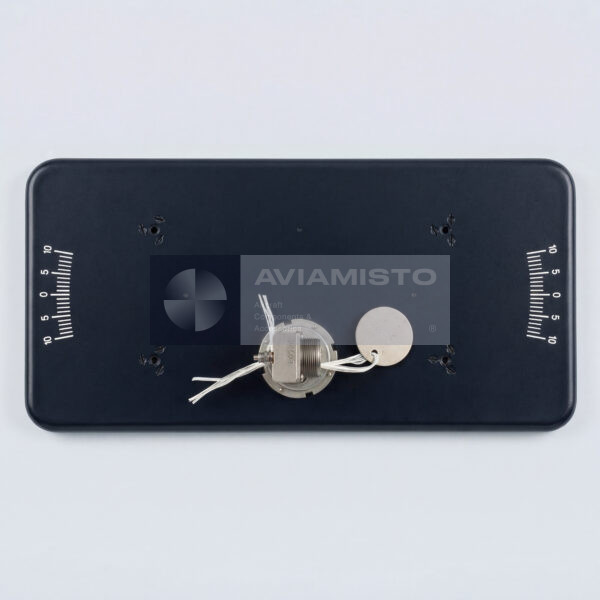

2.090.020 — рамочная антенна, применяемая в составе автоматического радиокомпаса АРК-15М. Антенный блок принимает радиосигналы от наземных радиомаяков и радиовещательных станций и обеспечивает первичный антенный сигнал для бортовой системы радиопеленгации. Изделие работает в составе радионавигационного оборудования вместе с приемником, согласующим устройством и пультом управления. Самостоятельным навигационным прибором антенна не является; это один из основных внешних компонентов, через который система АРК-15М получает сигнал для определения направления на радиостанцию.

Прием сигналов через антенну 2.090.020

Антенна 2.090.020 принимает радиосигналы низко- и среднечастотного диапазона, используемые автоматическим радиокомпасом. Далее эти сигналы передаются в приемный блок для усиления, обработки и формирования данных пеленга. Качество приема зависит не только от самой антенны, но и от ее установки, состояния кабелей, согласующего устройства, приемника и конструкции самолета вокруг места монтажа. Поскольку антенна входит в систему радиопеленгации, повреждение, плохое экранирование, неправильное крепление или попадание влаги могут повлиять на показания пеленга и устойчивость работы системы.

Неподвижная рамочная конструкция 2.090.020

Антенный блок 2.090.020 выполнен по схеме неподвижной рамочной антенны. Конструкция содержит две взаимно перпендикулярные рамки, которые образуют направленный приемный элемент радиокомпаса. Такая схема исключает механическое вращение внутри антенны и уменьшает количество подвижных частей в цепи радиопеленгации. Рамочная антенна формирует диаграмму приема в виде восьмерки, что позволяет системе сравнивать уровень сигнала и определять относительное направление на источник радиосигнала. Такая конструкция подходит для надежной работы в авиационных навигационных системах.

Установка 2.090.020 на фюзеляже воздушного судна

Рамочная антенна 2.090.020 устанавливается снаружи на фюзеляже воздушного судна, обычно в нижней части фюзеляжа. Узел размещается под радиопрозрачным обтекателем, который защищает антенну от воздушного потока, осадков, загрязнений и других внешних факторов, но пропускает радиосигнал. Правильная установка важна, потому что диаграмма приема и точность пеленга зависят от места монтажа, ориентации и окружающей конструкции. При обслуживании обычно проверяют обтекатель, крепление антенны, кабельные соединения, герметичность и отсутствие механических повреждений.

Применение 2.090.020 на вертолетах и самолетах

Блок 2.090.020 применяется на самолетах и вертолетах, оснащенных автоматическим радиокомпасом АРК-15М. Типовая применяемость включает вертолеты Ми-8 и Ми-17, а также самолеты с установленной системой АРК-15М. Поскольку воздушные суда могут отличаться по модификации, составу авионики, истории ремонта и модернизации, применяемость нужно подтверждать по перечню оборудования и документации системы АРК-15М. Внешне похожую антенну нельзя считать взаимозаменяемой без проверки номера изделия, монтажной конфигурации и совместимости с системой.

Идентификация и заказ 2.090.020

Перед заказом 2.090.020 желательно подтвердить тип воздушного судна, установленную версию радиокомпаса, требуемое состояние и комплект документов. Антенна работает совместно с приемным блоком, согласующим устройством и пультом управления, поэтому при поиске неисправностей или восстановлении системы нужно проверять полную конфигурацию АРК-15М. Для точной поставки стоит указать полное обозначение, место установки, состояние обтекателя при необходимости, требования к кабелям или разъемам, наличие паспорта и потребность в связанных компонентах системы.

Тип изделия: Рамочная антенна / антенна радиопеленгации
Обозначение: 2.090.020
Альтернативные обозначения: Рамочная антенна 2.090.020, антенна АРК-15М
Функция: Прием радиосигналов и обеспечение определения направления на радиостанцию
Применение / Где используется: Бортовой автоматический радиокомпас АРК-15М
Система / Место установки: Бортовая радионавигационная система / внешняя антенная установка на фюзеляже
Совместимые ВС / техника: Ми-8, Ми-17 и другие ВС с системой АРК-15М согласно применимой документации
Связанная система: Автоматический радиокомпас АРК-15М
Тип антенны: Неподвижная рамочная антенна
Конфигурация антенны: Две взаимно перпендикулярные рамки
Диаграмма приема: Направленная диаграмма в виде восьмерки
Установка: Наружное крепление на фюзеляже под радиопрозрачным обтекателем
Компоненты системы: Приемный блок 2.003.006-01; согласующее устройство 2.240.000; пульт управления 3.624.049
Рабочая роль: Первичный прием сигнала для радиопеленгации и индикации пеленга
Состояние: Согласно условиям поставки
Документация: Документация системы АРК-15М, документация ТО ВС, паспорт изделия и записи установки при наличии
