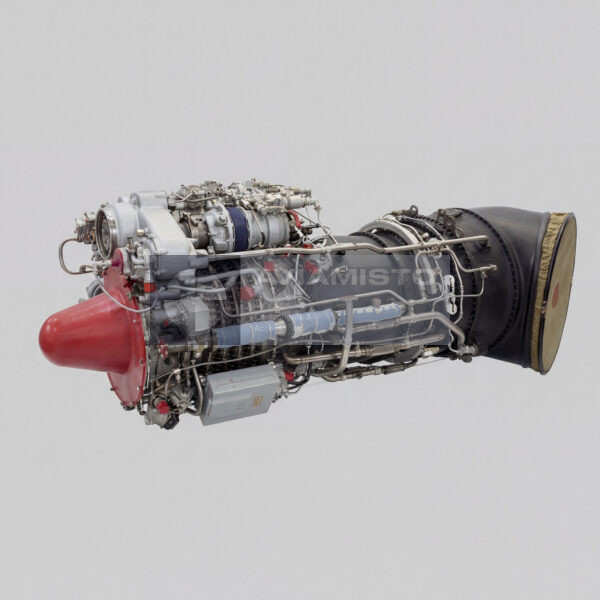

ТВ3-117ВМ серия 3

Турбовальный двигатель ТВ3-117ВМ серия 03 для гражданских вертолетов

ТВ3-117ВМ серия 03 — турбовальный авиационный двигатель со свободной турбиной, предназначенный главным образом для гражданских вертолетов семейства Ми-8 / Ми-17. Двигатель является дальнейшим развитием семейства ТВ3-117 и рассчитан на стабильную мощность, экономичность и надежную работу в широком диапазоне климатических условий. Он работает в составе силовой установки вертолета и передает механическую мощность в трансмиссию. Серия 03 особенно актуальна для эксплуатации в жарком климате, высокогорных районах, запыленной атмосфере и других сложных условиях.

Работа ТВ3-117ВМ серия 03 в жарком климате и высокогорье

ТВ3-117ВМ серия 03 оптимизирован для сохранения мощности в условиях высокой температуры и большой высоты. Разреженный воздух и повышенная температура обычно уменьшают запас мощности двигателя, особенно на взлете, висении и при отказе одного двигателя. Эта модификация поддерживает надежную работу на высокогорных площадках и в жарком климате, где для гражданских и транспортных задач требуется стабильная отдача мощности. Согласно предоставленным техническим данным, двигатель обеспечивает запуск и устойчивую работу на площадках до примерно 4000 м над уровнем моря, в зависимости от конфигурации вертолета и условий эксплуатации.

Мощностные режимы двигателя ТВ3-117ВМ серия 03

ТВ3-117ВМ серия 03 имеет несколько контролируемых режимов мощности. Взлетный режим используется на этапах полета с высокой нагрузкой, а номинальный и крейсерский режимы обеспечивают длительную работу с контролируемым расходом топлива. Чрезвычайный режим применяется в нештатных условиях, включая отказ одного двигателя, когда оставшийся двигатель должен обеспечить дополнительную мощность для продолжения полета и посадки. Использование всех режимов должно соответствовать руководству по эксплуатации двигателя и воздушного судна, поскольку мощность, длительность, температура газов и внешние условия являются контролируемыми параметрами.

Конструкция ТВ3-117ВМ / ВМА серия 03

Двигатель ТВ3-117ВМ / ВМА серия 03 выполнен по схеме одновального газогенератора со свободной силовой турбиной. Основной газовоздушный тракт включает 12-ступенчатый осевой компрессор, кольцевую камеру сгорания, двухступенчатую турбину компрессора, двухступенчатую свободную турбину и выхлопное устройство. Также двигатель имеет коробку приводов агрегатов, на которой размещаются узлы запуска, подачи топлива, смазки, управления и контроля. Свободная турбина передает крутящий момент в трансмиссию вертолета, а газогенератор работает в соответствии с требованиями системы регулирования и нагрузкой.

Навесное оборудование и системы ТВ3-117ВМ серия 03

ТВ3-117ВМ серия 03 включает системы противообледенения, смазки и суфлирования, подачи топлива, автоматического регулирования, контроля и запуска. В состав навесных агрегатов могут входить насос-регулятор НР-3ВМ, воздушный стартер СВ-78БА, центробежный топливный насос ДЦН-70А, маслоагрегат МА-78, датчик частоты вращения ротора, механизм ручной прокрутки, топливный коллектор с 12 форсунками, дренажный клапан, клапаны перепуска воздуха, агрегат зажигания и свечи СП-26П. Эти узлы обеспечивают запуск, разгон, работу на установившихся режимах и останов двигателя. Конкретную комплектацию нужно подтверждать по документации двигателя.

Применение и взаимозаменяемость ТВ3-117ВМ серия 03

ТВ3-117ВМ серия 03 предназначен для вертолетов семейства Ми-8 / Ми-17, включая модификации Ми-8МТВ, Ми-17, Ми-171 и Ми-172, в зависимости от утвержденной конфигурации воздушного судна. Двигатель может применяться на вертолетах одновинтовой и соосной схемы, если это разрешено документацией. Он поддерживает работу с пылезащитными устройствами и экранирующими выхлопными устройствами, сохраняя характеристики в пыльной, задымленной и морской среде. Двигатель указан как взаимозаменяемый с более ранними модификациями семейства ТВ3-117 в утвержденных пределах, но точную заменяемость нужно подтверждать по бюллетеням и документам.

Тип изделия: Турбовальный авиационный двигатель со свободной турбиной
Обозначение двигателя: ТВ3-117ВМ серия 03
Альтернативные обозначения: ТВ3-117ВМ серия 3, TV3-117VM Series 03, TV3-117VM Series 3, TV3-117VM / VMA Series 3
Функция: Основная силовая установка гражданских и транспортных вертолетов
Применение / Где используется: Система силовой установки вертолета
Система / Место установки: Моторный отсек / силовая установка вертолета
Совместимые ВС / техника: Ми-8МТВ, Ми-8МТВ-1, Ми-8МТВ-2, Ми-8МТВ-5, Ми-17, Ми-171, Ми-172 и родственные вертолеты семейства Ми-8 / Ми-17
Конфигурация двигателя: Одновальный газогенератор со свободной силовой турбиной
Направление вращения ротора газогенератора: Против часовой стрелки
Направление вращения ротора свободной турбины: Против часовой стрелки
Тип компрессора: Осевой
Количество ступеней компрессора: 12
Камера сгорания: Кольцевая
Турбина компрессора: Двухступенчатая
Свободная турбина: Двухступенчатая
Выхлопное устройство: Установлено
Коробка приводов агрегатов: Установлена
Чрезвычайный режим мощности: 2200 л.с.
Взлетный режим: 2000 л.с.
Номинальный режим: 1700 л.с.
Крейсерский режим: 1500 л.с.
Удельный расход топлива: 0.220 кг/л.с.·ч на взлетном режиме
Степень повышения давления в компрессоре: 9.4
Расход воздуха через компрессор: Не менее 8.7 кг/с
Максимальная температура газов перед турбиной: 1263 K / 990 °C
Высотность: Запуск и устойчивая работа на площадках до примерно 4000 м над уровнем моря
Сохранение мощности: Поддержание расчетной мощности в жарких и высокогорных условиях
Устойчивость к среде: Работа в пыльной, задымленной и морской атмосфере
Совместимость с ПЗУ и выхлопными экранами: Поддерживается
Длина с выхлопным патрубком: 2055 мм
Ширина: 660 мм
Высота: 728 мм
Сухая масса: 294–295 кг
Насос-регулятор: НР-3ВМ
Воздушный стартер: СВ-78БА
Топливный насос: ДЦН-70А
Маслоагрегат: МА-78
Оборудование зажигания: Агрегат зажигания, включая СК-22-2К при соответствующей комплектации, и две свечи СП-26П
Клапаны перепуска воздуха: Установлены
Механизм ручной прокрутки: Установлен
Взаимозаменяемость: Взаимозаменяем с более ранними модификациями семейства ТВ3-117 в утвержденных пределах
Техническое обслуживание: Высокая ремонтопригодность и обслуживаемость
Межремонтный ресурс: 1500 ч
Назначенный ресурс: До 3000–7500 ч, в зависимости от года выпуска и применимых бюллетеней
Состояние: Согласно условиям поставки
Документация: Техническая и эксплуатационная документация, паспорт, формуляр двигателя, сервисные бюллетени и записи ТО при наличии
