ТВ3-117ВМ серия 2

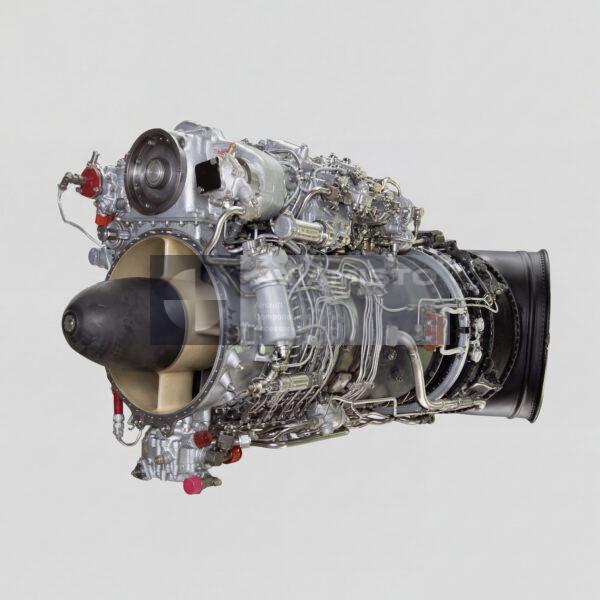

Турбовальный двигатель ТВ3-117ВМ серия 02 для гражданских вертолетов

ТВ3-117ВМ серия 02 — турбовальный авиационный двигатель со свободной турбиной, предназначенный главным образом для гражданских вертолетов семейства Ми-8 / Ми-17. Двигатель работает в составе силовой установки вертолета и передает механическую мощность в трансмиссию. Он рассчитан на длительную эксплуатацию с устойчивой отдачей мощности, контролируемым расходом топлива и надежной работой в штатных и аварийных режимах. Серия 02 особенно связана с гражданским применением, где важна возможность безопасного продолжения полета при отказе одного двигателя.

Работа ТВ3-117ВМ серия 02 при отказе одного двигателя

ТВ3-117ВМ серия 02 поддерживает режимы работы при отказе одного двигателя. На двухдвигательном вертолете оставшийся двигатель должен кратковременно выдавать повышенную мощность, чтобы экипаж мог продолжить полет, выполнить заход или произвести посадку. Для этого предусмотрены кратковременный и продленный режимы OEI. Они дают вертолету дополнительный запас безопасности в нештатной ситуации. Использование таких режимов должно строго соответствовать руководству по эксплуатации двигателя и воздушного судна, поскольку длительность, температурные ограничения и мощность являются контролируемыми параметрами.

Мощностные режимы двигателя ТВ3-117ВМ серия 02

ТВ3-117ВМ серия 02 обеспечивает высокую мощность на чрезвычайных и взлетных режимах, а также эффективную работу на крейсерском режиме. Мощностные данные обычно приводятся для условий уровня моря, нулевого числа Маха и стандартной атмосферы ISA. Двигатель может работать на чрезвычайном режиме, продленном режиме OEI и крейсерском режиме в зависимости от допустимой длительности и условий эксплуатации. Эти характеристики позволяют вертолетам семейства Ми-8 / Ми-17 выполнять гражданские транспортные, утилитарные и специальные задачи с запасом мощности для критических ситуаций.

Свободная турбина и навесное оборудование ТВ3-117ВМ серия 02

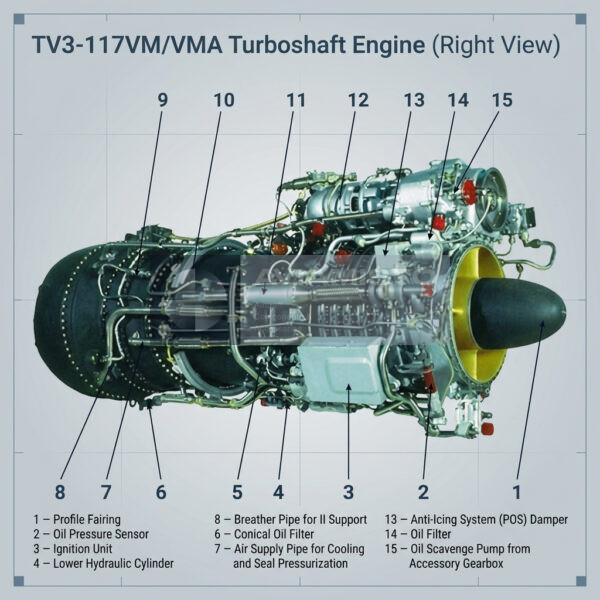

ТВ3-117ВМ серия 02 выполнен по схеме со свободной турбиной, что позволяет газогенератору и силовой турбине работать в составе вертолетной силовой установки и трансмиссии. На двигателе установлено навесное оборудование для запуска, подачи топлива, управления, смазки и электропитания. В состав основных агрегатов могут входить коробка приводов агрегатов, насос-регулятор НР-3ВМ, воздушный стартер СВ-78БА или другая утвержденная пусковая конфигурация, электронный регулятор ЭРД-3ВМ, топливный насос высокого давления, масляные агрегаты, центробежный суфлер, генератор и датчики контроля.

Применение ТВ3-117ВМ серия 02 на вертолетах Ми-8 / Ми-17

ТВ3-117ВМ серия 02 применяется на вертолетах семейства Ми-8 / Ми-17 в зависимости от модификации воздушного судна и разрешенной конфигурации силовой установки. Двигатель подходит для гражданской эксплуатации, если документация конкретного борта допускает установку этого типа. Он может быть взаимозаменяем с другими двигателями семейства ТВ3-117 в утвержденных пределах, но это нужно проверять по конфигурации, записям воздушного судна, сервисным бюллетеням и установочной документации. Взаимозаменяемость нельзя принимать только по названию семейства двигателя.

Идентификация и документация ТВ3-117ВМ серия 02

Перед заказом или установкой ТВ3-117ВМ серия 02 нужно подтвердить точное обозначение двигателя, серию, комплектацию навесным оборудованием, состояние и набор документов. Сухая масса, режимы мощности и состав установленных агрегатов зависят от конкретной комплектации и должны сверяться с паспортом или техническими записями. Для эксплуатационной приемки формуляр, паспорт, история обслуживания, записи хранения и остаточный ресурс имеют такое же значение, как и физическое состояние двигателя. Для точной поставки желательно указать тип вертолета, состояние, остаточный ресурс, включенные агрегаты и наличие документов.

Тип изделия: Турбовальный авиационный двигатель со свободной турбиной
Обозначение двигателя: ТВ3-117ВМ серия 02
Альтернативные обозначения: ТВ3-117ВМ серия 2, TV3-117VM Series 02, TV3-117VM Series 2
Функция: Основная силовая установка гражданских вертолетов семейства Ми-8 / Ми-17
Применение / Где используется: Система силовой установки вертолета
Система / Место установки: Моторный отсек / силовая установка вертолета
Совместимые ВС / техника: Вертолеты семейства Ми-8 / Ми-17 согласно утвержденной конфигурации
Тип двигателя: Газотурбинный турбовальный двигатель
Схема турбины: Свободная турбина
Расчетные условия: Уровень моря, нулевое число Маха, ISA
Чрезвычайный режим мощности: 2400 л.с. / 1765 кВт
Чрезвычайный режим 2.5 мин OEI: 2200 л.с. / 1618 кВт
Продленный режим OEI 30 мин: 2000 л.с. / 1471 кВт
Взлетный режим: 2000–2200 л.с. / 1471–1618 кВт
Крейсерский режим: 1500 л.с. / 1103 кВт
Удельный расход топлива: 0.210 кг/л.с.·ч / 0.286 кг/кВт·ч
Частота вращения свободной турбины: 15 000 об/мин при 100%
Сухая масса: 294 кг
Длина с выхлопным патрубком: 2055 мм
Высота: 728 мм
Ширина: 660 мм
Коробка приводов агрегатов: Установлена, для привода навесных агрегатов
Насос-регулятор: НР-3ВМ
Электронный регулятор двигателя: ЭРД-3ВМ
Стартер: Воздушный стартер СВ-78БА или утвержденная пусковая конфигурация
Оборудование системы смазки: Масляные нагнетающие и откачивающие агрегаты, центробежный суфлер
Электрооборудование: Генератор переменного тока в зависимости от комплектации
Датчики и сигнализаторы: Контроль давления, температуры газов и вибрации
Взаимозаменяемость: Совместим с двигателями семейства ТВ3-117 в утвержденных пределах
Состояние: Согласно условиям поставки
Документация: Техническая и эксплуатационная документация, паспорт, формуляр двигателя и записи ТО при наличии
