56-1400-00 (56.1400.00)

Тормоз несущего винта 56-1400-00 в трансмиссии вертолета

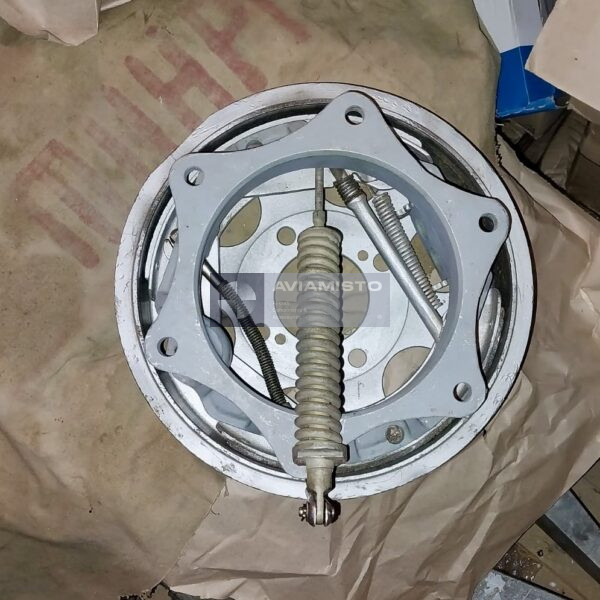

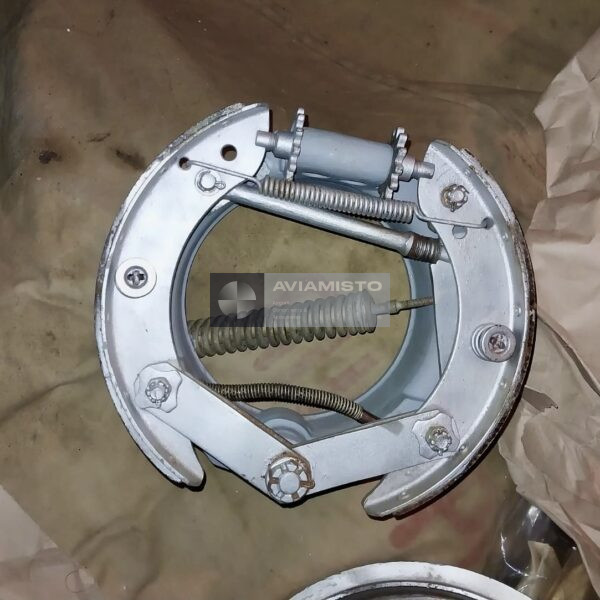

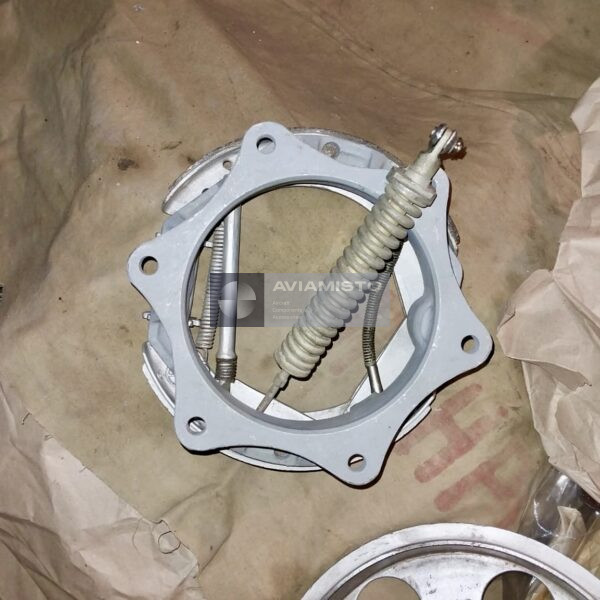

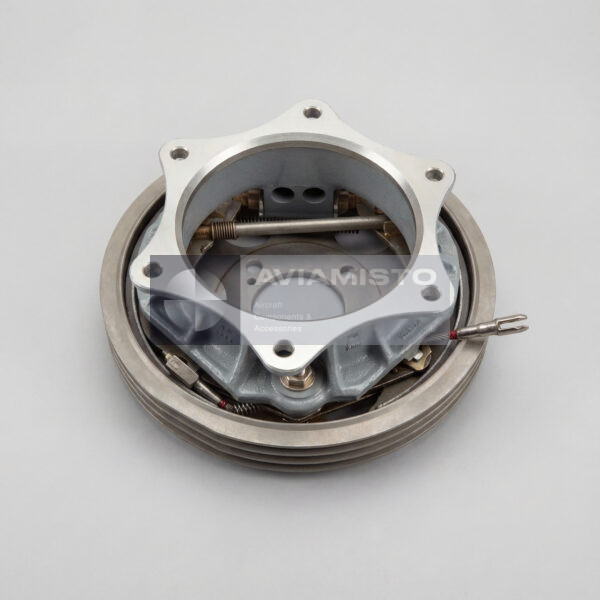

56-1400-00 — механический тормоз несущего винта, применяемый в трансмиссионной системе вертолетов серии Ми. Узел предназначен для сокращения времени выбега несущего винта после выключения двигателей и для обеспечения безопасного наземного обслуживания после полета. Без тормоза несущий винт продолжает вращаться дольше из-за большой инерции всей роторной системы. 56-1400-00 обеспечивает управляемое торможение после остановки двигателей, чтобы технический персонал и наземная команда могли быстрее и безопаснее работать рядом с вертолетом.

Управляемое замедление ротора через 56-1400-00

Тормоз 56-1400-00 выполняет контролируемое замедление системы несущего винта. Его задача не в остановке винта во время штатного полета, а в торможении после выключения двигателей, когда трансмиссия уже не работает в полетном режиме. Узел должен воспринимать высокую инерционную нагрузку и поглощать механическую энергию в процессе остановки. Поскольку несущий винт имеет значительную массу и запас вращательной энергии, торможение должно быть стабильным и предсказуемым. Износ, неправильная регулировка или повреждение механизма могут ухудшить эффективность торможения и вызвать посторонние шумы, вибрацию или перегрев.

56-1400-00 на вертолетах Ми-8 / Ми-17 / Ми-171

Тормоз несущего винта 56-1400-00 применяется на вертолетах Ми-8, Ми-17 и Ми-171, где работает в составе трансмиссии и системы торможения ротора. Эти машины имеют крупный несущий винт с большой накопленной энергией вращения, поэтому отдельный тормозной узел нужен для нормальных послеполетных операций. Несмотря на типовую применяемость, совместимость нужно проверять по каталогу деталей и установленной конфигурации трансмиссии. Это особенно важно для вертолетов после капитального ремонта, модернизации или замены узлов, связанных с трансмиссией.

Интеграция 56-1400-00 в механизм торможения винта

56-1400-00 устанавливается в составе механизма торможения несущего винта и работает в зоне трансмиссии. Узел связан с механической тягой, элементами управления, точками крепления и сопряженными трансмиссионными интерфейсами, которые указаны в документации воздушного судна. Тормоз должен надежно удерживаться при вибрации, ударных нагрузках и переменных условиях наземной эксплуатации. При обслуживании обычно проверяют крепления, фрикционные поверхности, приводные элементы, регулировку, а также следы перегрева или механических повреждений. Правильная установка и регулировка важны, потому что узел работает с высокоинерционной вращающейся системой.

Условия работы тормоза 56-1400-00

56-1400-00 работает в вертолетной среде, где присутствуют вибрации, ударные нагрузки, перепады температуры и повторяющиеся механические циклы. Узел должен выдерживать многократные торможения после полета и наземной работы. Его состояние влияет не только на время остановки винта, но и на практическую безопасность обслуживания вокруг вертолета. Износ фрикционных элементов, загрязнение, неправильный зазор, поврежденный крепеж или плохое срабатывание могут снизить эффективность торможения. Поэтому тормоз несущего винта проверяют по регламенту и после любого необычного торможения, постороннего шума или нестандартного поведения при остановке ротора.

Идентификация и поставка 56-1400-00

Перед заказом 56-1400-00 обозначение нужно сверить с документацией воздушного судна, конфигурацией трансмиссии и требуемым состоянием изделия. Узел может поставляться новым, после капитального ремонта или после ремонта, в зависимости от наличия и требований заказчика. Документы, условия гарантии и статус изделия желательно согласовать до отгрузки, особенно для эксплуатантов и MRO-организаций, которым нужны прослеживаемые компоненты. Для точной поставки стоит указать тип вертолета, требуемое состояние, комплект документации, гарантийные требования и назначение поставки — эксплуатационная замена, склад ремонта или поддержка ТО.

Тип изделия: Тормоз несущего винта
Обозначение: 56-1400-00
Альтернативные обозначения: 56140000, 56.1400.00
Функция: Быстрая остановка несущего винта после выключения двигателей
Применение / Где используется: Трансмиссия вертолета и системы торможения несущего винта
Система / Место установки: Трансмиссионная система и механизм тормоза несущего винта
Совместимые ВС / техника: Вертолеты Ми-8, Ми-17, Ми-171
Конструкция: Механический тормозной узел для высоких инерционных и вибрационных нагрузок
Условия работы: Вертолетная среда с повышенной вибрацией и ударными нагрузками
Рабочая роль: Управляемое замедление несущего винта после выключения двигателей при наземной эксплуатации
Состояние: Новое, после капитального ремонта или после ремонта, в зависимости от наличия
Гарантия: Возможна в зависимости от состояния и условий поставки
Логистика: Международная поставка для эксплуатантов и MRO-организаций
Документация: Эксплуатационная документация, каталог деталей ВС, документация по техническому обслуживанию

Условия поставки и оплаты
Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.
In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.
Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.
Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется Restocking Fee в размере 10% в случае возврата, отмены или изменения параметров заказа. Это условие распространяется только на определённые товары и подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу, согласовывается индивидуально и может влиять на стоимость.
