8-1950-000
Автомат перекоса
Описание
Автомат перекоса 8-1950-000 в управлении несущим винтом
8-1950-000 — автомат перекоса, применяемый в системе управления несущим винтом вертолетов семейства Ми-8 и родственных модификаций. Узел преобразует команды от органов управления экипажа и гидроусилителей в управляемое изменение шага лопастей несущего винта. Через этот механизм вертолет получает возможность изменять общий шаг для управления подъемной силой и циклический шаг для маневрирования. Автомат перекоса работает между неподвижной системой управления и вращающейся втулкой несущего винта, поэтому является одним из основных механических звеньев между командой пилота и реакцией ротора.
Полное описаниеСвернуть описание
Управление общим и циклическим шагом через 8-1950-000
Сборка 8-1950-000 изменяет шаг лопастей несущего винта двумя способами. Перемещение по общему шагу меняет угол установки всех лопастей одновременно, что влияет на подъемную силу и позволяет вертолету набирать высоту, снижаться или удерживать висение. Циклическое управление изменяет шаг лопастей в зависимости от их азимутального положения при вращении, за счет чего наклоняется плоскость несущего винта и вертолет выполняет маневр. Автомат перекоса должен передавать эти движения плавно и точно, потому что люфт, заедание, износ подшипников или неправильная регулировка могут повлиять на управляемость.
8-1950-000 между неподвижной и вращающейся системами
Автомат перекоса 8-1950-000 состоит из неподвижных и вращающихся элементов, связанных через подшипниковые узлы. Неподвижная часть получает движение от системы управления и гидроусилителей, а вращающаяся часть следует за вращением несущего винта и передает перемещение на тяги управления шагом лопастей. Такая схема позволяет передать неподвижные команды из кабины во вращающуюся систему ротора. Узел должен сохранять правильную геометрию при постоянном вращении, вибрации и переменных аэродинамических нагрузках. Поэтому при осмотре важны состояние подшипников, смазка, ход ползуна и направляющих тяг.
Конструкция механизма 8-1950-000

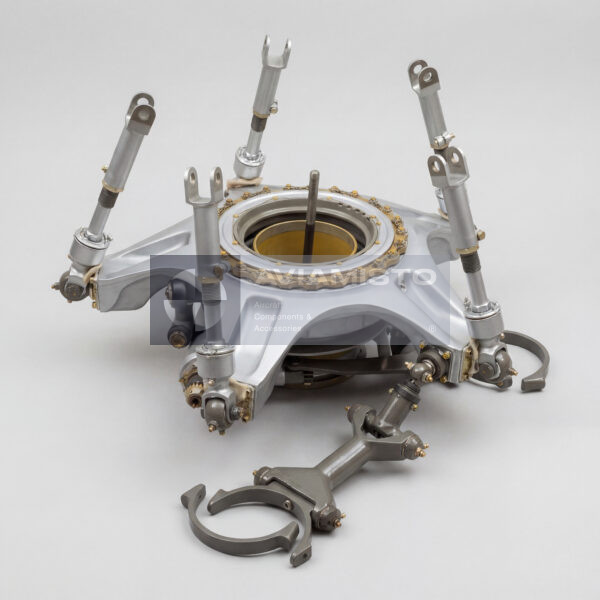

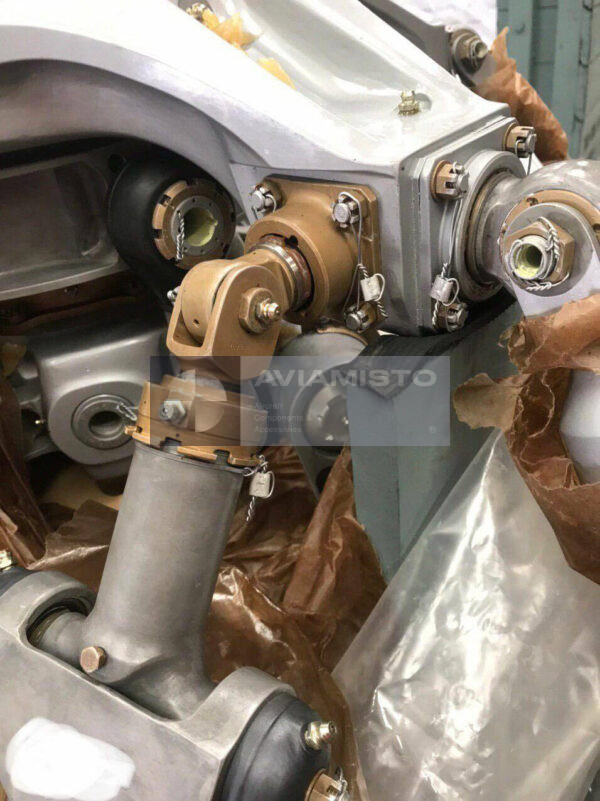

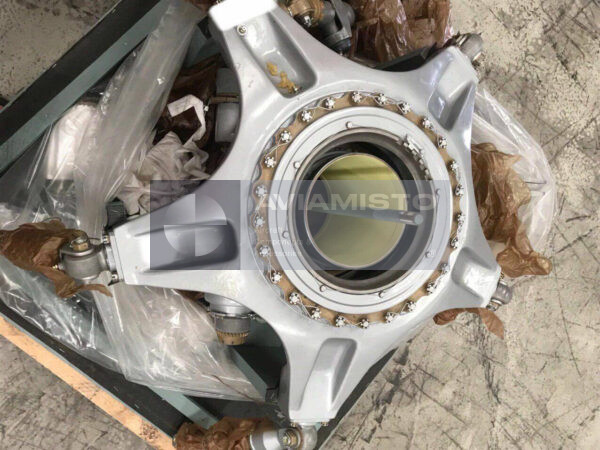

Сборка 8-1950-000 включает вращающуюся тарелку, неподвижную тарелку, подшипниковые элементы, направляющие тяг и линейный ползун. Эти детали работают вместе, обеспечивая осевое перемещение и наклон автомата перекоса в соответствии с командами управления. Ход ползуна и предельные углы наклона задают допустимый диапазон перемещений узла. Так как механизм напрямую связан с изменением шага лопастей несущего винта, его регулировка должна соответствовать эксплуатационной документации. Неправильная установка или отклонение от разрешенных пределов может повлиять на угол установки лопастей, диапазон управления и безопасность полета.
Применение 8-1950-000 на вертолетах серии Ми
Автомат перекоса 8-1950-000 применяется на вертолетах Ми-8, Ми-17, Ми-171 и соответствующих модификациях с совместимой системой управления несущим винтом. Узел работает в составе основной системы управления полетом и механизма передачи управления шагом лопастей. Поскольку вертолеты могут отличаться по модификации, истории ремонта, конфигурации управления и статусу бюллетеней, применяемость нужно подтверждать по каталогу деталей и технической документации до заказа или установки. Внешне похожий автомат перекоса нельзя считать взаимозаменяемым без проверки точного обозначения и разрешенной конфигурации.
Идентификация и заказ 8-1950-000
Изделие может встречаться под обозначениями 8-1950-000, 8-1950-000 ПС и 81950000. Эти варианты относятся к одному автомату перекоса, но перед поставкой все равно нужно подтвердить паспортное обозначение, состояние и комплект документации. Для точного заказа желательно указать тип вертолета, требуемое состояние, наличие паспорта, ремонтный статус, комплектность и назначение поставки — эксплуатационная замена, складской запас или ремонтная программа. Так как автомат перекоса относится к элементам управления полетом, прослеживаемые документы и записи обслуживания имеют значение при приемке изделия.
Технические характеристики
- Тип изделия
- Автомат перекоса
- Обозначение
- 8-1950-000
- Альтернативные обозначения
- 8-1950-000 ПС, 81950000
- Функция
- Управление общим и циклическим шагом лопастей несущего винта
- Применение / Где используется
- Система управления несущим винтом
Все характеристикиСвернуть характеристики
- Система / Место установки
- Система управления несущим винтом и механизм автомата перекоса
- Совместимые ВС / техника
- Ми-8, Ми-17, Ми-171 и соответствующие модификации
- Рабочая роль
- Преобразование команд пилота и гидроусилителей в изменение шага лопастей несущего винта
- Основные элементы
- Вращающаяся тарелка, неподвижная тарелка, подшипники, направляющие тяг, линейный ползун
- Направление вращения несущего винта по паспорту
- По часовой стрелке, если смотреть сверху
- Номинальная частота вращения несущего винта
- 192 об/мин
- Предельный наклон тарелки вперед
- 9°30′
- Предельный наклон тарелки назад
- 7°00′
- Предельный наклон тарелки вправо
- 6°30′
- Предельный наклон тарелки влево
- 6°30′
- Ход ползуна автомата перекоса
- 8.5 мм
- Смазка
- ЦИАТИМ-201
- Стандарт смазки
- ГОСТ 6267-74
- Масса со смазкой
- 122 кг
- Фактическая масса по заводской записи
- 122 кг
- Содержание драгоценных металлов
- Отсутствуют
- Содержание материалов
- Алюминий около 27.04 кг; бронза около 1.538 кг
- Документация
- Паспорт завода-изготовителя, формуляры эксплуатации, документация по техническому обслуживанию, каталог деталей ВС
