246-3901-000 серия 01

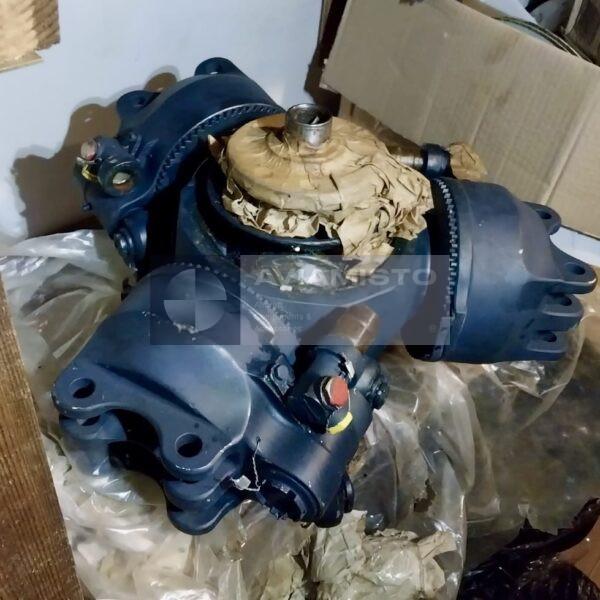

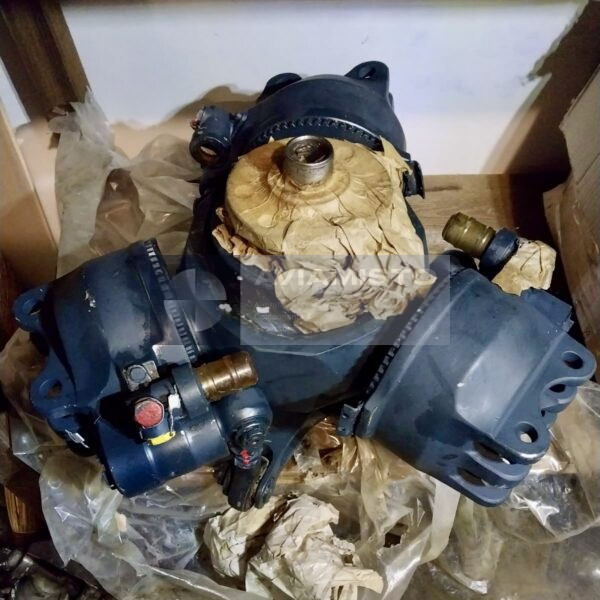

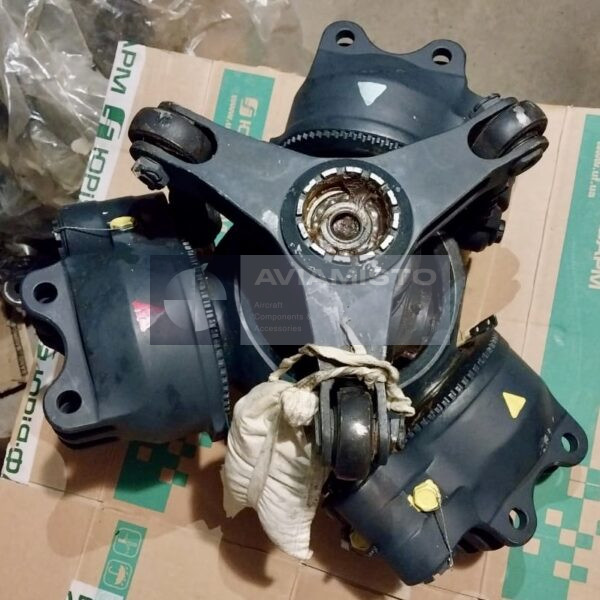

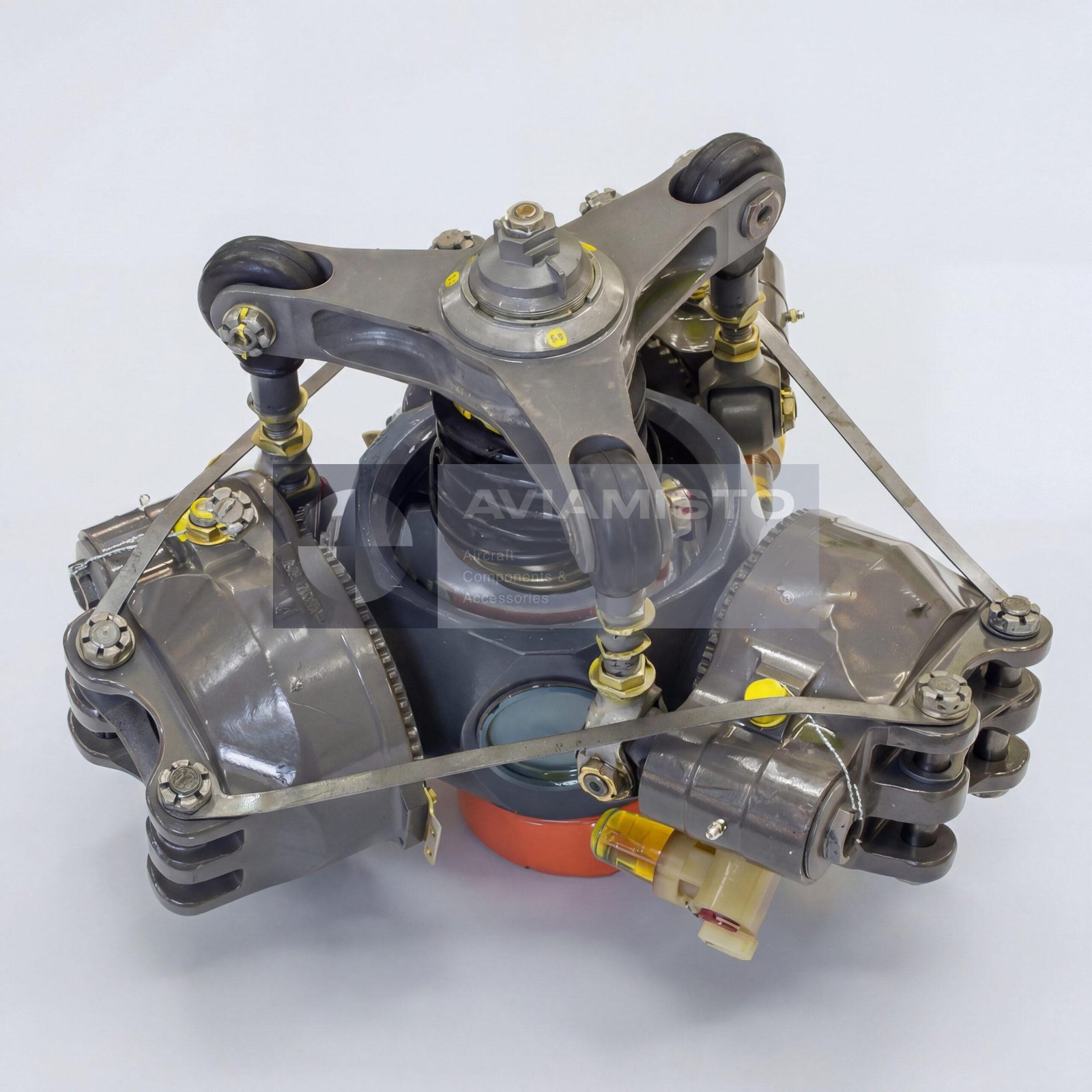

Втулка рулевого винта 246-3901-000 серия 01

246-3901-000 серия 01 — втулка рулевого винта, применяемая на вертолетах семейства Ми-8 и родственных моделях. Изделие относится к основным нагруженным компонентам рулевого винта и работает в составе противокрутящей системы вертолета. Его функция связана с путевым управлением, где рулевой винт создает боковую тягу для компенсации реактивного момента несущего винта и управления вертолетом вокруг вертикальной оси. Втулка работает вместе с лопастями рулевого винта, механизмами изменения шага, подшипниками, тягами управления и выходом хвостового редуктора.

Передача команд управления через 246-3901-000 серия 01

Втулка 246-3901-000 серия 01 передает управляющие воздействия от системы управления рулевым винтом к лопастям. Эти воздействия изменяют шаг лопастей, благодаря чему рулевой винт меняет тягу в зависимости от команды пилота и режима полета. В штатной работе изменение шага происходит постоянно и должно оставаться плавным, предсказуемым и механически надежным. Поскольку втулка воспринимает аэродинамические, центробежные и управляющие нагрузки от вращающегося комплекта лопастей, ее состояние напрямую влияет на реакцию рулевого винта, уровень вибрации и устойчивость путевого управления.

246-3901-000 серия 01 в трехлопастной сборке рулевого винта

246-3901-000 серия 01 устанавливается в составе трехлопастного рулевого винта с изменяемым шагом. Втулка является центральным механическим интерфейсом между выходом хвостового редуктора и лопастями рулевого винта. Она удерживает лопасти в заданной геометрии и одновременно обеспечивает возможность изменения их угла установки через механизм управления. Именно сочетание силовой опоры и управляемого изменения шага позволяет рулевому винту создавать нужную противокрутящую тягу. Поэтому втулку нужно рассматривать и проверять в составе всей сборки рулевого винта, а не как отдельную независимую деталь.

Место установки втулки 246-3901-000 серия 01

Втулка 246-3901-000 серия 01 устанавливается в узле рулевого винта на хвостовой балке вертолета. Она работает в конце линии хвостовой трансмиссии, после того как крутящий момент прошел через главный редуктор, промежуточный редуктор, хвостовой вал и хвостовой редуктор. Втулка связана с лопастями и механизмом управления шагом, поэтому при установке важны правильная сборка, центровка и соответствие документации. При замене или ремонте обычно проверяют состояние втулки, совместимость лопастей, точки крепления, ход управления, требования по смазке и записи в формуляре.

Применение 246-3901-000 серия 01 на вертолетах Ми

Втулка рулевого винта 246-3901-000 серия 01 применяется на вертолетах Ми-8, Ми-14, Ми-17, Ми-24 и родственных моделях, в зависимости от установленной системы рулевого винта и документации конкретного борта. Изделие может использоваться как в гражданских, так и в военных вертолетных конфигурациях, где установлена совместимая сборка рулевого винта семейства Ми. Поскольку машины могут отличаться по модификации, истории ремонта, комплекту лопастей и статусу бюллетеней, применяемость нужно подтверждать по каталогу деталей и эксплуатационной документации до поставки или установки.

Идентификация и заказ 246-3901-000 серия 01

Изделие может обозначаться как 246-3901-000 серия 01. Указание серии желательно сохранять в запросе, потому что конфигурация втулки и документация могут иметь значение для совместимости. Втулка связана с лопастями рулевого винта 246-3925-00 и изготавливается Московским машиностроительным заводом «Вперед». Для точной поставки желательно указать тип вертолета, установленную сборку рулевого винта, совместимый комплект лопастей, требуемое состояние, наличие формуляра и эксплуатационной документации. Фото шильдика также помогает подтвердить точное исполнение перед отгрузкой.

Тип изделия: Втулка рулевого винта
Обозначение: 246-3901-000 серия 01
Альтернативные обозначения: 246-3901-000 сер. 01, 2463901000 серия 01
Функция: Передача команд управления и изменение шага лопастей для путевого управления
Применение / Где используется: Системы рулевого винта вертолетов
Система / Место установки: Сборка рулевого винта, хвостовая балка
Часть системы / входит в комплект: Сборка рулевого винта
Совместимые ВС / техника: Ми-8, Ми-14, Ми-17, Ми-24 и родственные модели
Конфигурация винта: Трехлопастной рулевой винт с изменяемым шагом
Совместимые лопасти: Лопасти рулевого винта 246-3925-00
Режим работы: Работа в составе сборки рулевого винта
Производитель: Московский машиностроительный завод «Вперед»
Состояние: Согласно условиям поставки
Документация: Формуляр изделия, эксплуатационная документация, каталог деталей ВС, документация по техническому обслуживанию

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
