ЗБН-1-3 серия 3

ЗБН-1-3 серия 3 в системе регистрации полетных данных

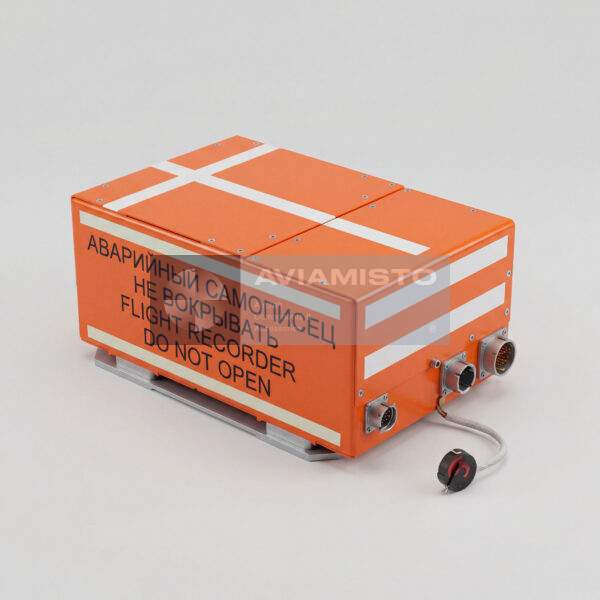

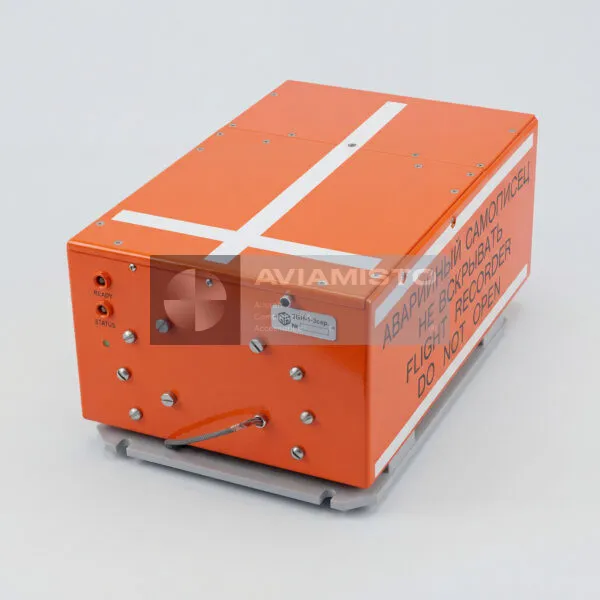

ЗБН-1-3 серия 3 — защищенный бортовой твердотельный накопитель полетной информации. Он применяется в составе бортовых систем регистрации и предназначен для накопления, записи и сохранения параметров полета. В отличие от старых магнитолентных накопителей, серия 3 использует твердотельную память, без лентопротяжного механизма. Это снижает количество механических отказов и делает блок более удобным для эксплуатации, расшифровки и обслуживания.

Запись параметров полета накопителем ЗБН-1-3 серия 3

Основная задача ЗБН-1-3 серия 3 — непрерывно сохранять подготовленные данные о работе воздушного судна. В архив могут входить параметры полета, режимы работы двигателей, состояние бортового оборудования и команды систем — в зависимости от установленной системы регистрации. Блок работает на всех этапах эксплуатации: запуск, руление, взлет, полет, маневрирование, снижение и выключение систем. В защищенной памяти сохраняется последняя часть архива, которая затем используется для анализа.

Защищенная память ЗБН-1-3 серия 3

ЗБН-1-3 серия 3 рассчитан на сохранение записанной информации при тяжелых аварийных воздействиях. Накопитель должен выдерживать ударные нагрузки, статическое сжатие, пожар, погружение в морскую воду, воздействие топлива и огнегасящих жидкостей. Именно поэтому это не просто электронный блок памяти, а защищенный регистратор. При расследовании происшествий его ценность определяется тем, сохранились ли данные после механического и теплового воздействия и можно ли их корректно считать.

Твердотельное исполнение ЗБН-1-3 серия 3

Серия 3 выполнена на твердотельной памяти и предназначена для замены более ранних магнитолентных накопителей, если это разрешено документацией конкретного воздушного судна. Отсутствие магнитной ленты и лентопротяжки убирает проблемы, связанные с износом тракта, натяжением ленты, загрязнением и механическим приводом. Но совместимость определяется не только типом памяти. Нужно сверять питание, разъемы, формат данных, установочные размеры, систему регистрации и перечень разрешенного оборудования.

Замена старых накопителей на ЗБН-1-3 серия 3

Согласно предоставленным данным, ЗБН-1-3 серия 3 может заменять ЗБН-1-1, ЗБН-1-3, ЗБН-1-3 серия 2, а также МЛП-14-5 с БлПК-1 в разрешенных конфигурациях. Это удобно при модернизации бортов, на которых раньше стояли магнитолентные регистраторы. Но перед поставкой нужно уточнить, какой именно блок заменяется, на каком воздушном судне, в какой системе регистрации и допускается ли такая замена без доработки проводки и схемы.

Применение ЗБН-1-3 серия 3 на авиационной технике

ЗБН-1-3 серия 3 используется на самолетах и вертолетах с совместимыми системами регистрации полетной информации. Среди типовых применений указываются Ту-134, Ту-154, Ту-154М, Ту-204, Ил-62М, Ил-76, Ил-86, Ил-96, Ил-114, Як-42, Ан-28, Ан-74, Ми-8, Ми-26Т, Ка-32, Ту-214, Ту-334 и Бе-200. Также он часто упоминается для вертолетов семейства Ми-8 / Ми-17, включая Ми-171Е, в составе систем МСРП-64М-5 или БУР-1-2.

Считывание и обработка данных ЗБН-1-3 серия 3

Данные из ЗБН-1-3 серия 3 считываются через IBM-PC или ноутбук с использованием адаптера USB–RS-422. Высокая скорость обмена позволяет быстрее получать архив для обслуживания и анализа. Накопитель работает с комплексами обработки данных типа Топаз-М, ПС-90 и аналогичными системами. В эксплуатации это важный момент: даже исправный накопитель требует правильного интерфейса, программного обеспечения, средств расшифровки и документации для корректного чтения информации.

Поставка и проверка ЗБН-1-3 серия 3

При заказе нужно указывать полное обозначение ЗБН-1-3 серия 3. Также желательно уточнять тип воздушного судна, систему регистрации, какой блок заменяется и какие документы требуются. Перед установкой проверяют корпус, маркировку, разъемы, герметичность, посадочные места, включение, время готовности и возможность считывания данных. Для авиационного применения желательно наличие паспорта изделия, документов приемки и сертификата / документации о годности.

Тип изделия: Защищенный бортовой твердотельный накопитель полетной информации / SSFDR
Обозначение: ЗБН-1-3 серия 3
Альтернативное обозначение: ZBN-1-3 Series 3
Функция: Накопление и сохранение полетной параметрической информации
Применение / Где используется: Системы регистрации полетной информации самолетов и вертолетов
Система / Место установки: Бортовая система регистрации полетных данных
Носитель записи: Твердотельная память
Роль в системе: Защищенный блок памяти для параметрической полетной информации
Взаимозаменяемость / Замена: Заменяет ЗБН-1-1, ЗБН-1-3, ЗБН-1-3 серия 2; заменяет МЛП-14-5 с БлПК-1 при разрешенной конфигурации
Совместимые ВС / Оборудование: Ту-134, Ту-154, Ту-154М, Ту-204, Ил-62М, Ил-76 / Ил-76Т, Ил-86, Ил-96, Ил-114, Як-42, Ан-28, Ан-74, Ми-8, Ми-26Т, Ка-32, Ту-214, Ту-334, Бе-200 в зависимости от комплектации
Связанные системы регистрации: МСРП-64М-5, БУР-1-2 и другие совместимые системы регистрации в зависимости от конфигурации ВС
Рабочее напряжение: 27 В постоянного тока / 18–31 В постоянного тока
Потребляемая мощность: 3 Вт по цепи питания; 33 Вт по цепи обогрева
Длительность защищенной записи: Последние 50 ч при 512 слов/с
Интерфейс считывания данных: IBM-PC / Notebook через адаптер USB–RS-422
Скорость считывания данных: 921 кбит/с
Системы обработки данных: Топаз-М, ПС-90 и аналогичные системы
Время готовности: Не более 1 мин при −60 до +60 °C
Стандарт аварийной сохранности: TSO-C124; ED-55
Устойчивость к ударной перегрузке: 3400 g в течение 6,5 мс
Удар падающим грузом: 227 кг с высоты 3 м
Статическое сжатие: 2270 кгс в течение 5 мин по всем осям
Огнестойкость: 1100 °C в течение 1 ч; 260 °C в течение 10 ч
Стойкость к морской воде: 6000 м / 60 МПа в течение 24 ч; 3 м в течение 30 суток
Стойкость к топливу и огнегасящим жидкостям: По 48 ч
Диапазон рабочих температур: −60 до +60 °C
Относительная влажность: До 98% при +35 °C
Виброустойчивость: 10 g
Ударная стойкость: 15 g
Средняя наработка на отказ: 20 000 ч
Габаритные размеры: 312 × 194 × 148 мм
Масса: Не более 9,7 кг
Техническая документация: Паспорт изделия и сертификат годности СГКИ-142-140-ЗБН-1-3 от 18.12.2003
