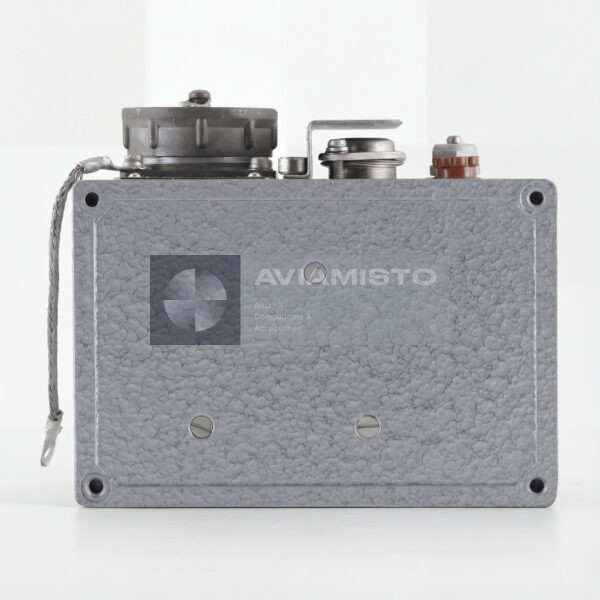

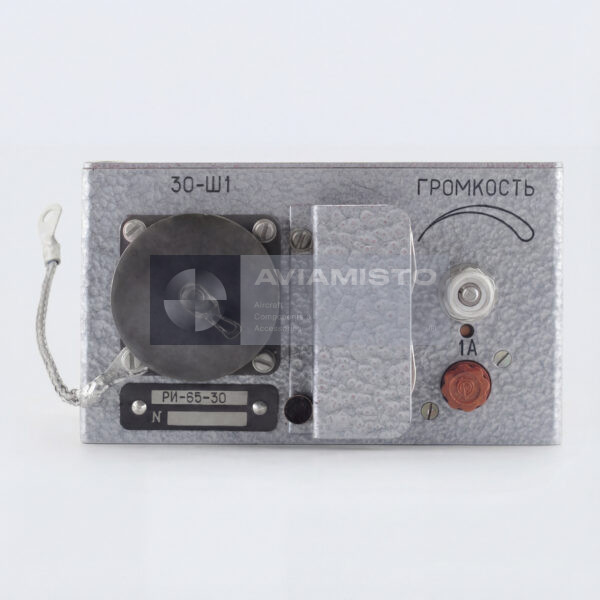

RI-65-30

РИ-65-30 в системе речевого оповещения

РИ-65-30 — бортовой согласующий усилитель, применяемый в авиационных системах речевого оповещения и сигнализации. Блок устанавливается между аппаратурой воспроизведения речевых сообщений, бортовой радиоаппаратурой и телефонными цепями пилотов. Его основная задача — усилить и согласовать речевой сигнал так, чтобы предупреждения уверенно прослушивались в авиагарнитурах экипажа. В паспортном комплекте «Алмаз-УП» усилитель РИ-65-30 указан вместе с блоком «Алмаз-УП-48», пультом РИ-65-20 и сводным паспортом.

Усиление и согласование речевого сигнала

В бортовой аудиосистеме могут использоваться разные нагрузки и разные типы телефонов авиагарнитур. Если сигнал от речевого блока подать напрямую без согласования, он может быть слабым, искаженным или неподходящим по уровню для конкретной цепи. РИ-65-30 согласует выход речевой аппаратуры с высокоомными и низкоомными телефонами пилотов. За счет этого речевые предупреждения остаются разборчивыми в кабине, в том числе при шуме, вибрации и высокой нагрузке на экипаж.

Работа с РИ-65 и «Алмаз-УП»

РИ-65-30 применяется в составе систем речевого оповещения типа РИ-65-Б и может использоваться в комплектах «Алмаз-УП». В такой схеме блок воспроизведения или речевой модуль формирует фразу, а согласующий усилитель подготавливает аудиосигнал для передачи в телефоны экипажа и связанные каналы связи. В зависимости от комплектации РИ-65-30 может работать с речевыми блоками РИ-65-10, блоком «Алмаз-УП-48» и пультом дистанционного управления РИ-65-20. Совместимость нужно подтверждать по схеме конкретного борта.

Выдача сигнала в авиагарнитуры

РИ-65-30 рассчитан на работу с телефонными цепями пилотов. Усилитель обеспечивает выходной уровень как для высокоомных, так и для низкоомных телефонов. Это важно для нормального прослушивания речевых предупреждений, потому что сообщение должно быть слышно сразу и без лишних искажений. При проверке такого блока мало убедиться, что он включается и потребляет ток. Нужно проверять фактический уровень сигнала, отсутствие сильных искажений и прохождение речи через подключенные гарнитуры или штатную аудиосистему борта.

Нормальный и аварийный режимы

РИ-65-30 рассчитан на работу в нормальном и аварийном режимах. В аварийном режиме потребляемая мощность может быть выше, так как усилитель должен надежно передавать речевые сообщения при срабатывании системы предупреждения. Неисправность блока может проявляться как слабый звук, отсутствие речевого сообщения, заметные искажения или неправильное прохождение сигнала в нужный аудиоканал. При диагностике нужно проверять не только усилитель, но и связанный речевой блок, пульт управления, проводку, гарнитуры и радиоинтерфейс.

Условия эксплуатации РИ-65-30

РИ-65-30 предназначен для авиационной эксплуатации и рассчитан на жесткие условия работы на борту. Блок должен выдерживать низкие и высокие температуры, влажность, вибрацию, линейные ускорения, ударные нагрузки, иней и росу. Для вертолетной техники это особенно важно, потому что оборудование постоянно работает в условиях вибрации и перепадов окружающей среды. Небольшие габариты и масса позволяют устанавливать усилитель в составе бортового радиоэлектронного оборудования по монтажной документации воздушного судна.

Поставка и идентификация РИ-65-30

При заказе следует указывать полное обозначение РИ-65-30. В каталогах могут встречаться варианты написания RI6530, RI 65 30 или ri-65-30, но для авиационной поставки нужно сверять маркировку на изделии и документацию. Усилитель может поставляться как часть комплекта «Алмаз-УП» или как отдельный блок для замены. Перед установкой желательно подтвердить состояние, паспорт, срок хранения, результаты проверки, состояние разъемов и совместимость с установленной системой РИ-65 / «Алмаз-УП».

Тип изделия: Бортовой согласующий усилитель
Обозначение: РИ-65-30
Альтернативные обозначения: RI6530, RI 65 30, ri-65-30, ri6530, ri 65 30
Функция: Усиление и согласование речевого сигнала между речевыми блоками, радиоаппаратурой и телефонами пилотов
Применение / Где используется: Системы речевого оповещения, сигнализации и связи экипажа на самолетах и вертолетах
Связанные системы: РИ-65-Б, «Алмаз-УП», «Алмаз-УП-48» и совместимые авиационные системы речевых сообщений
Связанное оборудование: Речевой блок РИ-65-10; блок воспроизведения «Алмаз-УП-48»; пульт РИ-65-20; бортовая радиоаппаратура и телефонные цепи пилотов
Входная функция: Прием аудиосигналов от речевых блоков и бортовой радиоаппаратуры
Количество входов: 12
Выходная функция: Выдача согласованного и усиленного речевого сигнала в телефоны пилотов
Поддерживаемые типы телефонов: Высокоомные и низкоомные телефоны авиагарнитур
Коэффициент усиления: 0,7–1,5
Уровень выходного сигнала при входе 50 В, 1000 Гц: 35–75 В для высокоомных телефонов; 5,6–12 В для низкоомных телефонов
Линейность амплитудной характеристики: Отклонение не более 2 дБ до выходного напряжения 120 В
Коэффициент нелинейных искажений: Не более 10% при 1000 Гц и выходном напряжении 120 В
Неравномерность частотной характеристики: Не более 6 дБ в диапазоне 300–3400 Гц
Напряжение питания: 24,3–29,7 В постоянного тока
Рабочий диапазон питания: 20–30 В постоянного тока
Потребляемая мощность в нормальном режиме: Не более 10 Вт
Потребляемая мощность в аварийном режиме: Не более 16 Вт
Габаритные размеры: 71 × 108 × 120 мм
Масса: Не более 1,2 кг
Диапазон рабочих температур: −60 до +60 °C
Относительная влажность: До 98% при +40 °C
Атмосферное давление: 0,665–106 кПа
Виброустойчивость: 5–300 Гц до 49 м/с²
Устойчивость к линейным ускорениям: До 98 м/с²
Ударная устойчивость: До 117,7 м/с²
Условия эксплуатации: Иней и роса
Место в комплекте «Алмаз-УП»: Согласующий усилитель в составе комплекта с блоком «Алмаз-УП-48», пультом РИ-65-20 и сводным паспортом
Состояние: Согласно условиям поставки
Документация: Паспорт изделия и руководства по эксплуатации доступны по запросу
