МСТВ-2,5С
Сигнализатор давления
Описание

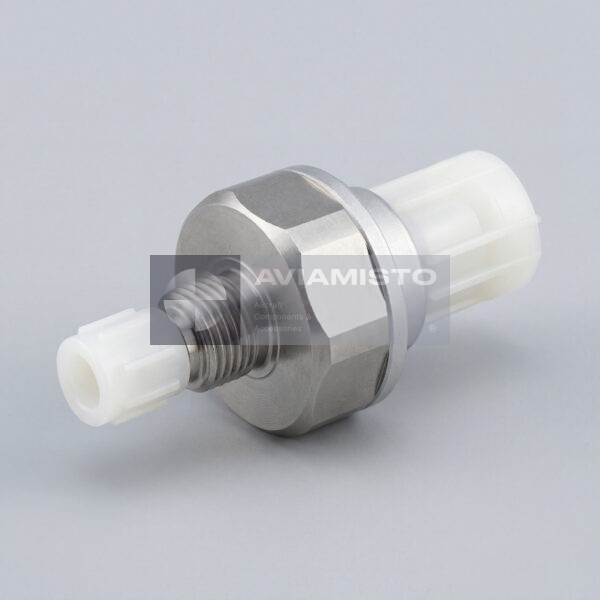

МСТВ-2,5С в системе контроля давления ВС
МСТВ-2,5С — авиационный теплостойкий и вибростойкий сигнализатор давления, предназначенный для контроля заданного избыточного давления в бортовых системах. При достижении установленной уставки прибор замыкает или размыкает электрическую цепь. Он применяется там, где системе нужен не непрерывный аналоговый сигнал давления, а четкий дискретный признак: давление достигнуто, давление отсутствует или наступило заданное состояние.
Полное описаниеСвернуть описание
Срабатывание по давлению через МСТВ-2,5С
Основная задача МСТВ-2,5С — переключить электрические контакты при достижении заданного давления рабочей среды. Такой сигнал может использоваться в цепях индикации, предупреждения, защиты или автоматики. В эксплуатации это простой и надежный способ подтвердить состояние системы по давлению. Если сигнал не появляется, причина может быть в самом приборе, недостаточном давлении, загрязненном штуцере, проводке, разъеме или принимающей цепи.
МСТВ-2,5С в гидравлических и пневматических системах
Сигнализатор применяется в авиационных гидравлических и пневматических системах самолетов и вертолетов. Он может устанавливаться в линиях контроля давления, защитных цепях, каналах автоматики и системах сигнализации. Среди типовых применений указываются Ми-8, Ми-17, Ка-32 и Ту-154Б, в зависимости от комплектации и схемы. Точное место установки, резьбу, разъем и контактную схему нужно сверять по документации конкретного воздушного судна.
Рабочие среды для МСТВ-2,5С
МСТВ-2,5С рассчитан на работу с нейтральными жидкостями и газами, жидкостью НГЖ и маслом МС-8РК согласно предоставленным данным. Это позволяет применять прибор в разных бортовых системах, но совместимость все равно нужно подтверждать по конкретной установке. Важны состояние уплотнений, чистота штуцера, отсутствие загрязнений и пригодность изделия к нужной рабочей среде. Прибор после эксплуатации в одной среде нельзя без проверки просто переносить в другую систему.
Теплостойкое и вибростойкое исполнение МСТВ-2,5С
МСТВ-2,5С рассчитан на широкий диапазон температур и высокие вибрационные нагрузки. Такое исполнение важно для вертолетной техники и для зон, расположенных рядом с двигателями, гидроагрегатами, масляными линиями или нагретыми отсеками оборудования. Перед установкой нужно проверять корпус, разъем, штуцер, резьбу, состояние контактов и отсутствие повреждений после хранения. Для сигнализатора давления важна не только электрика, но и механическая часть, которая реагирует на давление.
МСТВ-2,5С и близкие обозначения серии МСТ
В документации изделие может встречаться как МСТВ-2,5С, MSTV-2.5S, а иногда в поставочных материалах рядом могут указываться близкие обозначения серии МСТ. При заказе нельзя ориентироваться только на общее название. Похожие сигнализаторы могут отличаться давлением срабатывания, максимальным рабочим давлением, разъемом, резьбой, теплостойким исполнением, контактной схемой и разрешенной рабочей средой. Полное обозначение и данные паспорта нужно сверять обязательно.
Поставка и проверка МСТВ-2,5С
При заказе нужно указывать полное обозначение МСТВ-2,5С и требуемую уставку давления. Перед установкой проверяют маркировку, корпус, резьбу, штуцер, чистоту входа, состояние разъема, срабатывание при заданном давлении и переключение контактов. Внешний вид сам по себе не подтверждает исправность прибора. Для авиационного применения желательно наличие паспорта изделия, документов приемки, стендовой проверки или официальной технической документации.
Технические характеристики
- Тип изделия
- Авиационный сигнализатор давления
- Обозначение
- МСТВ-2,5С
- Альтернативное обозначение
- MSTV-2.5S
- Функция
- Переключение электрической цепи при достижении заданного давления
- Применение / Где используется
- Авиационные гидравлические и пневматические системы
Все характеристикиСвернуть характеристики
- Система / Место установки
- Цепи контроля, сигнализации, защиты и управления по давлению
- Совместимые ВС / Оборудование
- Ми-8, Ми-17, Ка-32, Ту-154Б в зависимости от комплектации
- Измеряемый / контролируемый параметр
- Избыточное давление рабочей среды
- Давление срабатывания
- 0,25 МПа
- Максимальное рабочее давление
- 1,8 МПа
- Рабочее напряжение
- 27 В
- Коммутируемый ток при активной нагрузке
- До 1,5 А
- Коммутируемый ток при индуктивной нагрузке
- До 0,5 А
- Рабочая среда
- Нейтральные жидкости и газы, жидкость НГЖ, масло МС-8РК
- Диапазон рабочих температур
- −60 до +180 °C
- Вибростойкость
- 10–5000 Гц, до 20 g
- Габаритные размеры
- Ø60 × 105 мм
- Масса
- 220 г
- Назначенный ресурс
- 30 000 ч
- Назначенный срок службы
- 30 лет
- Проверка / контроль
- Проверка срабатывания по давлению, переключения контактов, состояния разъема, штуцера, корпуса и совместимости с системой ВС
- Техническая документация
- Паспорт изделия / официальная техническая документация
