светосигнальное табло
ТС-5М-2
Цена по запросу
светосигнальное табло
Доступно для предзаказа
Описание изделия
ТС-5М-2 как желтое светосигнальное табло

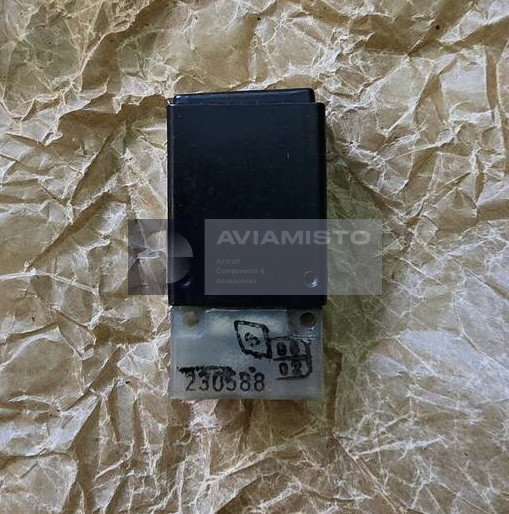

ТС-5М-2 — бортовое авиационное светосигнальное табло с желтым светофильтром. Оно применяется для отображения светящейся текстовой информации о состоянии агрегатов, систем и оборудования самолета или вертолета. Табло устанавливается на приборных панелях, пультах управления и рабочих местах экипажа. Его задача — дать экипажу хорошо заметное желтое предупредительное сообщение, когда связанная система требует внимания или контроля.
Назначение желтого табло ТС-5М-2
ТС-5М-2 загорается по сигналу от соответствующей бортовой системы и показывает заранее нанесенную надпись. Желтый цвет обычно используется для предупредительных, контрольных или ненормальных состояний, которые требуют внимания экипажа, но не всегда относятся к немедленной аварийной ситуации. Конкретный смысл зависит от текста надписи и логики сигнализации конкретного борта. Само табло неисправность не определяет, а только отображает пришедший сигнал.
ТС-5М-2 в системе сигнализации кабины
Табло работает в составе кабинных систем сигнализации и индикации. Оно может устанавливаться на центральной приборной доске, верхнем пульте, боковых пультах, щитке штурмана, бортинженера или оператора. На самолетах и вертолетах с большим количеством контролируемых систем табло серии ТС-5М часто объединяются в светосигнальные блоки или матрицы. Так экипаж видит несколько сообщений по разным системам в одной зоне панели.
Желтый светофильтр и лампа ТС-5М-2

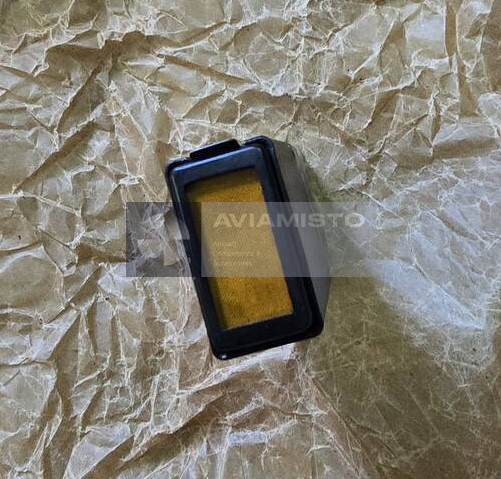

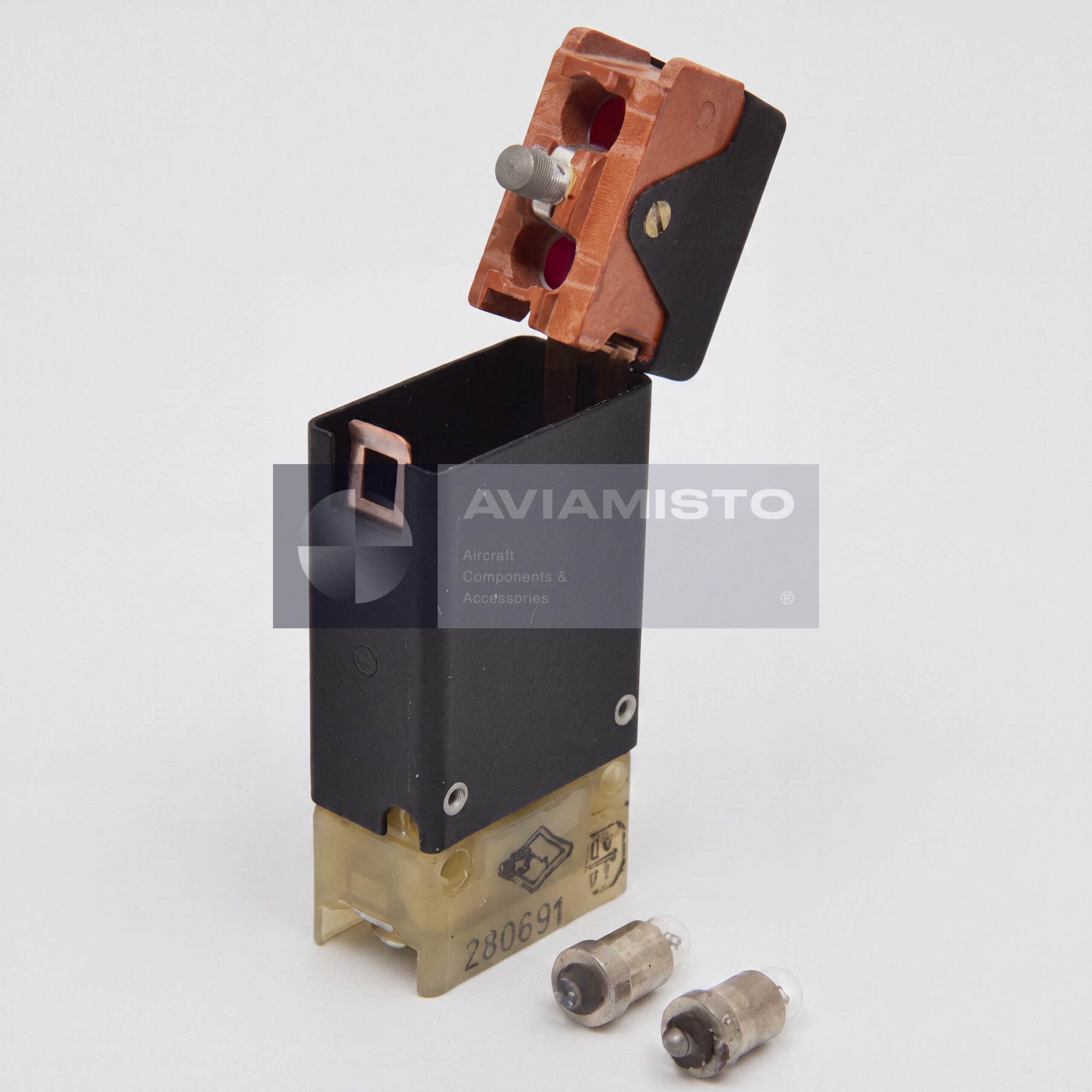

Индекс “2” в обозначении ТС-5М-2 указывает на желтый цвет светофильтра. В качестве источника света обычно применяется малогабаритная авиационная лампа СМ 28-1,4-1. При включении лампа подсвечивает надпись через желтый фильтр, формируя читаемое предупредительное сообщение. При обслуживании проверяют лампу, контакты, светофильтр, читаемость надписи, корпус и крепление. Слабая лампа, поврежденный фильтр или плохой контакт могут сделать табло плохо заметным.
Яркость ТС-5М-2 в режимах “День” и “Ночь”
ТС-5М-2 может использоваться в системах, где предусмотрены разные уровни яркости для дневного и ночного режима. В режиме “День” яркость указывается в пределах 1000–3600 кд/м² в зависимости от исполнения и технических условий. В режиме “Ночь” яркость обычно составляет 25–75 кд/м². Это важно для кабины: днем табло должно быть хорошо видно, а ночью не должно слепить экипаж и мешать обзору приборов.
Цветовые исполнения серии ТС-5М
Серия ТС-5М имеет несколько цветовых исполнений. ТС-5М-1 — красный, ТС-5М-2 — желтый, ТС-5М-3 — зеленый, ТС-5М-4 — белый, ТС-5М-5 — синий. Цвет табло связан с назначением сигнала и логикой индикации, поэтому менять желтое табло на другой цвет без проверки документации нельзя. При замене нужно сверять не только габариты и питание, но и цвет светофильтра, надпись и место установки.
Применение ТС-5М-2 на самолетах и вертолетах
ТС-5М-2 применяется на самолетах и вертолетах советской и российской разработки, включая вертолеты типа Ми-8 и другие борта в зависимости от комплектации. Табло может стоять в блоках предупреждения, панелях контроля, системных индикаторах и щитках управления топливной, гидравлической, электрической, противопожарной и другими системами. Точные надписи, количество табло и места установки зависят от модификации воздушного судна.
Поставка и проверка ТС-5М-2
При заказе нужно указывать полное обозначение ТС-5М-2 и отдельно уточнять требуемую надпись, тип лампы и исполнение по яркости, если это важно для заказчика. Если изделие подбирается на замену, желательно предоставить фото установленного табло или точный текст надписи. Перед установкой проверяют работу лампы, яркость, состояние светофильтра, читаемость надписи, контакты, корпус и совместимость крепления.
Технические характеристики
Тип изделия: Авиационное светосигнальное табло / сигнальный индикатор
Обозначение: ТС-5М-2
Латинское обозначение: TS-5M-2
Функция: Отображение желтой светящейся текстовой информации о состоянии систем ВС
Применение / Где используется: Кабинные системы сигнализации, предупреждения и индикации самолетов и вертолетов
Система / Место установки: Приборные панели, верхние пульты, боковые пульты, щитки экипажа и светосигнальные блоки
Цвет светофильтра: Желтый
Цветовой индекс: “2” в серии ТС-5М
Напряжение питания: 28 В
Применяемая лампа: СМ 28-1,4-1
Яркость в режиме “День”: 1000–3600 кд/м² в зависимости от исполнения / технических условий
Яркость в режиме “Ночь”: 25–75 кд/м²
Диапазон рабочих температур: −60 до +55…+60 °C в зависимости от исполнения
Габаритные размеры: 16,2 × 29,2 × 57 мм
Масса: Не более 40 г
Технические условия: 6Э0.240.001 ТУ
Цветовые варианты серии: ТС-5М-1 красный; ТС-5М-2 желтый; ТС-5М-3 зеленый; ТС-5М-4 белый; ТС-5М-5 синий

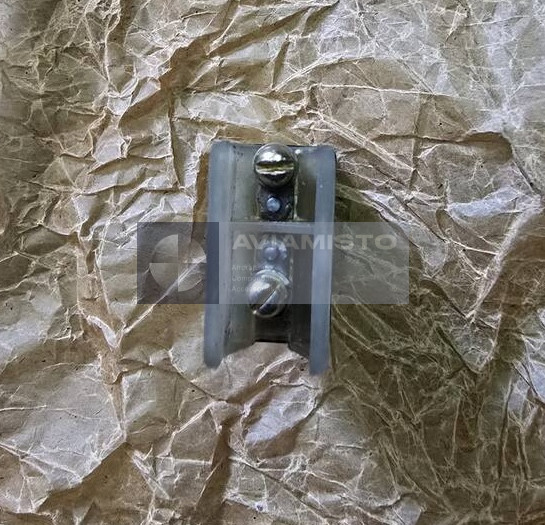

Крепление: Утапливаемый монтаж в прямоугольный вырез панели с фиксацией винтами в зависимости от конструкции панели
Совместимые ВС / Оборудование: Ми-8 и другие самолеты / вертолеты в зависимости от комплектации системы индикации кабины
Проверка / Контроль: Проверка лампы, яркости, светофильтра, надписи, контактов, корпуса и крепления
Техническая документация: Паспорт изделия, документация системы индикации кабины и документы качества / приемки при наличии
