СБК

СБК в системе освещения кабины экипажа

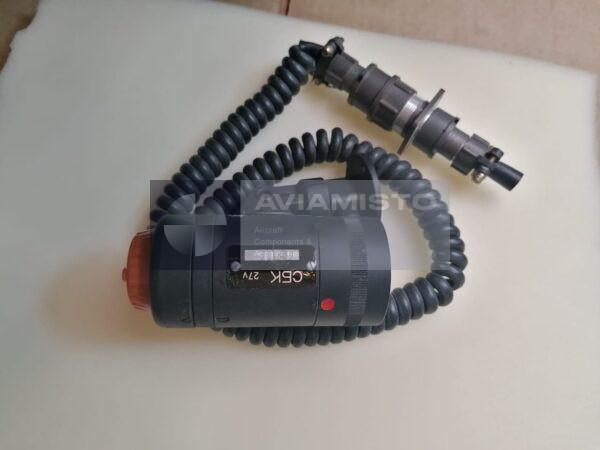

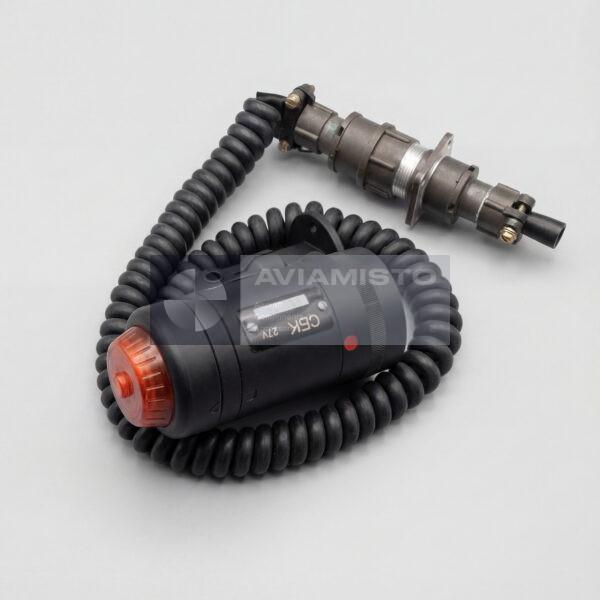

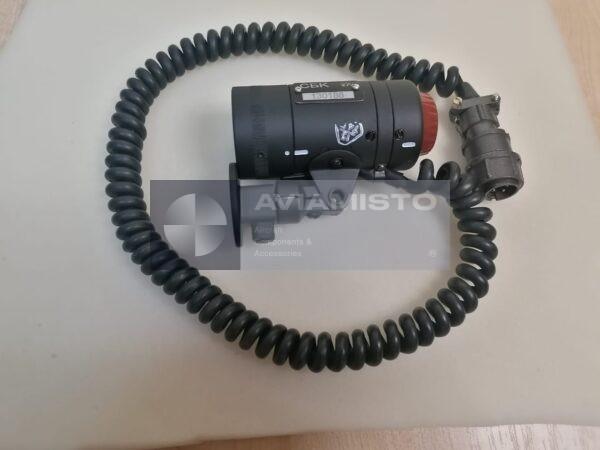

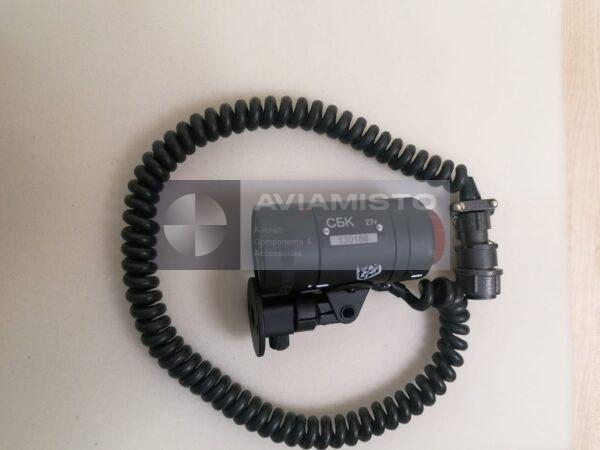

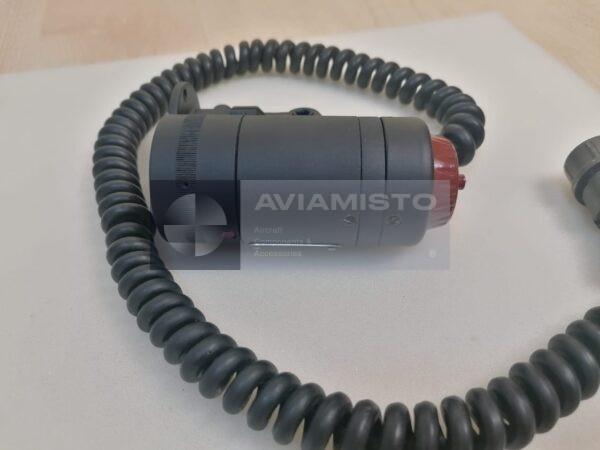

СБК — авиационный блок кабинного освещения, предназначенный для подсветки рабочих зон экипажа. Он используется для освещения планшета карты, приборной панели, органов управления и отдельных участков кабины пилотов. Такой светильник нужен в самолете или вертолете при подготовке к полету, ночной эксплуатации, работе с картами и контроле приборов. СБК относится к внутреннему светотехническому оборудованию и применяется именно внутри кабины, а не как внешний сигнальный огонь.

Белый и красный свет блока СБК

Блок СБК обеспечивает два режима освещения — белый и красный. Белый свет удобен для чтения карт, документов, чек-листов и маркировки на панелях. Красный свет применяется тогда, когда экипажу нужно сохранить ночное зрение и при этом видеть рабочую зону. Это особенно важно при ночных полетах и работе в затемненной кабине. Наличие двух фильтров делает СБК универсальным источником локального света для разных режимов эксплуатации.

СБК для карты, приборной панели и органов управления

СБК устанавливается в зоне кабины экипажа и может освещать планшет карты, приборы, панели управления и другое оборудование. В отдельных схемах он работает как часть основной системы кабинного освещения, а также может использоваться как резервный источник света при отказе основного освещения. Для экипажа это важно: даже при проблемах с основной подсветкой должна оставаться возможность видеть приборы, органы управления и рабочие материалы.

Электропитание блока СБК

СБК питается от бортовой сети постоянного тока 27 В. В конструкции предусмотрен регулируемый диапазон питания: лампа может работать при снижении напряжения до установленного предела. Если напряжение падает ниже защитного уровня, лампа автоматически отключается. Такая функция защищает изделие от ненормального режима и помогает избежать нестабильной работы при просадке питания. При проверке важно смотреть напряжение, контакты, лампу, проводку и работу автоматического отключения.

Лампа и фильтры в блоке СБК

В СБК применяется лампа СМ 28-4,8. Световой режим формируется через красный или белый фильтр, в зависимости от выбранного положения. Для кабинного освещения важна не только исправность лампы, но и чистота фильтра, состояние контактов, корпуса и переключения режимов. Загрязненный фильтр, слабый контакт или неправильная лампа могут дать недостаточную подсветку, мерцание или нестабильную работу. Поэтому проверка должна включать и электрическую, и оптическую часть.

Условия эксплуатации СБК

Блок СБК рассчитан на работу в кабине воздушного судна в широком диапазоне температур. Он может применяться в разных типах самолетов и вертолетов, если это предусмотрено схемой освещения и монтажной документацией. Перед установкой проверяют корпус, фильтры, контакты, лампу, крепление и надежность подключения к бортовой сети. Точные места установки и схема подключения зависят от конкретного борта и должны сверяться по эксплуатационной документации.

Поставка и проверка блока СБК

При заказе изделие следует указывать как блок кабинного освещения СБК. Желательно заранее уточнить состояние, тип лампы, комплектность, наличие фильтров и требования к документам. СБК может поставляться новым, с хранения, после ремонта или исправным после проверки — в зависимости от наличия. Для авиационного применения желательно наличие паспорта производителя, инструкции по эксплуатации, документов проверки или документов качества, если они требуются по условиям поставки.

Тип изделия: Блок кабинного освещения
Обозначение: СБК
Латинское обозначение: SBK
Функция: Освещение органов управления, планшета карты и приборной панели
Применение / Где используется: Системы освещения кабин самолетов и вертолетов
Система / Место установки: Кабина экипажа, рабочая зона экипажа, планшет карты, приборная панель и зоны органов управления
Режимы освещения: Белый свет и красный свет
Цвета фильтров: Красный / белый
Источник света: Лампа СМ 28-4,8
Напряжение питания: 27 В постоянного тока
Потребляемая мощность: Не более 5,5 Вт
Диапазон регулирования питания: От 27 В до 7 В с автоматическим отключением лампы
Защитная функция: Автоматическое отключение лампы при снижении напряжения ниже порога защиты
Диапазон рабочих температур: −40 до +60 °C
Габаритные размеры: В паспорте не указаны
Масса: В паспорте не указана
Состояние: В зависимости от поставки
Проверка / Контроль: Проверка лампы, фильтров, контактов, питания, автоматического отключения, корпуса и крепления
Техническая документация: Паспорт производителя и инструкция по эксплуатации при наличии

Условия поставки и оплаты

Все поставки осуществляются с нашего международного склада в Дубае (ОАЭ), а также с удалённых складов партнёров.

In Stock — товары в наличии на складе в Дубае отгружаются в течение 5–10 рабочих дней после получения 100% предоплаты.

Remote Stock — изделия находятся в наличии на удалённых складах партнёров и поставляются в среднем в течение 30–45 рабочих дней после 100% предоплаты.

Pre-Order — продукция под заказ изготавливается и поставляется в среднем в течение 45–60 рабочих дней. Условия оплаты: 50% аванс для запуска производства, оставшиеся 50% оплачиваются перед отправкой со склада в Дубае после полной готовности изделия.

Возврат и изменения (Restocking Fee)
Для отдельных позиций применяется RESTOCKING FEE в размере 10% в случае возврата, отмены или изменения параметров заказа. Данное условие распространяется только на определённые товары и обязательно подтверждается на этапе согласования заказа.

Гарантия
Вся продукция включает стандартную гарантию 6 месяцев.
Расширенная гарантия доступна по запросу и согласовывается индивидуально, возможна корректировка стоимости.
