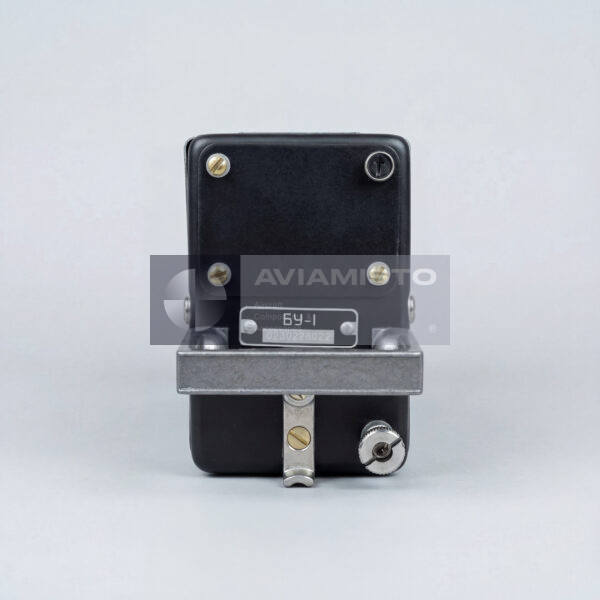

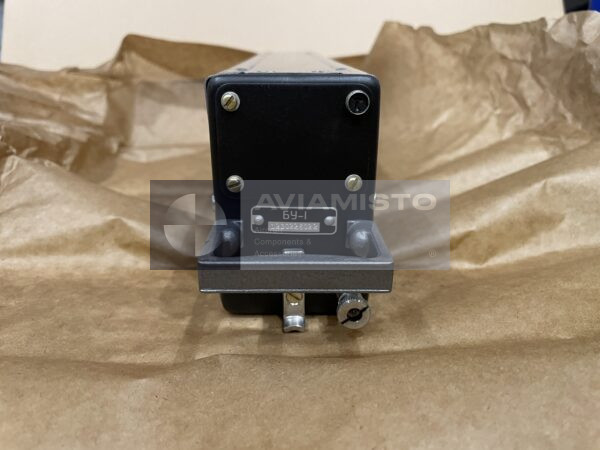

БУ-1

Обработка уведомляющих сигналов в БУ-1

БУ-1 принимает дискретные сигналы через релейные контакты, датчики и цепи контролируемых систем самолета. Внутри блока эти сигналы обрабатываются и преобразуются в команды для cockpit-индикации. Блок может работать с количеством входов до 30 дискретных сигналов, что позволяет подключать к нему несколько групп оборудования. На практике БУ-1 отделяет обычные сообщения о состоянии систем от аварийных и предупредительных сигналов, чтобы экипаж не воспринимал штатное включение агрегата как отказ.

Выдача индикации БУ-1 в кабину экипажа

После обработки входных сигналов БУ-1 передает команды на уведомляющие табло и лампы индикации в кабине. Такие сообщения могут подтверждать включение системы, изменение режима, достижение заданного состояния или завершение команды. Для экипажа это важная часть контроля: не каждый сигнал означает неисправность, но многие сигналы нужны для понимания текущей конфигурации самолета. Если БУ-1 неисправен, система может работать штатно, но нужное подтверждение в кабине не появится.

БУ-1 вместе с БАП-1 и БК-7

В составе САС-4-9 блок БУ-1 работает вместе с БАП-1 и БК-7. БАП-1 отвечает за аварийные и предупредительные сигналы, БУ-1 — за уведомляющие и неаварийные сообщения, а БК-7 выполняет коммутацию и распределение сигналов внутри системы. Такая архитектура помогает разделять разные уровни сообщений для экипажа: отказ, предупреждение, рабочее состояние или подтверждение. Если один из блоков работает неправильно, логика индикации может нарушиться даже при исправных датчиках и табло.

Питание и работа БУ-1 при снижении напряжения

БУ-1 питается от бортовой сети постоянного тока 24–29,4 В и сохраняет работоспособность при снижении напряжения до 18 В. Это важно для ситуаций, когда питание борта ухудшается, но экипажу все еще нужна информация о состоянии систем. Блок рассчитан на непрерывную работу в составе бортового радиоэлектронного оборудования. Для стабильной работы важны исправные разъемы, нормальное питание, отсутствие повреждений проводки и надежные контакты. Даже небольшие проблемы в цепях могут привести к пропаданию отдельных каналов индикации.

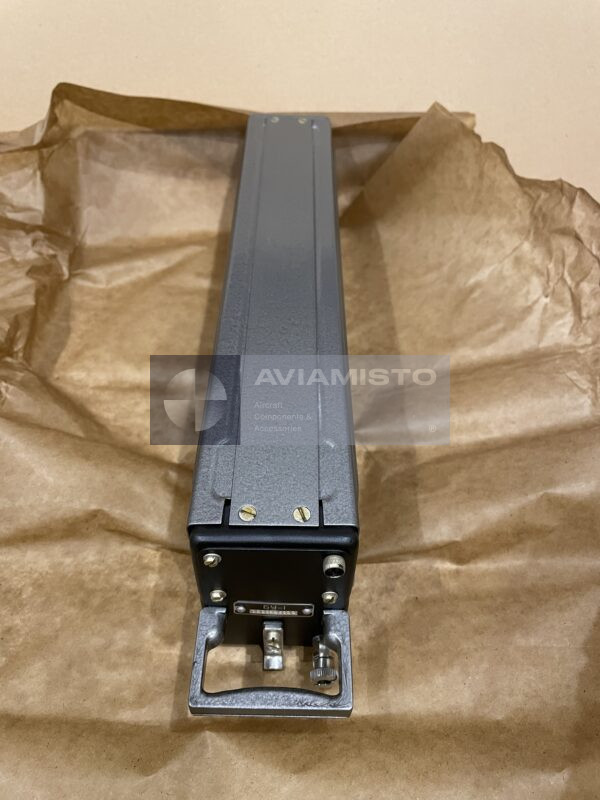

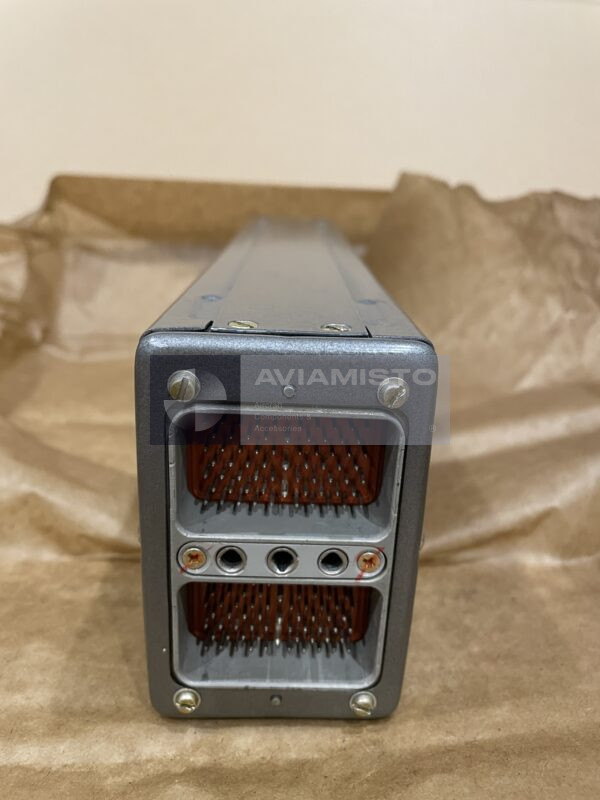

Установка БУ-1 в стойке оборудования

БУ-1 устанавливается в монтажную раму или стойку бортового оборудования самолета. В зависимости от комплектации он может поставляться с рамой или без нее. Этот момент лучше уточнять заранее, потому что для штатной установки важны не только электрические параметры, но и механическое крепление. При замене проверяют обозначение блока, наличие рамы, разъемы, посадочное место и совместимость с уже установленным комплектом САС-4-9. Неподходящая рама или исполнение могут затруднить установку даже исправного блока.

Применение БУ-1 на Як-42 и Ил-86

БУ-1 применяется на самолетах Як-42, Ил-86 и других совместимых типах, оснащенных системой САС-4-9. Блок входит в состав аппаратуры, которая передает экипажу информацию о состоянии систем и режимов. Перед установкой нужно сверять обозначение, конфигурацию каналов, электрическую схему, разъемы и требования сводной документации САС-4-9. Внешне похожие блоки уведомляющей сигнализации могут отличаться исполнением, поэтому подбор только по названию или внешнему виду нежелателен.

Поставка и документы на БУ-1

При заказе БУ-1 нужно указывать полное обозначение, требуемое состояние, наличие монтажной рамы и комплект документов. Блок может поставляться с хранения, после ремонта, исправным или в другом состоянии по согласованию. Для установки на борт важны паспорт 632.068.008 ПС и сводная документация САС-4-9. Они подтверждают обозначение, приемку, комплектацию, прослеживаемость и пригодность изделия. Данные по содержанию драгоценных и цветных металлов могут использоваться для учета, ремонта, таможни или списания.
