ПП-5М1Д1

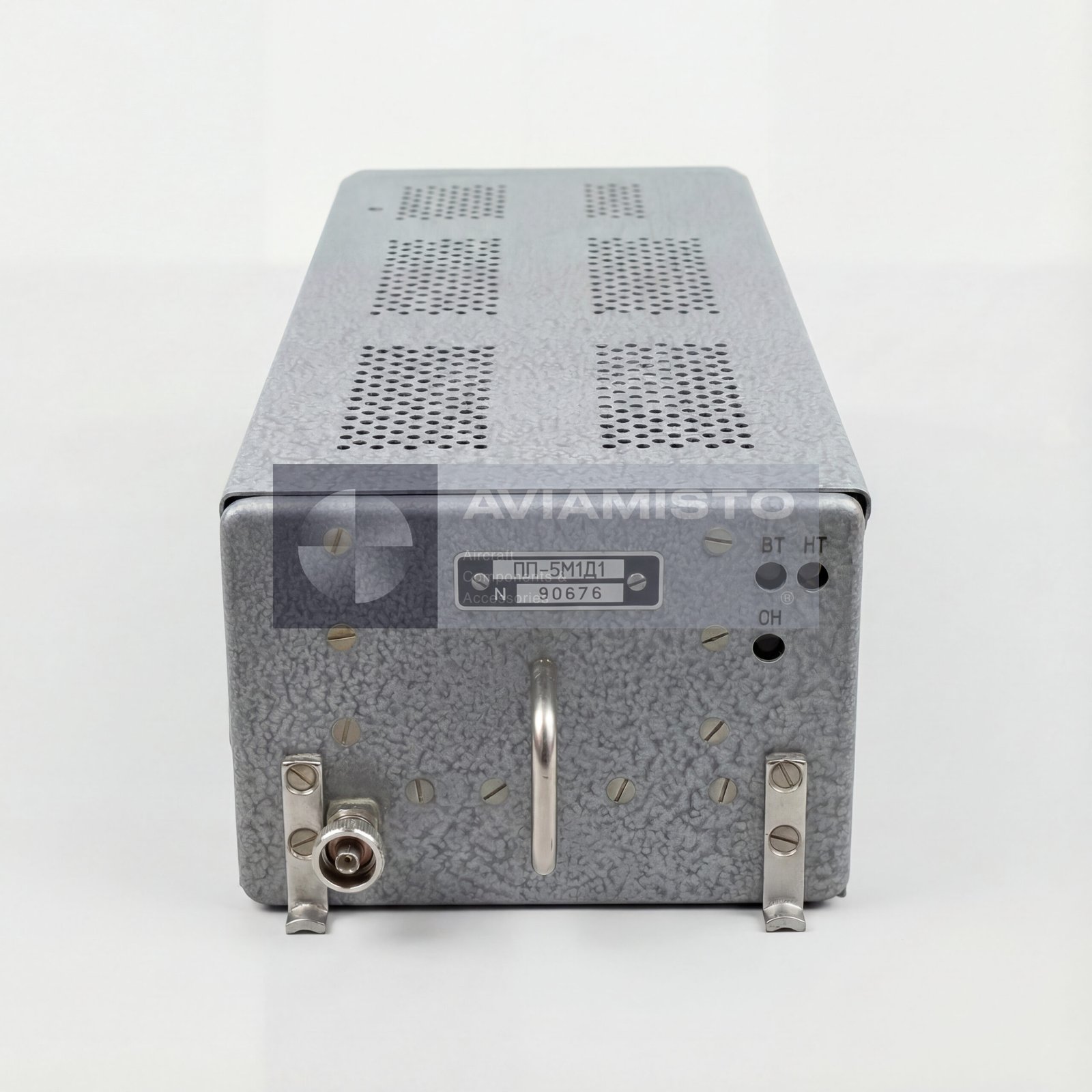

ПП-5М1Д1 в составе радиовысотомера РВ-5М1Д1

ПП-5М1Д1 — приемопередающий блок модернизированного радиовысотомера РВ-5М1Д1. Он предназначен для непрерывного измерения истинной высоты воздушного судна над землей, водой или неровной поверхностью в полете. Блок является центральным электронным элементом системы: он формирует, передает, принимает и обрабатывает СВЧ-сигналы и выдает данные радиовысоты на кабинный указатель и связанные бортовые системы.

Роль ПП-5М1Д1 в измерении высоты

В работе ПП-5М1Д1 передает зондирующий радиолокационный сигнал через антенную систему, принимает отражение от подстилающей поверхности и обрабатывает полученный сигнал для определения фактической высоты воздушного судна. После обработки данные радиовысоты поступают на указатель в кабине и на другие подключенные системы. Блок работает в диапазоне 4200–4400 МГц, характерном для авиационных радиовысотомеров этого класса.

Модернизированные интерфейсы ПП-5М1Д1

По сравнению со стандартным ПП-5М, исполнение ПП-5М1Д1 предназначено для модернизированных конфигураций РВ-5М1Д1, где данные радиовысоты могут использоваться не только внутри штатного контура указателя, но и внешними бортовыми системами. Блок поддерживает совместимость выходов с TCAS / внешней авионикой, если это предусмотрено конфигурацией воздушного судна и документацией установки. Это важно для бортов, где радиовысота передается в современные комплексы оборудования.

Функции ПП-5М1Д1 в системе

ПП-5М1Д1 выполняет основные функции радиовысотомера в составе РВ-5М1Д1. Он передает СВЧ-зондирующий сигнал, принимает и фильтрует отраженный сигнал, рассчитывает фактическую высоту воздушного судна, выдает сигнал “Опасная высота”, формирует состояние “Отказ / Исправно” и поддерживает контрольную проверку. Также блок распределяет данные высоты на кабинное оборудование и внешние системы, если такая выдача предусмотрена установкой.

Связь с указателем УВ-5М и антеннами АР5-1

Типовая установка РВ-5М1Д1 включает приемопередатчик ПП-5М1Д1, две антенны АР5-1, указатель высоты УВ-5М, амортизационную раму РА-5 и соединительные кабели. Антенны обеспечивают передачу и прием СВЧ-энергии, ПП-5М1Д1 обрабатывает отраженный сигнал, а УВ-5М выводит радиовысоту в кабину. Блок устанавливается на раму РА-5 и подключается к бортовой проводке по утвержденной монтажной документации.

Выходы “Опасная высота” и “Отказ / Исправно”

ПП-5М1Д1 обеспечивает выход “Опасная высота” для предупреждения экипажа при снижении ниже установленного порога. Также блок формирует сигналы “Отказ / Исправно” для кабинных систем и связанной авионики. Эти выходы важны, потому что радиовысота используется при заходе, посадке, висении и полете на малых высотах. Если система теряет достоверное отражение или не проходит контроль, экипаж и подключенное оборудование должны понимать, что данным радиовысотомера доверять нельзя до проверки.

Идентификация и поставка ПП-5М1Д1

При заказе нужно указывать полное обозначение ПП-5М1Д1. В англоязычной переписке могут встречаться варианты PP-5M1D1, PP5M1D1, “5M1D1 transceiver” или “RV-5M1D1 TxRx unit”, но для русской документации корректно использовать ПП-5М1Д1. Перед поставкой нужно проверить состояние блока, наличие документации, совместимость разъемов, наличие рамы, тип указателя, комплект антенн, кабельную конфигурацию и необходимость выходов для TCAS / внешней авионики.

Наименование изделия: Приемопередатчик радиовысотомера
Обозначение: ПП-5М1Д1
Тип системы: Радиовысотомер РВ-5М1Д1
Тип изделия: СВЧ-приемопередающий блок
Основная функция: Передача, прием и обработка СВЧ-радиолокационных сигналов
Применение / Где используется: Самолеты и вертолеты для полетов на малых высотах
Роль в системе: Центральный электронный блок радиовысотомера РВ-5М1Д1
Особенность: Совместимость выходов с TCAS / внешней авионикой, в зависимости от конфигурации
Диапазон измерения высоты: 0–300 м / 0–750 м / 0–1000 м, при соответствующем указателе
Рабочий диапазон частот: 4200–4400 МГц
Остаточная высота H₀: Около 5,3 м
Погрешность 0–10 м: ±0,6 м
Погрешность выше 10 м: ±0,6H
Выход “Опасная высота”: Предусмотрен
Сигнализация “Отказ / Исправно”: Предусмотрена
Импульсные выходы: 10–700 м и 10–1000 м
Питание: 27 В постоянного тока + 115 В переменного тока, 400 Гц
Способ установки: Амортизационная рама РА-5
Подключаемое оборудование: Указатель УВ-5М, антенны АР5-1 и системная проводка
Типовой состав комплекта: ПП-5М1Д1; две антенны АР5-1; указатель УВ-5М; рама РА-5; соединительные кабели
Состояние: В зависимости от поставки
Альтернативные обозначения: ПП-5М1Д1; PP-5M1D1; PP5M1D1; приемопередатчик РВ-5М1Д1; 5M1D1 TxRx unit
Техническая документация: Паспорт изделия и руководство по техническому обслуживанию по запросу
