ПП-5М

ПП-5М в составе радиовысотомера РВ-5М

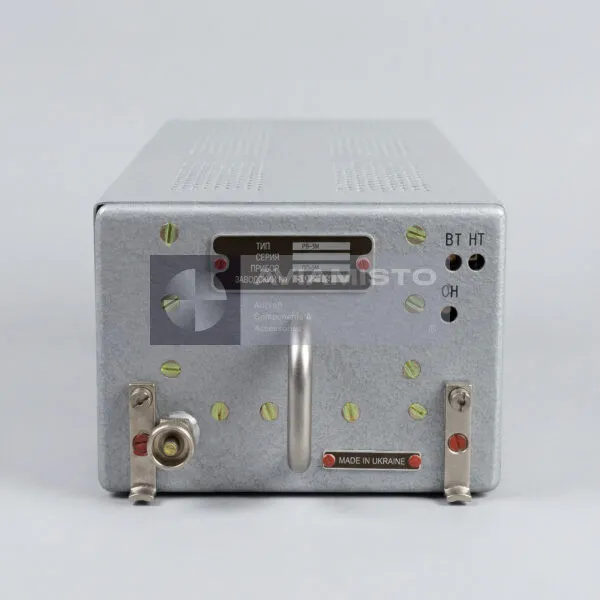

ПП-5М — основной приемопередающий блок радиовысотомера РВ-5М. Это ключевой электронный узел комплекта, который формирует, передает, принимает и обрабатывает СВЧ-сигналы для определения истинной высоты воздушного судна над землей или водой. Блок применяется при полете на малых высотах, снижении, заходе на посадку и других режимах, где экипажу нужно видеть фактическое расстояние до поверхности под воздушным судном.

Роль ПП-5М в измерении высоты

В системе РВ-5М блок ПП-5М формирует зондирующий СВЧ-сигнал и передает его в антенный тракт. После отражения от поверхности обратный сигнал поступает через приемную антенну и обрабатывается внутри приемопередатчика. Блок выделяет информацию о высоте и передает ее на кабинный указатель и связанные бортовые цепи. Поэтому ПП-5М выполняет основные функции генерации, приема и обработки сигнала в составе радиовысотомера.

Связь с антеннами АР5-1 и указателем

ПП-5М работает с двумя антеннами АР5-1: одна используется для передачи, вторая — для приема отраженного сигнала. Также блок подключается к кабинному указателю высоты, бортовой проводке и соединительным кабелям. В типовой конфигурации РВ-5М приемопередатчик может работать с указателями семейства А-034-4, включая А-034-4-24 в зависимости от установки на воздушном судне. Антенны обеспечивают СВЧ-тракт, ПП-5М обрабатывает сигнал, а указатель выводит радиовысоту экипажу.

Сигналы опасной высоты и исправности

ПП-5М формирует выходы предупреждения “Опасная высота”. Когда воздушное судно снижается ниже установленного порога, система может выдавать предупреждение на кабинное оборудование. Также блок формирует сигналы “Отказ / Исправно” для экипажа и связанных систем. Это позволяет понимать, можно ли доверять показаниям радиовысотомера. Такая индикация особенно важна при потере отраженного сигнала от поверхности или сбое внутреннего контроля.

Встроенный контроль и проверка по контрольной высоте

В ПП-5М предусмотрен встроенный контроль работоспособности с проверкой по контрольному значению высоты. При проверке радиовысотомер может выдавать контрольную индикацию 15 ±1,5 м. Это позволяет экипажу или техническому персоналу убедиться, что приемный тракт, измерительная часть, указатель и выходные цепи реагируют правильно. Если контрольное значение не отрабатывается, проверяют сам ПП-5М, антенны, указатель, кабели и питание по документации воздушного судна.

Установка на амортизационную раму РА-5

ПП-5М устанавливается на амортизационную раму РА-5. Такая установка защищает приемопередатчик от вибраций и механических нагрузок в полете. Блок подключается к антеннам АР5-1, кабинному указателю и бортовой проводке через штатные кабели, включая ГУ4.850.668-29 / ГУ4.850-759 в зависимости от конфигурации. ПП-5М является заменяемым блоком и может сниматься отдельно при обслуживании, если это предусмотрено эксплуатационной документацией.

Идентификация и поставка ПП-5М

При заказе нужно указывать полное обозначение ПП-5М. В англоязычной переписке могут встречаться варианты PP-5M, PP5M, “RV-5M TxRx unit”, “RB-5M transceiver unit” или “transceiver 5M”, но для русской документации корректно использовать ПП-5М. Перед поставкой важно проверить состояние блока, наличие рамы, разъемы, совместимость кабелей, диапазон работы, тип связанного указателя, комплект антенн и наличие паспорта / руководства.

Наименование изделия: Приемопередатчик радиовысотомера
Обозначение: ПП-5М
Тип изделия: СВЧ-приемопередающий блок
Применение / Где используется: Радиовысотомер РВ-5М
Роль: Генерация, прием и обработка сигнала
Функция: Передача зондирующего сигнала, прием отраженной энергии и формирование информации о высоте
Диапазон измерения высоты: 0–300 м / 0–750 м / 0–1000 м, в зависимости от конфигурации
Остаточная высота H₀: 5,3 м
Погрешность 0–10 м: ±0,6 м
Погрешность выше 10 м: ±0,6H
Погрешность указателя: ±0,08H
Погрешность опасной высоты 5–10 м: ±0,5 м
Погрешность опасной высоты выше 10 м: ±(1 + 0,05H) м
Чувствительность тракта К-5: ≥87 дБ
Погрешность калибровки: ±0,3H, автоматическая
Контрольное значение индикации: 15 ±1,5 м
Импульсный выход “1 PC”: 10–700 м
Импульсный выход “2 PC”: 10–1000 м
Выход “Отказ / Исправно”: 27 ±2 В
Питание: 27 В постоянного тока + 115 В, 400 Гц через бортовую проводку
Рабочий диапазон частот: 4200–4400 МГц
Прогрев: Автоматический
Непрерывная работа: До 6 часов
Масса: Около 6,9 ±0,3 кг с креплением
Крепление: Амортизационная рама РА-5
Подключаемое оборудование: Антенны АР5-1, 2 шт.; указатель А-034-4-24; бортовая проводка и соединительные кабели
Связанные кабели: ГУ4.850.668-29 / ГУ4.850-759, в зависимости от конфигурации
Состояние: В зависимости от поставки
Альтернативные обозначения: ПП-5М; PP-5M; PP5M; приемопередатчик РВ-5М; transceiver 5M
Техническая документация: Паспорт изделия и руководство по эксплуатации доступны по запросу
