М51102-1

Генерация СВЧ-сигнала модулем М51102-1

Основная задача М51102-1 — генерация СВЧ-колебаний с частотной модуляцией. Перестройка частоты выполняется электрическим способом: на настроечный диод подается управляющее напряжение, за счет чего изменяется частота генерируемого сигнала. Такая схема нужна для радиовысотомеров непрерывного излучения с частотной модуляцией. В них высота определяется по соотношению между переданным сигналом и отраженным сигналом, который возвращается от земли, воды или другой подстилающей поверхности.

М51102-1 в составе радиовысотомера А-037

Модуль М51102-1 применяется в радиовысотомере А-037, в том числе в аппаратуре приемопередающих блоков серии А-037-1. В этой системе он относится к передающему СВЧ-тракту и формирует сигнал, который затем поступает на антенный тракт радиовысотомера. Сам модуль не рассчитывает высоту и не выдает показания экипажу. Его работа важна как часть общей цепочки: передатчик формирует сигнал, антенна излучает его вниз, приемный тракт принимает отражение, а электронные блоки системы формируют данные высоты.

Применение М51102-1 в аппаратуре ПП-5М

Кроме радиовысотомера А-037, модуль М51102-1 также применяется в приемнике ПП-5М, где работает в составе СВЧ-тракта оборудования. В зависимости от конкретной схемы он может участвовать в формировании или преобразовании высокочастотного сигнала. Поэтому при поставке важно уточнять не только само обозначение модуля, но и прибор, для которого он нужен: А-037, блок А-037-1В, ПП-5М или другая совместимая аппаратура по документации.

Конструкция СВЧ-модуля М51102-1

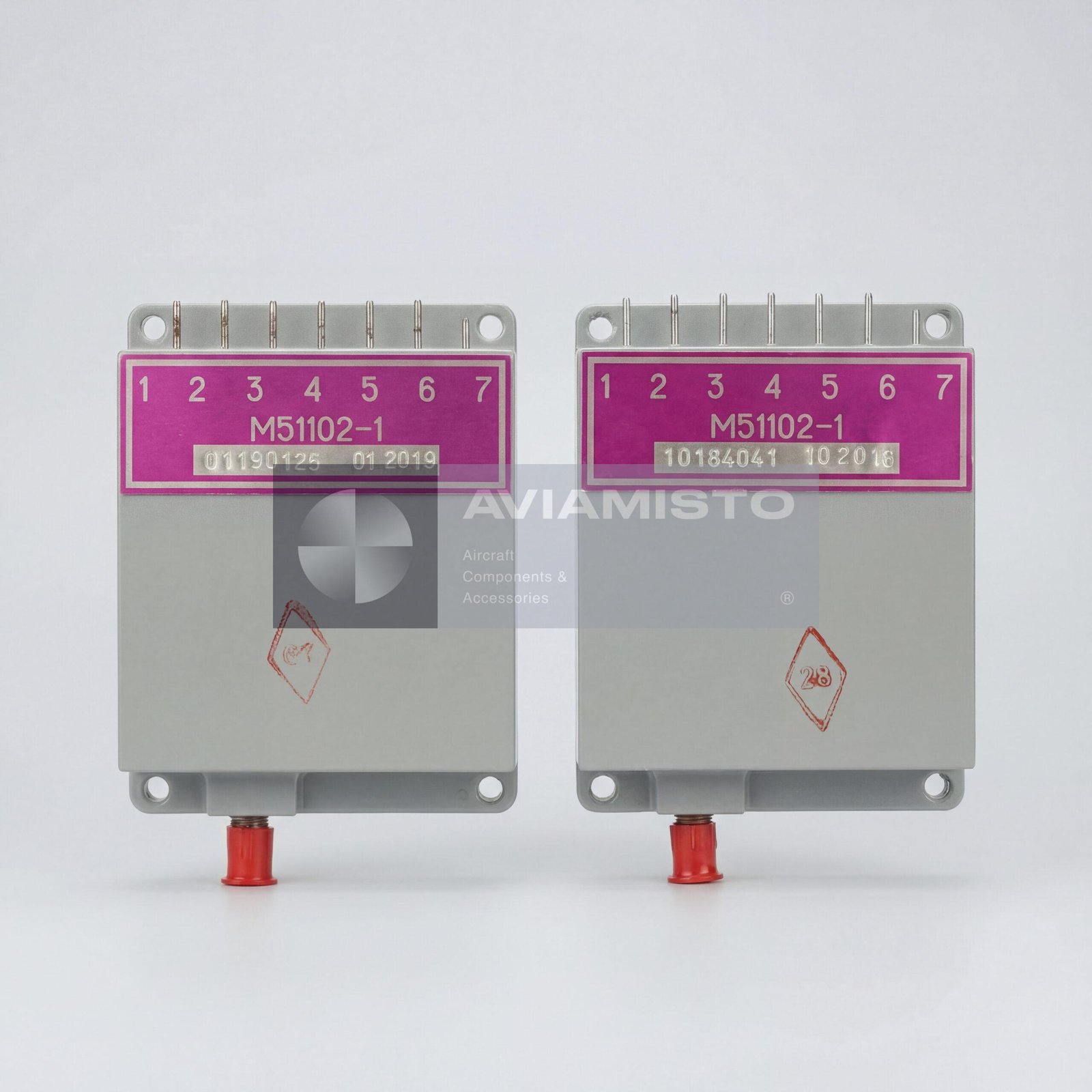

Конструктивно М51102-1 выполнен в экранированном металлическом корпусе. Внутри размещены СВЧ-генератор, элементы электрической перестройки частоты, цепи модуляции и выходные согласующие цепи. Экранированный корпус нужен для защиты СВЧ-узла от внешних помех и для сохранения стабильных электрических параметров. Для такого модуля важны состояние корпуса, разъемов, пайки, экранирования и соответствие электрических характеристик паспортным данным.

Совместная работа М51102-1 и М45110-1

В аппаратуре непрерывного ЧМ-радиовысотомера, например А-037 или РВ-5М в зависимости от комплектации, передающий модуль М51102-1 может работать совместно с приемным модулем М45110-1. Вместе эти узлы образуют СВЧ-тракт, который обеспечивает формирование, излучение, прием и преобразование сигналов диапазона 4,2–4,4 ГГц. Если радиовысотомер теряет отраженный сигнал, дает нестабильные показания или не проходит проверку, обычно проверяют не только передающий модуль, но и приемную часть тракта.

Требования к эксплуатации и поставке М51102-1

Эксплуатация модуля М51102-1 допускается только по требованиям технических условий и инструкций, указанных в паспорте изделия. Параметры надежности и срок службы определяются техническими условиями БШ2.210.141ТУ. При заказе нужно указывать полное обозначение М51102-1. Дополнительные варианты вроде M51102, M-51102-1, M51102-01, M 51102-1 или M51102 1 можно использовать как поисковые обозначения, но подбор должен выполняться по точному номеру, техническим условиям, состоянию и документации.
